De Agostini Modelspace C57 Bedienungsanleitung Seite 14

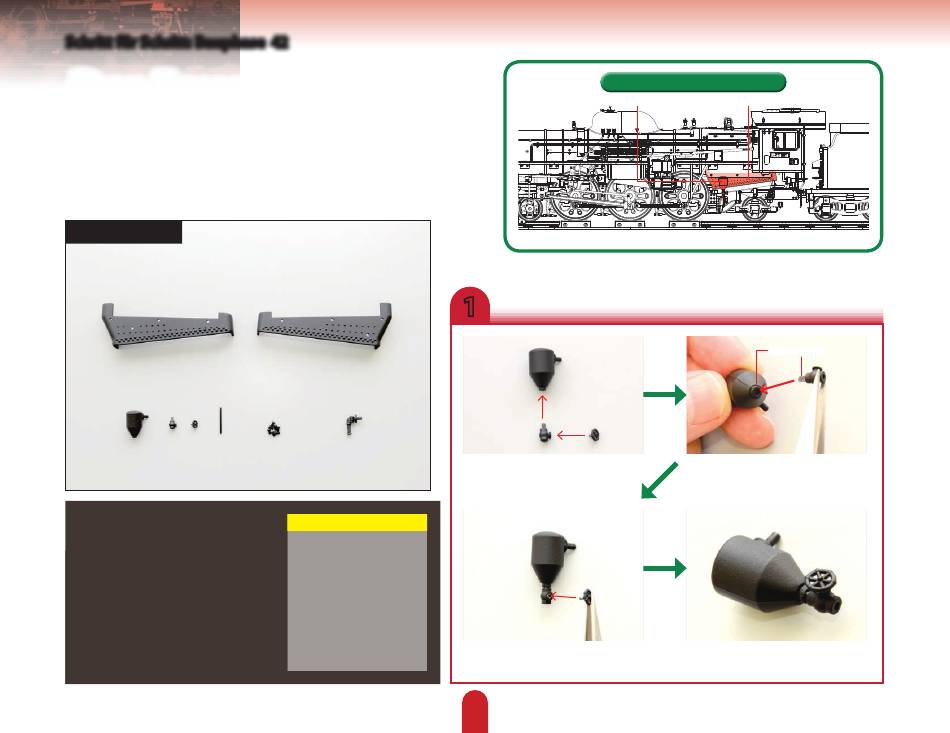

Schritt für Schritt: Bauphase
Der Feuerraum-
boden
Ihre Bauteile
Feuerraumboden (links)
Feuerraumboden (rechts)
Entlastungsbehälter
Entlastungsventil
Entlastungsventil-Handrad
Abflussrohr
Ablassventil
Schrauben (2 × 3 mm) – 7x
42
Werkzeuge
Kreuzschlitz schraubendreher
Synthetischer Kautschuk-
Klebstoff
Sekundenkleber
Epoxidkleber
Wohin die Teile gehören
Entlastungsbehälter
1
Entlastungsbehälter, Entlastungsventil
und Entlastungsventil-Handrad passen
wie gezeigt zusammen.
Montieren Sie das Handrad auf dieselbe
Weise.
98
Feuerraumboden
Halbrundloch
Tragen Sie SKK an der Spitze des
Ventils auf und montieren Sie es
am Entlastungs behälter.
Ihre Baugruppe sollte nun so aussehen.
