2

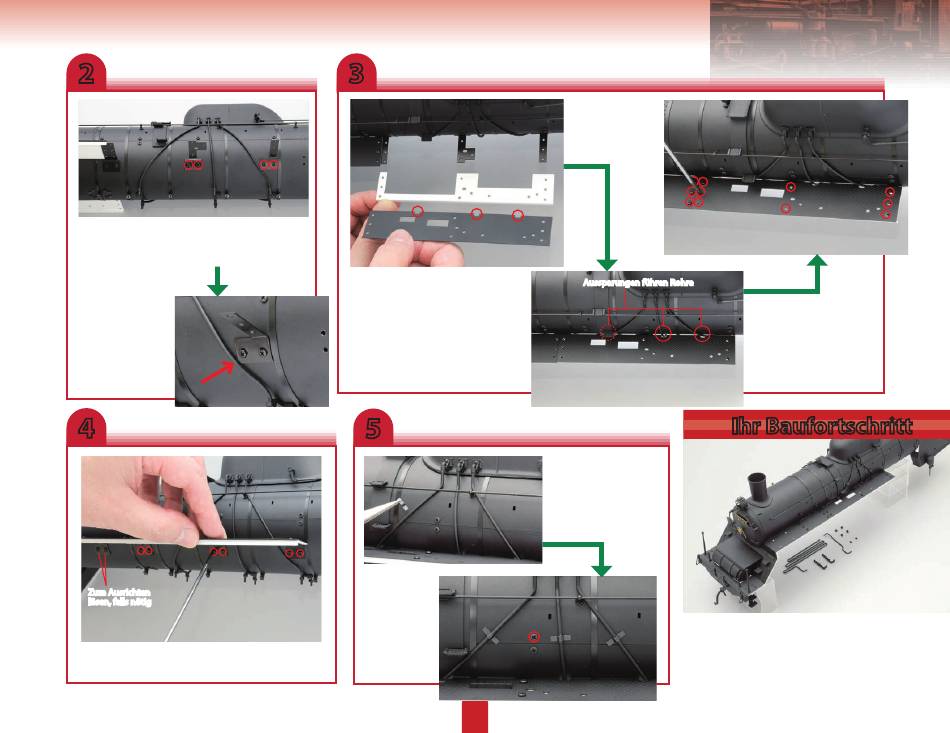

Montieren Sie dann die beiden anderen Träger
mit 2 x 3 mm Schrauben, die Sie ebenfalls erst
locker einsetzen.
Stecken Sie
Eckträger C wie
gezeigt durch das
Sandstreuerrohr.
4
Zum Ausrichten
lösen, falls nötig
Ziehen Sie nun die Trägerschrauben fest.
3
Richten Sie das linke
Laufblech samt Boden mit
den in Schritt 2 montierten
Trägern aus. Die eingekreisten
Aussparungen sind für die
Sandstreuerrohre da.
5
Richten Sie die
eingekreiste
Schraube mit
den Haltern aus.
105
Drehen Sie
11 2 x 3 mm
Schrauben in
die eingekreisten
Löcher.
Aussparungen führen Rohre
Nehmen Sie die Halter
der Sandstreuerrohre
aus Bauphase 41 und
montieren Sie sie wie
gezeigt mit SKK an
den Rohren auf der
linken Gehäuseseite.
Richten Sie die Löcher
beider Teile so mit den
Schraubenlöchern der Träger
aus, dass die Aussparungen
für die Rohre wie gezeigt
positioniert sind.
Ihr Baufortschritt
