De Agostini Modelspace C57 Bedienungsanleitung Seite 17

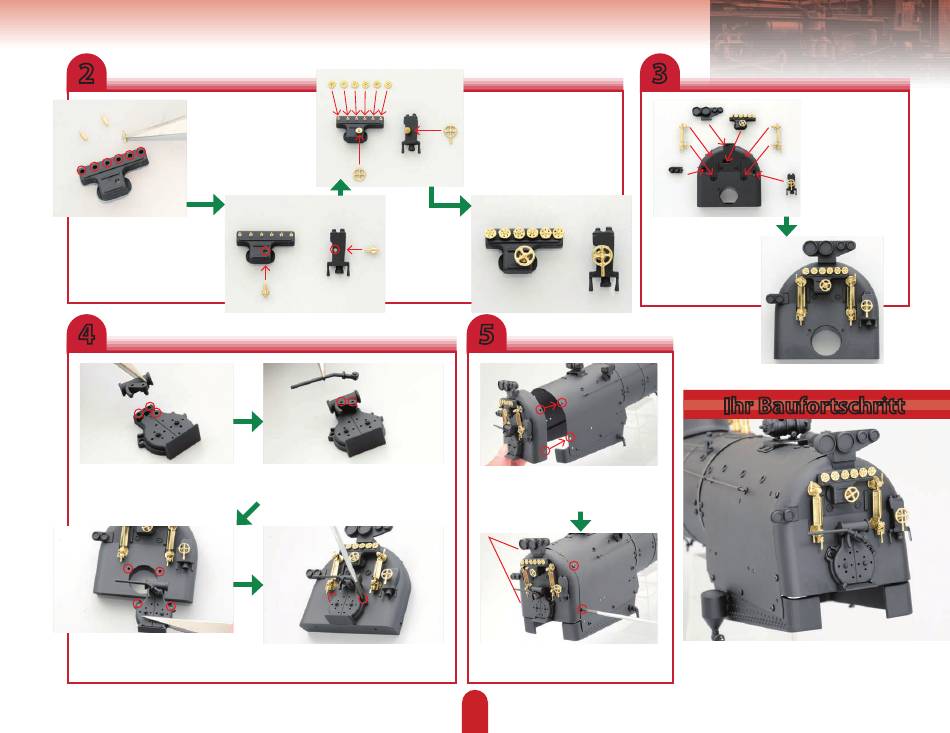

2
Tragen Sie SKK am
dicken Ende von
Achse A auf und setzen
Sie die Achse in die
eingekreisten Löcher
am Ventilblock ein.
Kleben Sie Achse B und
C in die eingekreisten
Löcher an Ventilblock und
Wassereinspritzung.
4
Verwenden Sie SKK zum
Befestigen des Luftzylinders an
der Feuerraumtür über den drei
eingekreisten Löchern.
Richten Sie die Löcher in der
Feuerraumtür mit denen an der
Kesselrückwand wie gezeigt aus.
Kleben Sie dann den Handgriff der
Feuerraumtür an die Löcher im
Luftzylinder.
Befestigen Sie die Tür mit zwei 2 x 4 mm
Schrauben in den eingekreisten Löcher.
Verwenden Sie Epoxidkleber
zum Montieren der
verschiedenen Räder auf
ihren Achsen. Unten sehen
Sie die beiden fertigen Teile.
5
Richten Sie die Löcher in der
Kesselrückwand mit den Löchern
hinten am Gehäuse aus.
Befestigen Sie
2 x 4 mm Schrauben
Befestigen Sie die Teile mit weiteren
vier 2 x 4 mm Schrauben.
101
3
Verwenden Sie SKK
zum Anbringen der
Teile an der Kessel-
rückwand; folgen
Sie dabei genau
den Pfeilen.
Achten Sie darauf, dass
die Teile wie hier gezeigt
angebracht sind (dies
gilt besonders für den
linken und rechten
Wassermesser).
Ihr Baufortschritt
