De Agostini Modelspace C57 Bedienungsanleitung Seite 10

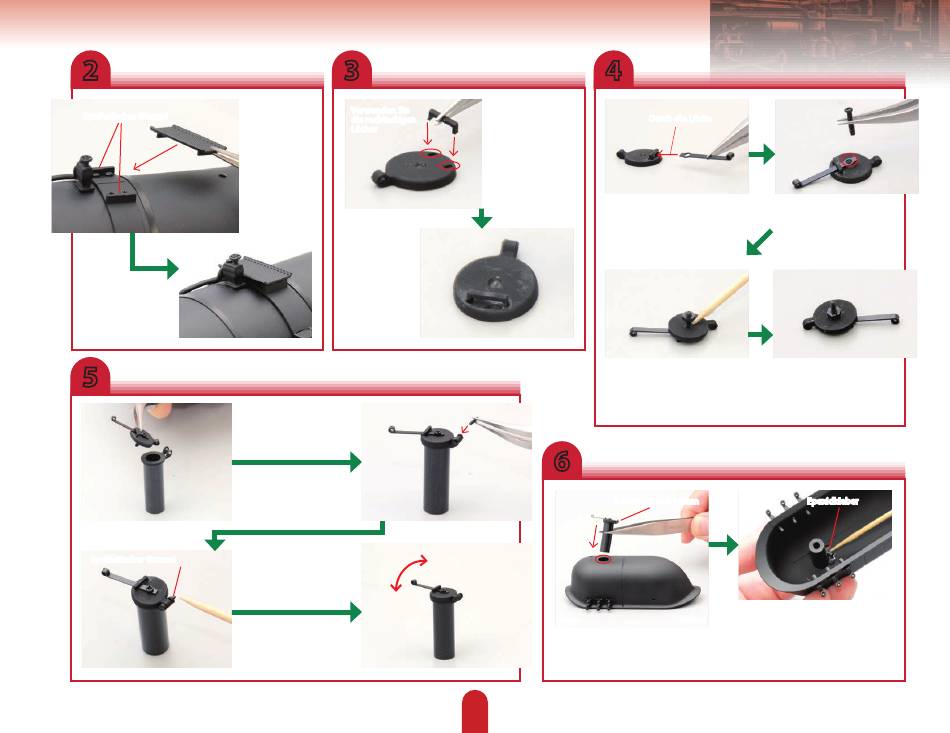

2
Tragen Sie
Synthetischer Gummi etwas SKK
auf die
angezeigten
Reiter auf und
und setzen Sie
dann die
Kesselstufe ein.
Drücken Sie die
Kesselstufe in
der gezeigten
Position fest.
5
Setzen Sie den Deckel
auf den Sandkasten-
schaft.
Richten Sie die Teile wie
gezeigt aus und führen
sie den Scharnierstift
durch das Scharnier.
Tragen Sie SKK auf die
Synthetischer Gummi
vorstehende Spitze der
Scharnierachse auf.
3
Verwenden Sie
die rechteckigen
Löcher
Lassen Sie den
Kleber vor dem
Weiterbauen
trocknen.
Achten Sie darauf,
dass der Deckel
leicht beweglich ist.
4
Verwenden Sie
Expoxidkleber zum
Aufkleben des
Verschlusses des
Sandkastendeckels.
Schieben Sie nun das
flache Ende von Stangen-
schloss B wie gezeigt durch
den Verschluss.
Tragen Sie etwas SKK auf die
Gewindespitze an der Unterseite
auf und montieren Sie dann eine
M1,4 Mutter.
6
Scharnier nach hinten
vorn
Setzen Sie nun die Baugruppe aus
Sandkastenstutzen und Deckel in
das Loch an der Spitze der Kuppel
ein (eingekreist).
94
Durch die Lücke
Richten Sie das Loch in
Strangenschloss B mit dem
Deckelloch aus und setzen
Sie eine 1,4 x 5 mm
Schraube ein.
Ziehen Sie die Mutter so
fest, dass das Stangen-
schloss noch etwas
beweglich ist.
Epoxidkleber
Halten Sie die Teile in Position und
hinten
tragen Sie etwas Epoxidkleber auf
die Fuge auf, die um den Stutzen an
der Innenseite der Kuppel verläuft.
