6.4 Spazi liberi di rispetto
Al fine di consentire un uso corretto della macchina e permettere un'agevole manutenzione ella stessa, in
condizioni di sicurezza, si prevede che l'installazione avvenga in una posizione che rispetti gli spazi liberi minimi
per l'apertura della macchina.

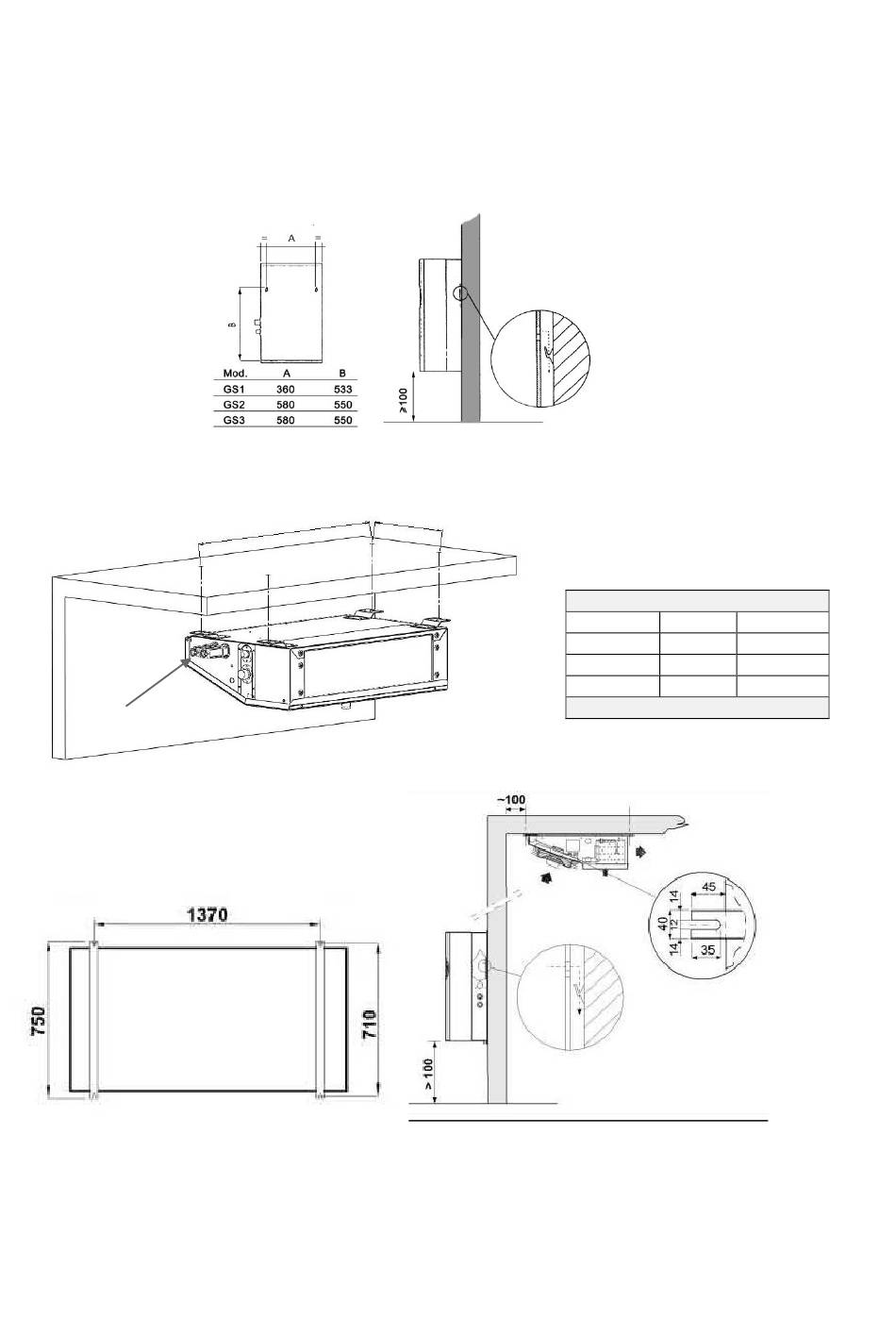

6.5 M ontaggio
Fissare l'unità condensatrice a parete con gli appositi fischer.
Montare ora l'unità evaporante procedendo come segue:
A) Eseguire i fori sul soffitto della cella rispettando la distanza dalla parete minimo 140 cm.
A
Evaporatore GS340
B) Collegare i connettori posti sull'evaporatore e sull'unità condensante con i cavi sonda e potenza ( di
lunghezza pari al tubo precaricato di gas per modelli SPO/GS e di lunghezza standard 10 mt per modelli
DBO/DBS fino al 135 ).
C) Collegare allo scarico dell'acqua di condensa, posto nella parte inferiore dell'evaporatore, un tubo per
l'evacuazione dell'acqua.
B
C
Mod B
GS 1 260
GS 2 260 1083
GS 3 250 1663
C
663
