3 Descrizione della macchina
Le unità della serie GS sono gruppi frigoriferi condensati ad aria o ad acqua (optional) costruiti in versione
split, sono composti da:
4 Funzionamento della macchina
Gli uniblock GS, sono gruppi frigoriferi a compressione nei quali la produzione del freddo avviene per
vaporizzazione a bassa pressione in uno scambiatore termico (evaporatore) di un fluido frigorigeno liquido, tipo
HFC; il vapore così ottenuto viene ricondotto allo stato liquido mediante compressione meccanica ad una
pressione più elevata, seguita da un raffreddamento in un altro scambiatore termico (condensatore).
Il compressore frigorifero è di tipo ermetico, a moto alternativo, alimentato dalla rete elettrica monofase o
trifase. Lo sbrinamento, tramite resistenze elettriche, avviene in modo automatico preprogrammato, con
frequenza ciclica, con possibilità di intervento anche manuale.
5
Movimentazione della macchina
La movimentazione della macchina può essere effettuata con mezzi di sollevamento e
AVVER TEN ZE
P orre la massima attenzione affinchè nessuno transiti nell'area di manovra del m ezzo di
sollevam ento e trasporto, in m odo tale da evitare qualsiasi possibilità di infortunio al
personale durante la movimentazione del carico sospeso.
Qualora la macchina venga spedita im ballata in una cassa o gabbia di legno, la
movimentazione dovrà essere effettuata imbragando l'imballo in modo adeguato.
P restare particolare attenzione affinchè la velocità di sollevam ento della macchina
imballata sia tale da evitare oscillazioni con pericolo di caduta dell'unità.

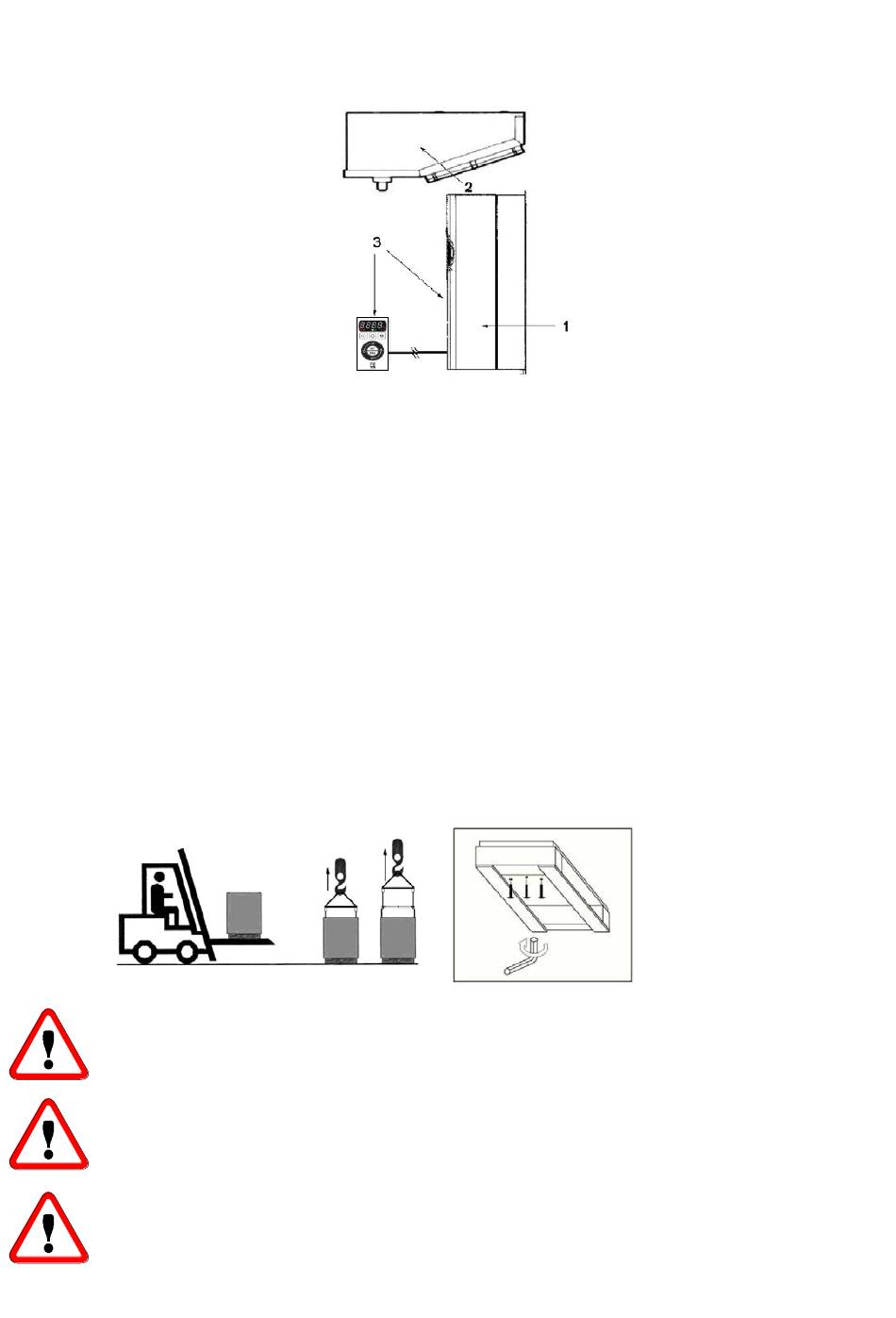

1. una unità condensante installata esternamente alla cella
2. una parte evaporante installata all' interno della cella.
3. un quadro elettrico di controllo e comando, posto sulla unità condensante
completo di un pannello di comando remoto fissato a parete
4. due tubazioni precaricate di refrigerante da collegarsi ai rispettivi attacchi
posti sull'unità condensante ed evaporante.
Svitare le viti di fissaggio per staccare il bancale dell'imballo dall'unità (fig.
A).
Fig. A
trasporto .
