3 Description de la machine

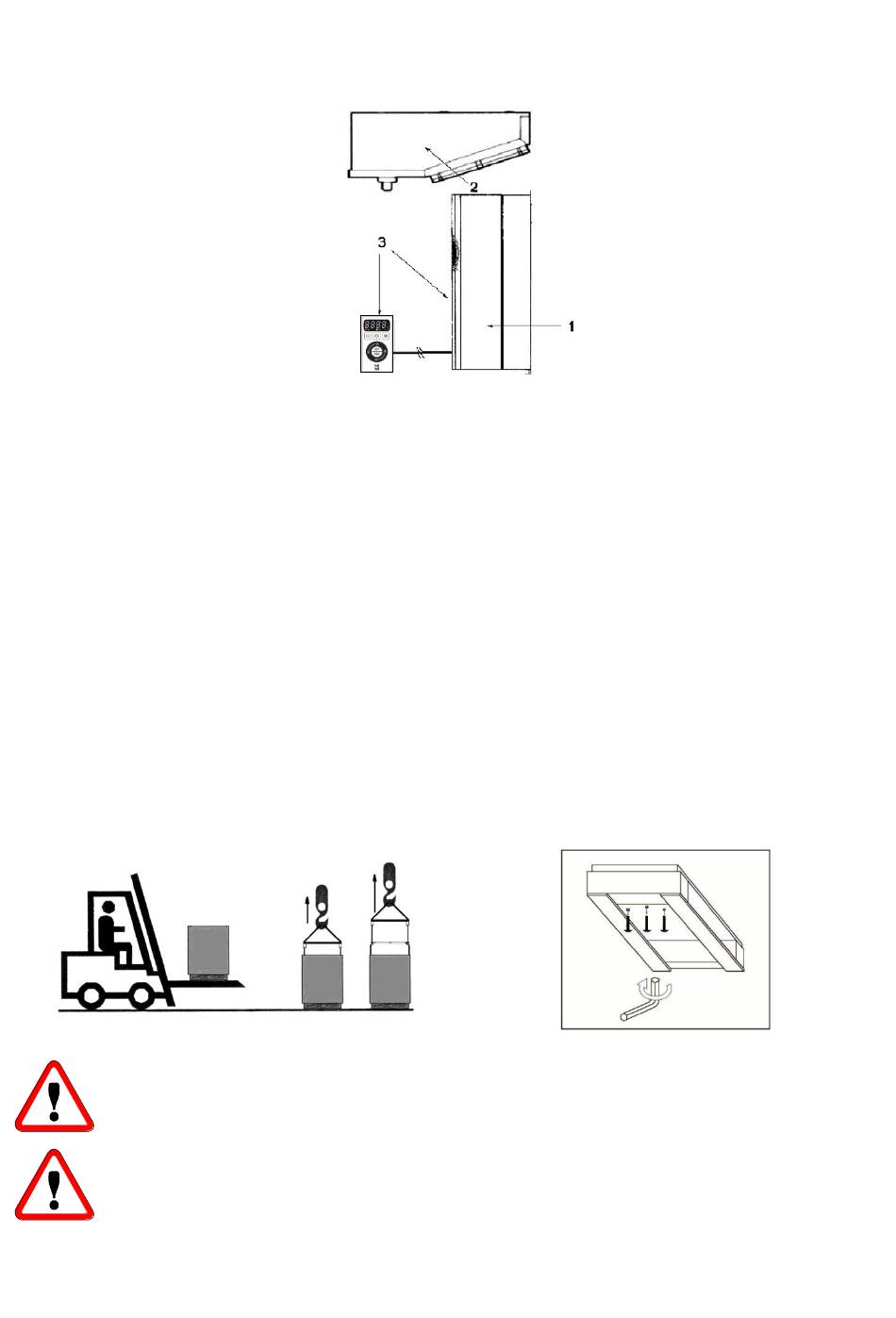

Les unités de la série SB sont des groupes frigorifiques condensés par air ou par eau (option) construits
selon le principe d'unité monobloc. Ils sont composés de:
3 Fonctionnement de la machine
Les uniblock GS sont des groupes frigorifiques à compression dans lesquels le froid est produit par
vaporisation à basse pression d'un fluide frigorigène liquide, type HFC, dans un échangeur thermique
(évaporateur); la vapeur qui se produit est ramenée à l'état liquide par compression mécanique à une pression
plus élevée, suivie d'un refroidissement dans un autre échangeur thermique (condenseur).
Le compresseur frigorifique est de type hermétique, à mouvement alternatif, alimenté par le réseau électrique
monophasé ou triphasé. Le dégivrage, par résistances électriques, est automatique et programmé à l'avance,
avec une fréquence cyclique, avec la possibilité d'intervention même manuelle.
4
Déplacement de la machine
Le déplacement de la machine peut être effectué avec des moyens de levage et transport.DEVISSER LES
VIS DE FIXATION POUR ENLEVER LA PALETTE DE LA MACHINE (fig. A).
AVER TI SSEM EN TS
Faites beaucoup d'attention à ce que personne ne se trouve dans la zone de
m anoeuvre du m oyen de levage et transport, de façon à em pêcher toute possibilité
d'accident aux personnes pendant le déplacement de la machine.
Lorsque la machine est emballée dans une caisse ou dans une caisse à claire-voie en
bois, le déplacement devra être effectué en élinguant l'emballage de façon adéquate.
34
1. une unité de condensation installée à l'extérieur de la chambre froide
2. une unité d'évaporation installée à l'intérieur de la chambre froide
3. un tableau électrique de contrôle et de commande, situé sur l'unité de
condensation, équipé d'un panneau de commande à distance fixé à la paroi
4. deux tuyaux préchargés de frigorigène à brancher aux raccords
correspondants situés
d'évaporation.
sur l'unité de condensation et sur l'unité
Fig. A
