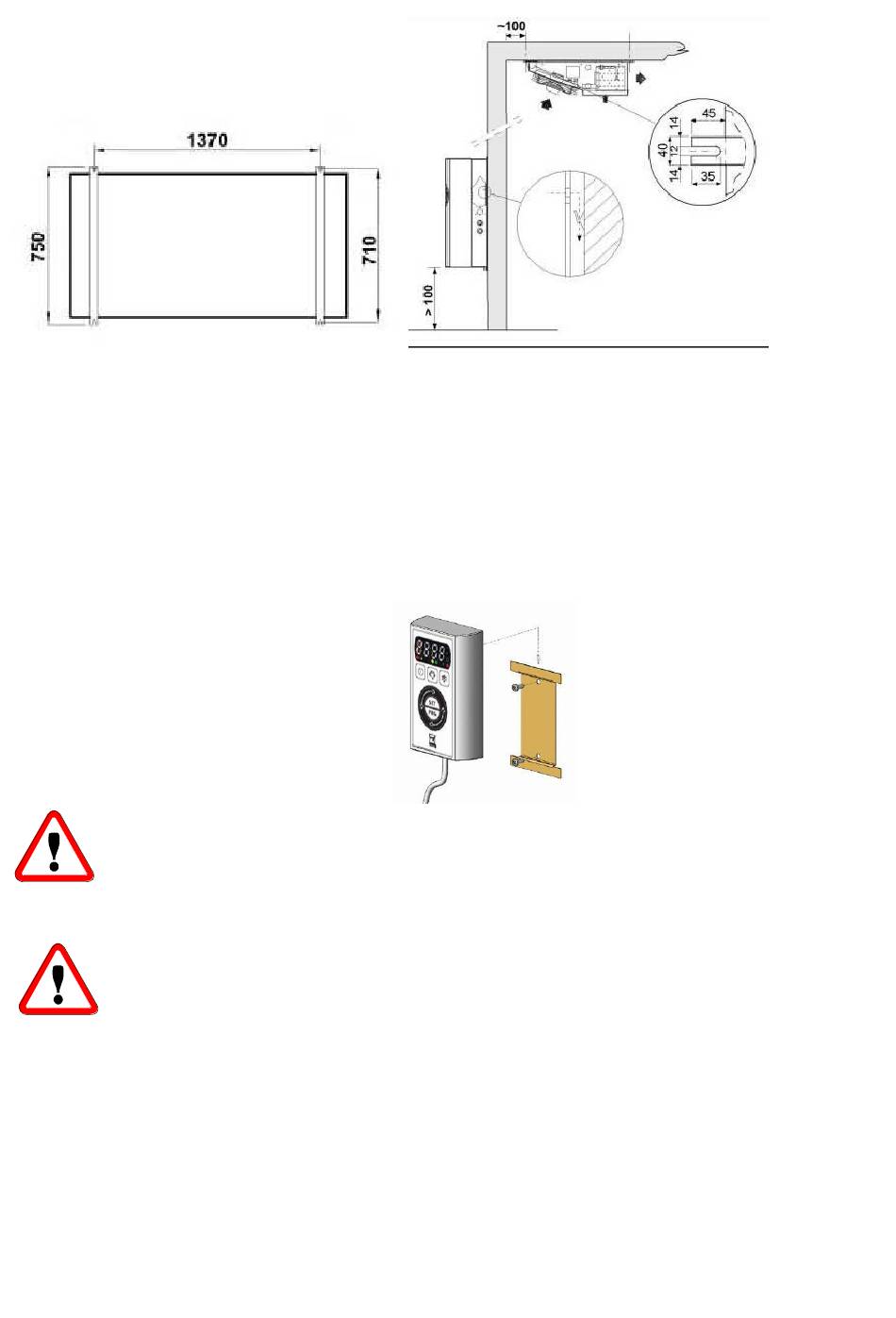

Evaporateur GS340
B) Unir les connecteurs placés sur l'évaporateur et sur l'unité de condensation avec les câbles sonde et
puissance ( de la même longueur du tuyau pré- chargé de gaz pour les modèles SPO/GS et de longueur
standard 10 mètres pour les modèles DBO/DBS jusqu'au mod.135).
C) Brancher un tuyau pour l'évacuation de l'eau au trou d'écoulement des condensats, situé dans la partie
inférieure de l'évaporateur.
6.6 Fixation du panneau à distance:
Fixer le fond du panneau à distance à la paroi choisie en utilisant les trous existants et en veillant à
maintenir une position verticale.
Ranger le câble de branchement entre le panneau et l'unité en prenant soin de ne pas le mettre près d'autres
câbles existants dans l'installation.
ATTEN TI ON
Le panneau à distance ne peut pas être installé à plus de 10 m de distance du
m onobloc ; en cas de distances supérieures il faut utiliser un m odule long distance.
ATTEN TI ON
Vérifier que l'unité et les dispositifs qu'elle contient n'aient pas été endom magés
pendant le transport, en particulier les composants fix és à la porte du tableau
électrique et les tubes de l'installation frigorifique. P rocéder ensuite à l'installation sur
la chambre froide suivant les schémas, en faisant beaucoup d'attention au
branchem ent
électrique.
