3 Descripción del equipo
Los equipos de la serie GS son grupos frigoríficos de condensación por aire o por agua (opcional), están
construidos en la versión
4. Funcionamiento del equipo
Los uniblock GS son grupos frigoríficos de compresión en los cuales la producción del frío tiene lugar por
vaporización a baja presión, en un intercambiador térmico (evaporador), de un fluido frigorígeno líquido, de tipo
HFC; el vapor así obtenido es reconducido al estado líquido mediante compresión mecánica a una presión más
elevada, seguida de un enfriamiento en otro intercambiador térmico (condensador).
El compresor frigorífico es de tipo hermético, con movimiento alternativo y está alimentado por la red eléctrica
monofásica o trifásica. El descarche, por medio de resistencias eléctricas, tiene lugar de manera automática pre
programada, con una frecuencia cíclica, con la posibilidad de intervenir también manualmente.
5.
Traslado del equipo
El traslado del equipo se puede realizar con medios para el levantamiento y el transporte.
DESTORNILLAR LOS TORNILLOS DE SUJECIÓN PARA SEPARAR LA BANCADA DEL EMBALAJE DE LA
UNIDAD. (fig. A).
AVI SOS
Tenga m ucho cuidado de que nadie transite por la zona de m aniobra del m edio para el
levantamiento y el transporte, para evitar cualquier posibilidad de accidente del
personal durante el traslado de la carga.
Si el equipo se recibe em balado en una caja o jaula de em balaje de madera, el traslado
tendrá que llevarse a cabo embragando el embalaje de manera adecuada.
Hay que prestar especial cuidado para que la velocidad de levantamiento del equipo
em balado no provoque oscilaciones con peligro de caída de la unidad.
66
split

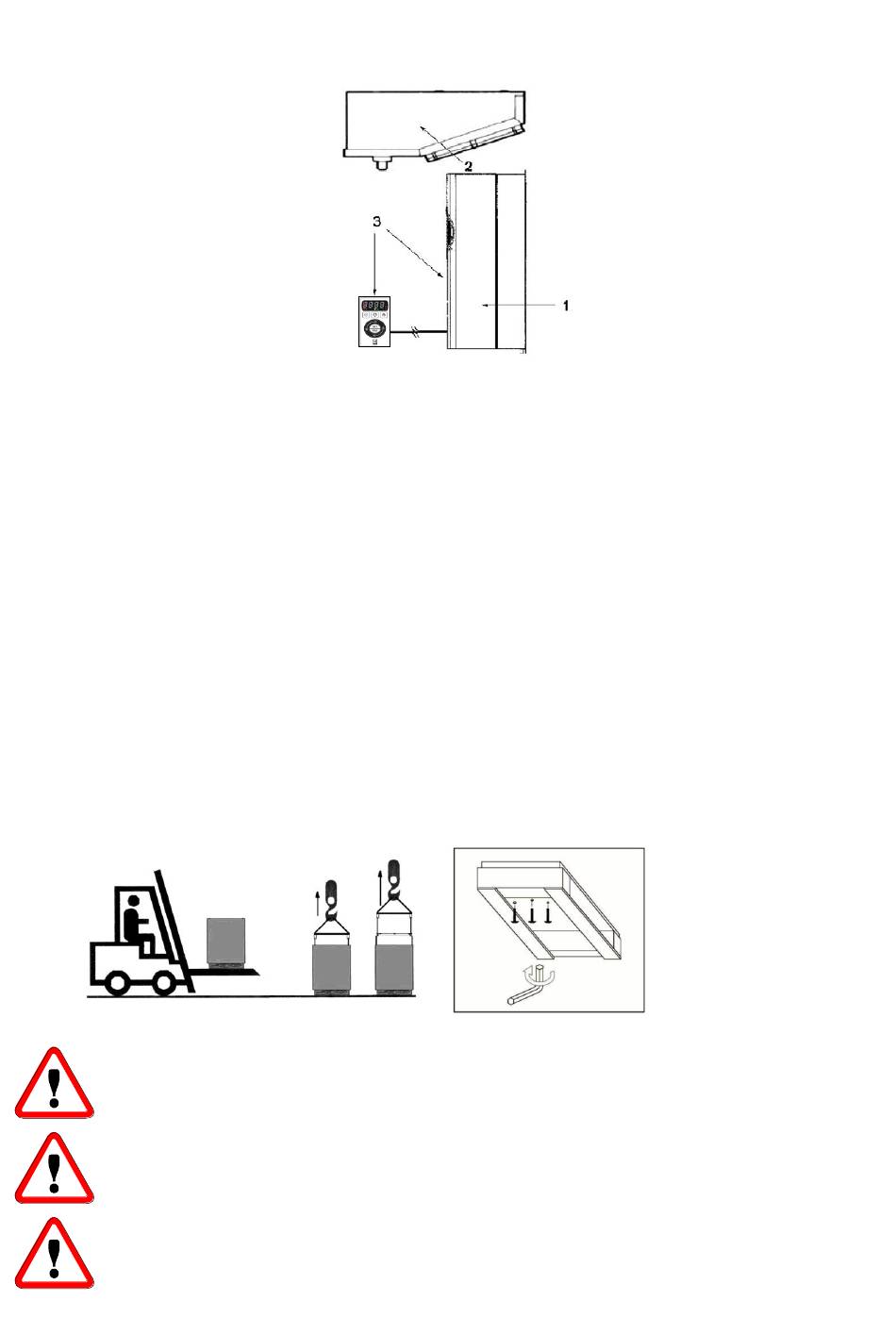

y están compuestos por:
1. una unidad condensadora instalada externamente a la cámara
2. una parte evaporadora instalada dentro de la cámara.
3. un cuadro eléctrico de control y mando, colocado en el equipo
condensador con un panel de mando remoto (opcional) con sujeción en la
pared.
4. dos tubos pre-cargados de refrigerante para conectarlos a los respectivos
enganches colocados en el equipo condensador y en el equipo evaporador.
Fig. A
