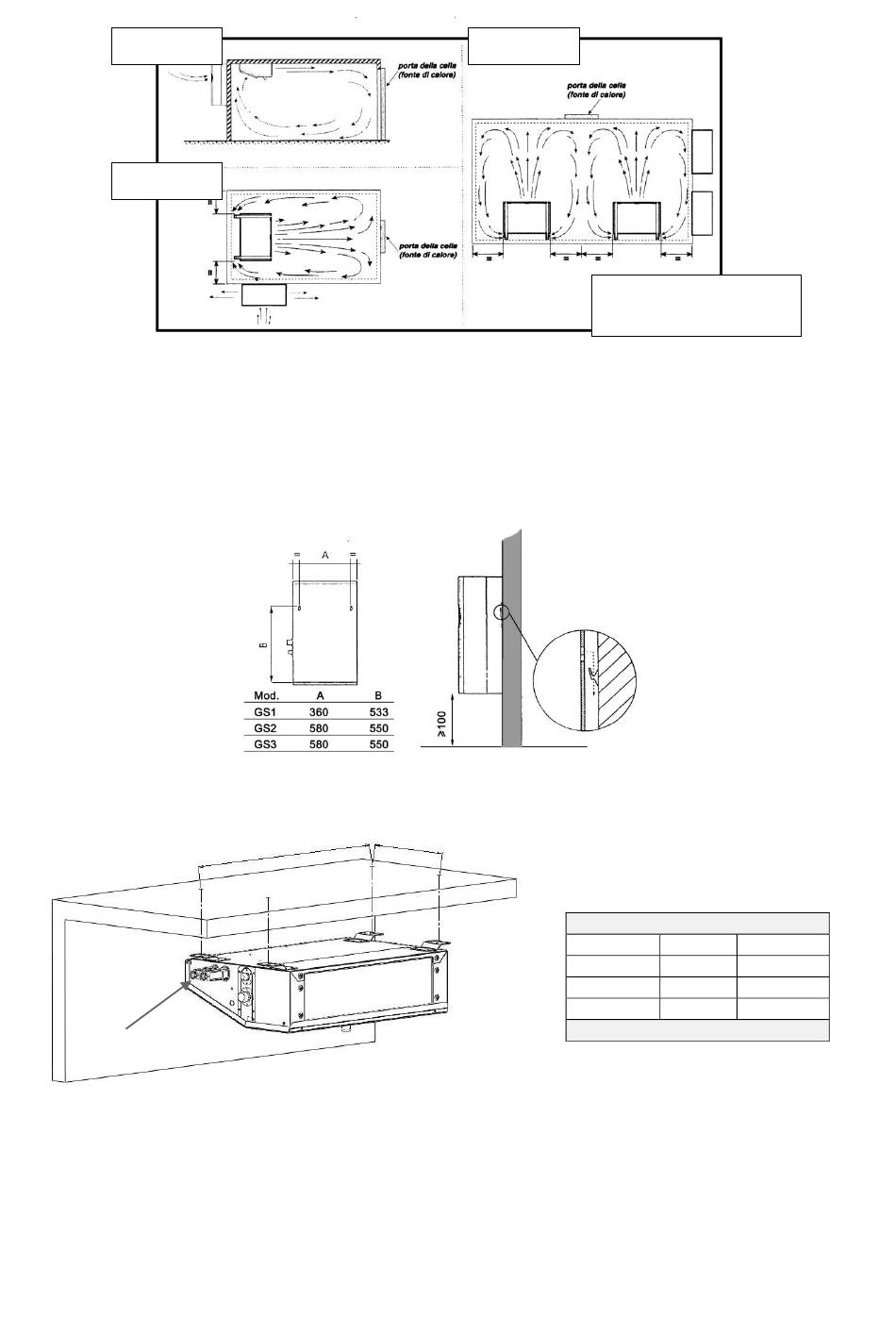

Solución 1
Solución 2
6.4 Espacios libres obligatorios
Para permitir un uso correcto del equipo y facilitar una ágil manutención del mismo en condiciones de
seguridad, está previsto que la instalación tenga lugar en una posición que respete los espacios libres mínimos
para la apertura del equipo.
6.5 M ontaje
Sujete la unidad condensadora a la pared con los tornillos fischer apropiados.
Monte ahora el equipo evaporador del modo siguiente:
A) Luego realice los agujeros en el techo de la cámara respetando la distancia de la pared140 cm.
A
68
B
C
Solución 3
Instalación en cámara
con más de una unidad
Mod
GS 1
GS 2
GS 3
B C
260 663
260 1083
250 1663
