SCHRITT 8: (nur Typ 272909 & 272916) Mast (7) oberhalb
des Gehäusedeckels (8) mit 4
Befestigungsschrauben M6 x 10 (14) und 4
Unterlegscheiben 6 mm (15) befestigen und dann
Kunststoffabdeckung (30) über den Mast (7) ziehen.
(Position H)
SCHRITT 9: (nur Typ 272909 & 272916) Ziehen Sie den
Schlauch durch den Mast (7). Danach Heizbrenner
auf Mast mit 4 Befestigungsschrauben M5 x 12 (24)
und 4 Unterlegscheiben 5mm (25) befestigen.
(Position I)
SCHRITT 10: (nur Typ 272909 & 272916) Tür am Gehäuse
befestigen. (Siehe Abb. 1 und Position J)
SCHRITT 11: (nur Typ 272909 & 272916) 3 Ständerbauteile
am Gerätefuß befestigen (Position J). Den
Gerätefuß mit einfachen Bolzen oder Nägeln auf
dem Boden befestigen (siehe Abb. 2).
Optionale Transporträder
(nur Typ 272909 & 272916)
Transporträder anbauen: Transporträdern zusammenbauen
und Transporträder am Gerätefuß mit den mitgelieferten 2
Befestigungsschrauben (M8 x 16) und 2 Unterlegscheiben 8
mm befestigen (siehe Abb. 3).

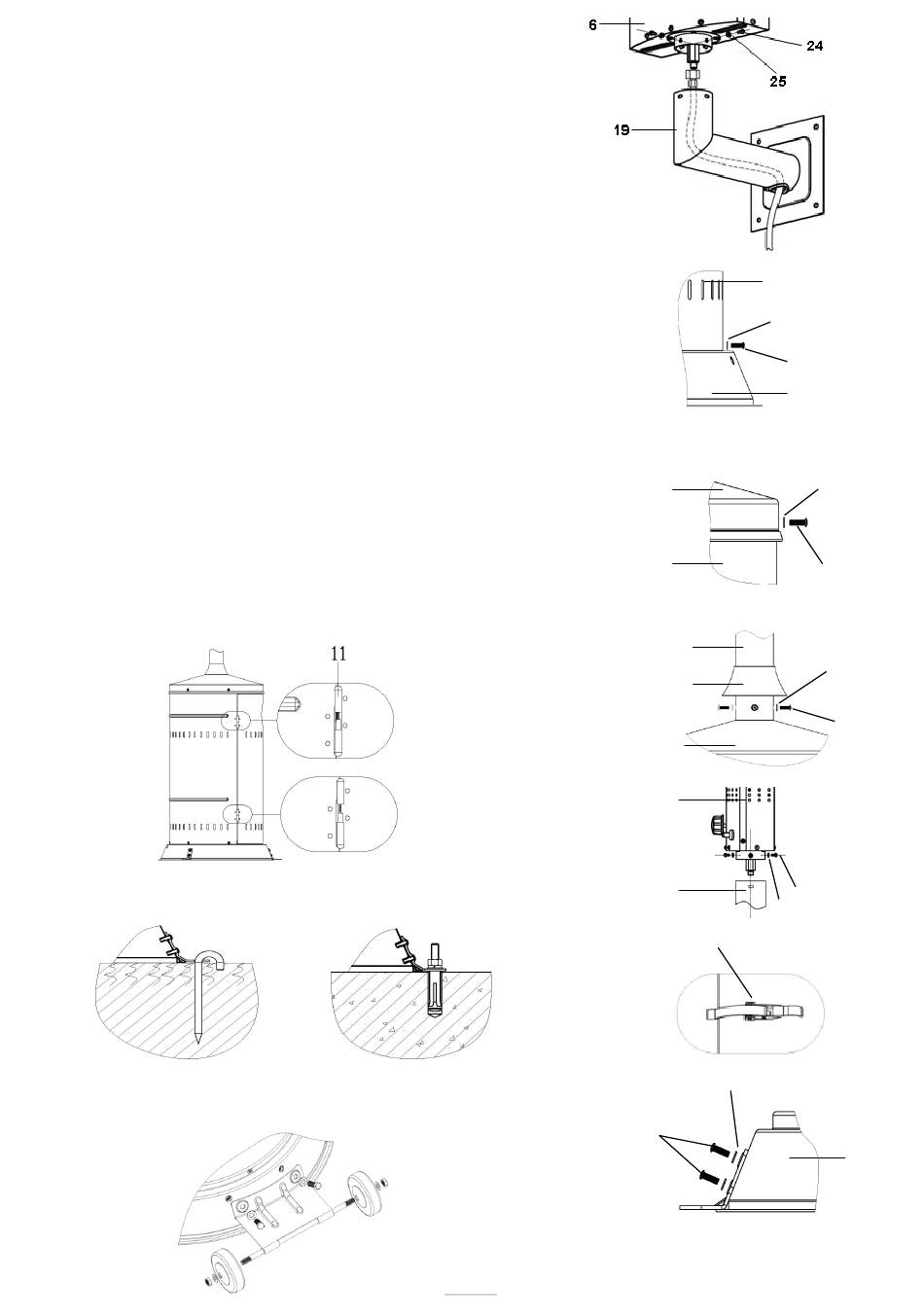

ABBILDUNG 1
ABBILDUNG 2
ABBILDUNG 3
Position E
Position F
Position G
Position H
Position I
Position J
Position K
