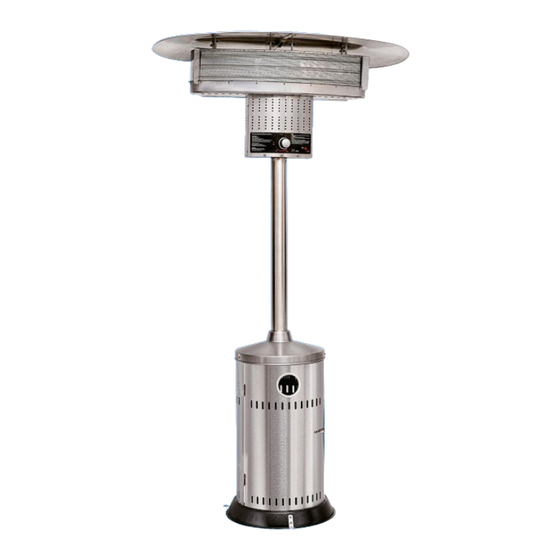

- Seite 27 Inhaltsangabe SICHERHEITSHINWEISE FÜR SICHEREN BETRIEB DES GASHEIZSTRAHLERS ..............- 27 - STÜCKLISTE ......................................- 28 - ZUSAMMENBAU DES GASHEIZSTRAHLERS ..........................- 29 - BETRIEBSANWEISUNGEN ................................- 32 - LECKPRÜFUNG ....................................- 32 - WARTUNG ......................................- 35 - LAGERUNG ......................................- 35 - STÖRUNGSBEHEBUNG ..................................
-
Seite 28: Sicherheitshinweise Für Sicheren Betrieb Des Gasheizstrahlers
SICHERHEITSHINWEISE FÜR SICHEREN BETRIEB DES GASHEIZSTRAHLERS LESEN SIE UNBEDINGT VOR INSTALLATION UND INBETRIEBNAHME DES GASHEIZSTRAHLERS DIESE ANWEISUNGEN SORGFÄLTIG DURCH. Dieser Gasheizstrahler darf nur in Außenbereichen oder in gut belüfteten Bereichen betrieben werden, aber niemals in Innenbereichen! Der Austausch der Gasflasche darf nur in gut belüfteter Umgebung und fernab von allen Entzündungsquellen ... -
Seite 29: Stückliste
Gasheizstrahlers in ausreichend belüfteten Bereichen müssen mindesten 25% des Oberflächenbereichs nach außen hin offen sein. Als Oberflächenbereich gilt die Summe der Wandflächen. Der Gasbrenner von Gerätetyp 272800 & 272817 muss sich auf einer Mindesthöhe von 2 Metern befinden. STÜCKLISTE MITGELIEFERTE ZUSAMMENBAUTEILE: ... -
Seite 30: Zusammenbau Des Gasheizstrahlers
GASHEIZSTRAHLERKOMPONENTEN: Position Beschreibung Menge （nur bei Typ 272800 & Linkes Wärmereflektorblech 272817） Rechtes Wärmereflektorblech Brennerschirm-Baugruppe Äußeres Heizbrenner-Schutzschild 1 Unterer Heizbrenneraufsatz Untere Schirmzylinder-Baugruppe Hauptmast Gehäusedeckel Gehäuserückwand Gehäusetür Gerätefuß Transportrad Scharnier von Gehäusedeckel Zylinderschraube M6 Unterlegscheibe 6mm Stiftschraube (kurz) Stiftschraube (lang) Verbindungslasche für Wärmereflektor 1... -
Seite 31: Zusammenbau
Position C Wärmereflektors (18) mittig über die hintere Lasche befestigen. (Position C) SCHRITT 4: (nur Typ 272800 & 272817) Die Mindesthöhe der Befestigungslöcher für die Ankerbolzen beträgt 1,48 m. Heizbrennerhalterung (19) sicher mit den 4 Ankerbolzen M8 x 45 (20), mit 4 Unterlegscheiben... - Seite 32 SCHRITT 8: (nur Typ 272909 & 272916) Mast (7) oberhalb des Gehäusedeckels (8) mit 4 Befestigungsschrauben M6 x 10 (14) und 4 Unterlegscheiben 6 mm (15) befestigen und dann Kunststoffabdeckung (30) über den Mast (7) ziehen. Position E (Position H) SCHRITT 9: (nur Typ 272909 &...
-
Seite 33: Betriebsanweisungen
BETRIEBSANWEISUNGEN VOR ERSTINBETRIEBNAHME UND NACH JEDEM GASFLASCHENTAUSCH MUSS VOR ZÜNDUNG DES BRENNERS LUFT GASZUFÜHRSYSTEM ENTLASSEN WERDEN! HIERFÜR GASREGLERKNOPF GEGEN UHRZEIGERSINN PILOTFLAMMENSTELLUNG DREHEN. GASREGLERKNOPF EINDRÜCKEN UND 3 MINUTEN LANG GEDRÜCKT HALTEN, BEVOR GEZÜNDET WIRD. ZÜNDEN DER PILOTFLAMME Vor jedem Betrieb alle Anschlüsse überprüfen. Gasflaschenventil an der Gasflasche öffnen. -
Seite 34: Allgemeine Punkte Zur Gasversorgung
Es muss ein den Länderbestimmungen und dem Typenschild entsprechender für diesen Gerätetyp geeigneter Gasregler verwendet werden. Je nach Länderbestimmungen muss ein anderer, zugelassener Flexschlauch eingebaut werden. Die Länge des Flexschlauches beträgt wie folgt: Für die Typen 272800 & 272817: 0,45 + 0,8m. Für die Typen 272909 & 272916: 1,3 m Die Rohrleitungen müssen von einem qualifizierten Gasinstallateur des Gerätebestimmungslandes ausgeführt werden. -
Seite 35: Wichtige Sicherheitsregeln
Gasanschluss für Gerät 272800 & 272817 LECKPRÜFPUNKTE Anschluss zwischen Schlauch und Kupferverrohrung Anschluss zwischen Schlauch und Sicherheitsvorrichtung Anschluss zwischen Gasregler und Gaszufuhr Schlauch 0.45m Schlauch 0.8m Kupferverrohrung gemäß EN1507, Rohrdurchmesser mind. 15 mm, Rohrlänge mind. -
Seite 36: Wartung
WARTUNG Damit Sie viele Jahre lang Freude an der hervorragenden Leistung Ihres Gasheizstrahlers haben, müssen Sie regelmäßig die folgenden Wartungsarbeiten ausführen: Halten Sie alle Außenflächen sauber. Benutzen Sie für eine Reinigung warmes Seifenwasser. Verwenden Sie niemals entflammbare oder korrosive Reinigungsmittel. Achten Sie bei Reinigung Ihres Gasheizstrahlers darauf, dass die Bereiche um Heizbrenner und Pilotflammenpunkt nicht nass werden. -
Seite 37: Störungsbehebung
Hinweise für längere Zeiträume ohne Betrieb bzw. für Transport: Gasreglerknopf auf Position OFF (AUS) drehen. Gasflasche vom Gasheizstrahler trennen und Gasflasche an einem sicheren und gut belüfteten Ort im Außenbereich lagern. Gasflasche NICHT an einem Ort mit einer Umgebungstemperatur über 50°C lagern! Gasheizstrahler aufrecht und geschützt von direkten Witterungs- und Umgebungseinflüssen (Regen, Hagel, Schnee, Staub, Schmutz) lagern. -
Seite 38: Technische Daten
TECHNISCHE DATEN Hendi BV, Steenoven 21, 3911 TX Rhenen 0063/10 Hersteller PIN: 0063BU7963 272800 272817 272909 272916 Modellnr. Gerätekategorie □I □ I □ I □ I □I 3+(28-30/37) 3B/P(30) 3B/P(50) 3P37 3P50 LPG- Brenngas Butan Propan... -
Seite 39: Garantie
GARANTIE Alle innerhalb eines Jahres nach Kauf auftretenden Schäden am Gasheizstrahler werden kostenlos durch Reparatur oder Austausch behoben. Voraussetzung dafür sind bestimmungsgemäßer Gebrauch und Wartung nach den Anweisungen und dass keinerlei unsachgemäßer oder missbräuchlicher Gebrauch des Gasheizstrahlers die Schäden verursacht hat. Die für Sie gültigen gesetzlichen Garantiebestimmungen bleiben von dieser Bestimmung unbeeinflusst. - Seite 66 Austria Tel: +43 (0) 6235 200 10 0 Fax: +43 (0) 6235 200 100 20 www.hendi-austria.com office@hendi-austria.com Hendi Polska Spolka z.o.o. (Polska) Ul. 28 Czerwza 1956r. 390 61-441 Poznań Polska Tel. +48 (0) 61 83 44 910 Fax. +48 (0) 61 661 61 68 www.hendi.pl...
