• Wählen Sie Abbrechen, um die Installation des Updates
später durchzuführen. Wenn Sie das Update installieren
möchten, wählen Sie ActiveCaptain > Software-Updates
> Jetzt installieren.
Erforderliches Werkzeug
• Bohrmaschine und Bohrer
◦ Montage mit Haltebügel: Für die Montagefläche geeignete
Bohrer und Montagesatz
◦ Bündige Montage: Bohrer mit einer Größe von 13 mm
1
1
(
/
Zoll), 6 mm (
/
Zoll) und 3,6 mm (
2
4
Annietmutter) oder 3,2 mm (
• Kreuzschlitzschraubendreher Nr. 2
• Stichsäge
• Feile und Sandpapier
• Seewassertaugliches Dichtungsmittel (empfohlen)
Hinweise zur Montage
Montieren Sie das Gerät an einem Ort, an dem es keinen
extremen Temperaturen oder Umweltbedingungen ausgesetzt
ist. Der Temperaturbereich für dieses Gerät ist in den
technischen Daten zum Produkt aufgeführt. Eine längere
Lagerung oder ein längerer Betrieb bei Temperaturen über dem
angegebenen Temperaturbereich kann zu einem Versagen des
Geräts führen. Schäden durch extreme Temperaturen und
daraus resultierende Folgen sind nicht von der Garantie
abgedeckt.
Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.
• Der Montageort sollte während der Bootsführung eine
optimale Sicht auf das Gerät gewähren.
• Der Montageort sollte einfachen Zugriff auf alle Schnittstellen
des Geräts ermöglichen, z. B. Tastatur, Touchscreen und
Kartenleser (sofern verfügbar).
• Der Montageort muss sich für das Gewicht des Geräts
eignen und das Gerät vor übermäßigen Vibrationen und
Erschütterungen schützen.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte
Sicherheitsabstand zum Kompass eingehalten werden.
• Der Montageort muss ausreichend Platz für die Verlegung
und den Anschluss aller Kabel bieten.
• Beim Montageort darf es sich nicht um eine ebene,
horizontale Fläche handeln. Der Montageort sollte einen
vertikalen Winkel aufweisen.
Der Montageort und der Betrachtungswinkel sollten vor der
Montage des Geräts getestet werden. Bei hohen
Betrachtungswinkeln über- und unterhalb des Displays ist die
Bilddarstellung u. U. schlecht.

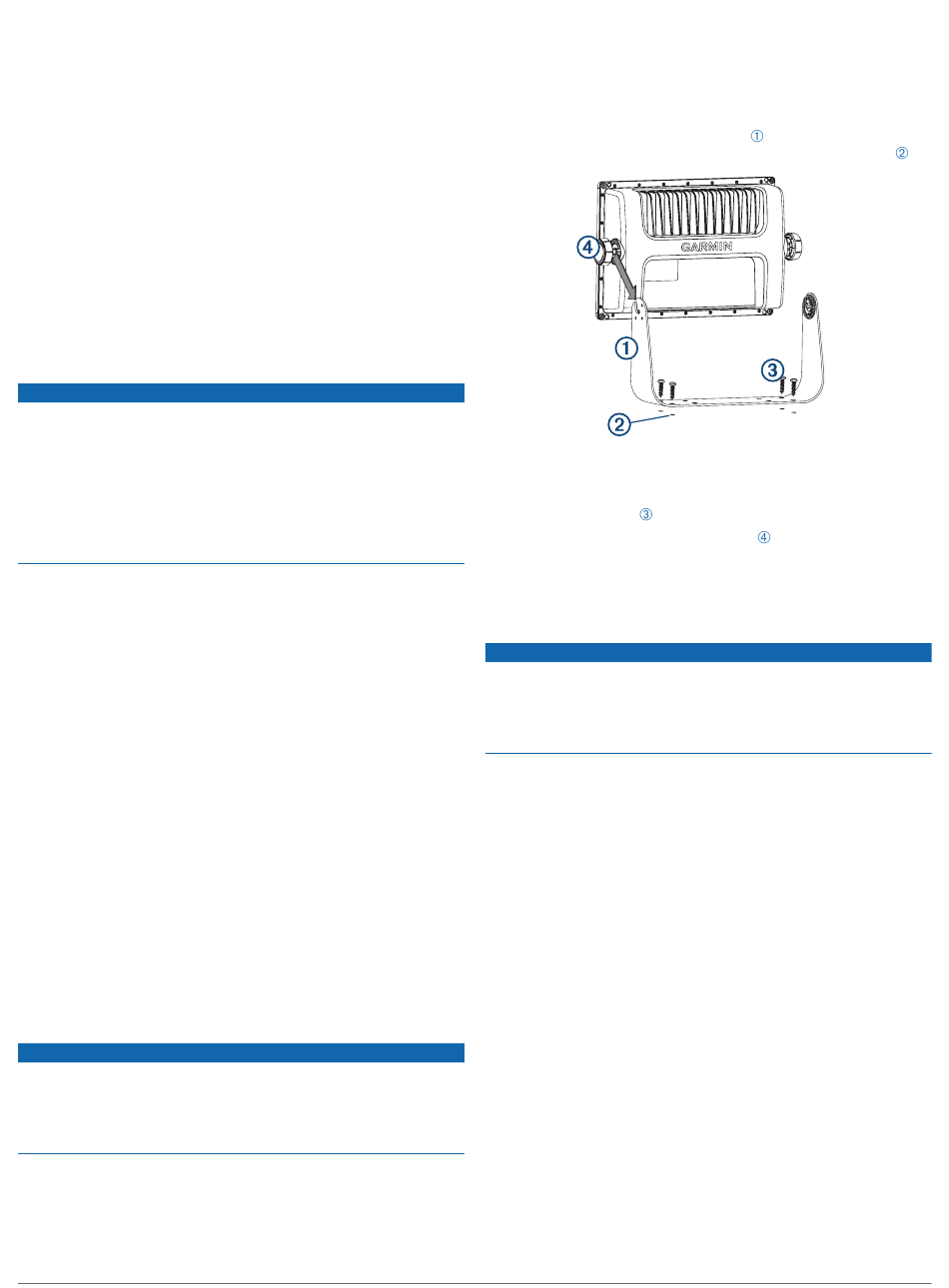

Montage des Geräts mit Haltebügel
Wenn Sie die Halterung in Glasfasermaterial einlassen und
festschrauben, wird die Verwendung eines Senkkopfbohrers
empfohlen, um die Ansenkung nur durch die oberste Gelcoat-
Schicht zu bohren. Dadurch wird Rissen in der Gelschicht beim
Anziehen der Schrauben vorgebeugt.
Die Befestigungsteile für die Montage mithilfe eines Haltebügels
(Schrauben und Unterlegscheiben bzw. Muttern,
Unterlegscheiben und Schrauben) sind nicht im Lieferumfang
enthalten. Die Bügelhalterung ist im Lieferumfang einiger Geräte
enthalten. Damit Sie das Gerät mit der Bügelhalterung
montieren können, müssen Sie bei Bedarf zunächst eine
2
9
/
Zoll) (mit
64
1
/
Zoll; ohne Annietmutter)
8
HINWEIS
HINWEIS
Bügelhalterung erwerben. Außerdem müssen Sie
Befestigungsteile erwerben, die in die Bohrungen an der
Bügelhalterung passen und die Halterung sicher an der
jeweiligen Montagefläche befestigen. Die Größe der
Vorbohrungen richtet sich nach den erworbenen
Befestigungsteilen.
1
Verwenden Sie die Bügelhalterung
kennzeichnen Sie die Positionen der vier Vorbohrungen
2
Bringen Sie mit einem für die Befestigungsteile geeigneten
Bohrer die Vorbohrungen an.
3
Sichern Sie die Bügelhalterung mit den Befestigungsteilen an
der Montagefläche
.
4
Bringen Sie die Befestigungsknöpfe
Geräts an.
5
Setzen Sie das Gerät in die Bügelhalterung ein, und ziehen
Sie die Befestigungsknöpfe der Bügelhalterung fest.
Bündige Montage des Geräts
Gehen Sie beim Schneiden des Ausschnitts für die bündige
Montage des Geräts vorsichtig vor. Zwischen Gehäuse und
Montagelöchern besteht nur ein geringer Abstand. Wird der
Ausschnitt zu groß geschnitten, könnte die Stabilität des Geräts
nach der Montage beeinträchtigt sein.
Die Schablone und Montageteile aus dem Lieferumfang können
für die bündige Montage des Geräts im Armaturenbrett
verwendet werden. Je nach Material der Montagefläche gibt es
drei Möglichkeiten für Befestigungsteile.
• Sie können Vorbohrungen anbringen und Holzschrauben
verwenden.
• Sie können Löcher bohren und Annietmuttern sowie
Metallgewindeschrauben verwenden. Die Annietmuttern
können bei einer dünneren Montagefläche die Stabilität
steigern.
• Sie können Löcher stanzen und ein Gewinde schneiden und
Metallgewindeschrauben verwenden.
1
Schneiden Sie die Schablone zu, und achten Sie darauf,
dass sie auf die Fläche passt, an der das Gerät montiert
werden soll.
2
Befestigen Sie die Schablone am Montageort.
3
Bringen Sie mit einem Bohrer von 13 mm (
mehrere der Bohrungen an den Ecken der durchgängigen
Linie auf der Schablone an, um die Montagefläche für das
Schneiden vorzubereiten.
4
Schneiden Sie mit einer Stichsäge die Montagefläche entlang
der Innenseite der Schablonenlinie aus.
5
Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu
testen.
6
Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
als Schablone, und
an den Seiten des
HINWEIS
1
/
Zoll) eine oder
2
.
