Element Beschreibung
12-V-Gleichstromquelle
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
Hinweise für NMEA 0183 Verbindungen
• Das mitgelieferte NMEA 0183 Datenkabel hat einen internen
NMEA 0183 Eingang (RX-Anschluss) und einen internen
NMEA 0183 Ausgang (TX-Anschluss). Sie können ein NMEA
0183 Gerät über den internen RX-Anschluss verbinden, um
Daten auf dieses Garmin Gerät zu übertragen, und Sie
können bis zu drei NMEA 0183 Geräte parallel mit dem
internen TX-Anschluss verbinden, um von diesem Garmin
Gerät ausgegebene Daten zu empfangen.
• Identifizieren Sie die TX-Ausgangsleitungen und die RX-
Eingangsleitungen anhand der Installationsanweisungen für
das NMEA 0183 Gerät.
• Das Gerät verfügt über einen TX-Anschluss und einen RX-
Anschluss. Gemäß NMEA 0183 Konvention verfügt jeder
interne Anschluss über 2 Leitungen mit den Bezeichnungen
A und B. Die entsprechenden Leitungen A und B der
einzelnen internen Anschlüsse sollten mit den Leitungen
A (+) und B (-) des NMEA 0183 Geräts verbunden werden.
• Für längere Kabelwege müssen Sie ein abgeschirmtes
Twisted-Pair-Kabel, AWG 28, verwenden. Verlöten Sie alle
Verbindungen, und dichten Sie sie mit einem
Schrumpfschlauch ab.
• Verbinden Sie nicht die NMEA 0183 Datenleitungen von
diesem Gerät mit der Masse (Stromversorgung).
• Das Netzkabel von diesem Gerät und den NMEA 0183
Geräten muss mit einer gemeinsamen Masse
(Stromversorgung) verbunden sein.
• Unter
NMEA 0183-Informationen, Seite 7
Liste der zugelassenen NMEA 0183 Datensätze für die
Ausgabe und Eingabe dieses Geräts.
• Die internen NMEA 0183 Anschlüsse und
Übertragungsprotokolle werden über das verbundene Garmin
Gerät konfiguriert. Weitere Informationen finden Sie im
Benutzerhandbuch des Kartenplotters im Abschnitt zu NMEA
0183.

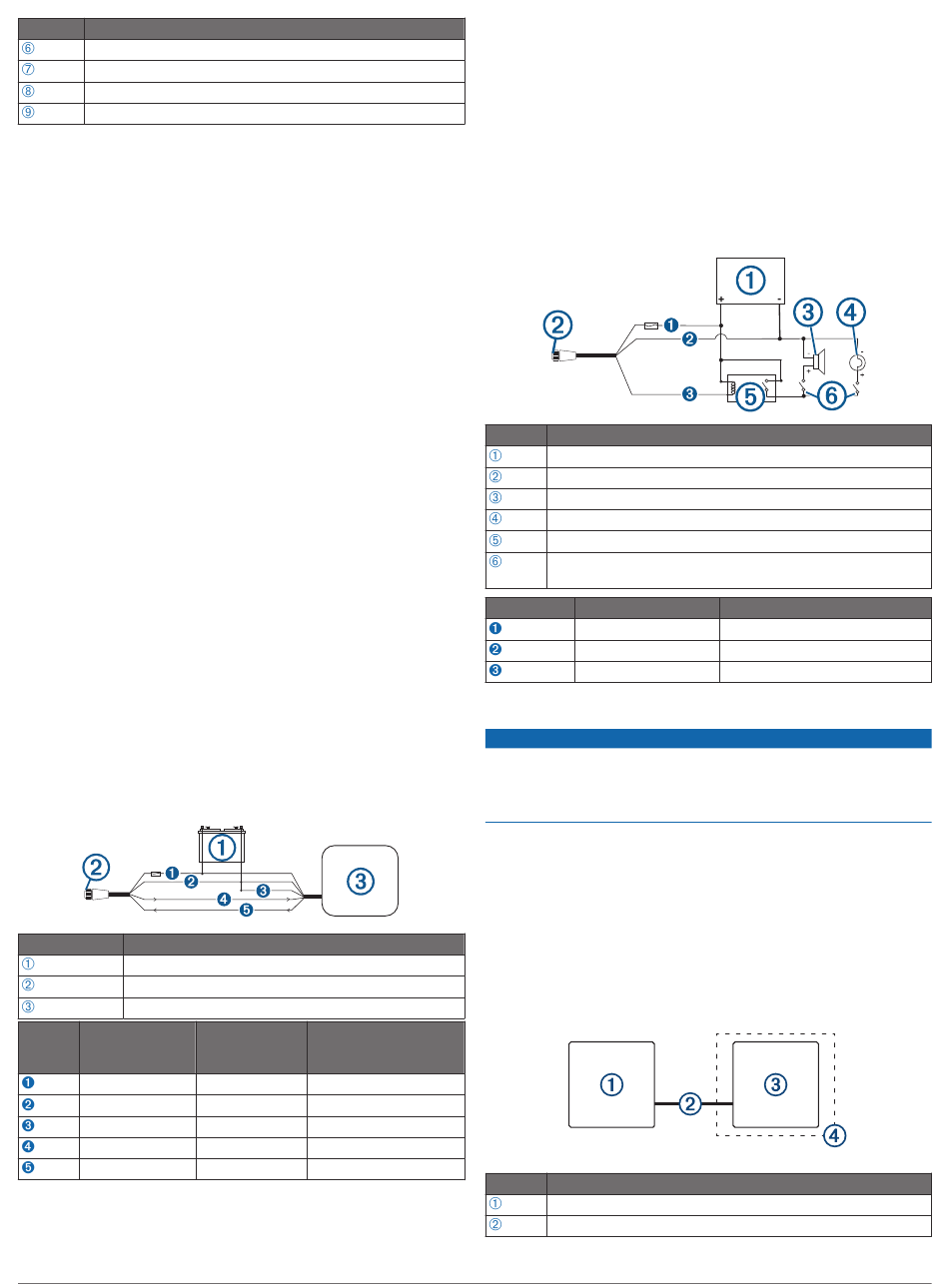

NMEA 0183 Schaltpläne
Element
Beschreibung
12-V-Gleichstromquelle
Kabelbaum
NMEA 0183 kompatibles Gerät
Element Funktion der
Garmin Leitung
Leistung
Masse
Tx
Rx
Verbindungen für Leuchte und Horn
Das Gerät kann mit einer Leuchte, einem Horn oder beidem
verwendet werden, um ein akustisches oder optisches Signal
auszulösen, wenn der Kartenplotter eine Meldung anzeigt. Dies
finden Sie eine
-
+
Farbe der
Funktion der Leitung
Garmin Leitung
des NMEA 0183
Geräts
Rot
Leistung
Schwarz
Daten, Masse
Masse
Blau
Rx/A (+)
Braun
Tx/A (+)
ist optional, und die Alarmleitung muss nicht verwendet werden,
damit das Gerät ordnungsgemäß funktioniert. Beachten Sie
beim Verbinden des Geräts mit einer Leuchte oder einem Horn
folgende Hinweise:
• Der Alarmstromkreis schaltet die Lampe oder das Horn mit
einer geringen Leistung.
• Der maximale Strom beträgt 100 mA. Zur Begrenzung des
Stroms vom Kartenplotter auf 100 mA ist ein Relais
erforderlich.
• Wenn Sie den optischen und akustischen Alarm manuell ein-
bzw. ausschalten möchten, können Sie einpolige Umschalter
installieren.
Element Beschreibung
Stromversorgung
Netzkabel
Horn
Leuchte
Relais (Spulenstrom, 100 mA)
Wechselschalter zum Aktivieren und Deaktivieren von
Leuchten- oder Hornalarmen
Element
Leitungsfarbe
Rot
Schwarz
Gelb
Hinweise zur HDMI Video-Ausgabe
Zur Vermeidung von Korrosion durch Feuchtigkeit müssen Sie
Garmin GPSMAP Zubehörkabel verwenden, wenn Sie den
Kartenplotter mit einem Bildschirm zur Videoanzeige verbinden.
Bei Verwendung anderer Kabel erlischt die Garantie.
Über den Anschluss HDMI OUT können Sie die
Kartenplotteransicht auf einem anderen Gerät duplizieren, z. B.
auf einem Fernseher oder Bildschirm.
Das Garmin GPSMAP HDMI Zubehörkabel ist 4,5 m (15 Fuß)
lang. Falls Sie ein längeres Kabel benötigen, sollten Sie nur ein
aktives HDMI Kabel verwenden. Sie benötigen eine HDMI
Kabelverbindung, um die beiden HDMI Kabel miteinander zu
verbinden.
Alle Kabelverbindungen müssen in einer trockenen Umgebung
hergestellt werden.
Element Beschreibung
GPSMAP 1222/1242 Touch Kartenplotter
GPSMAP HDMI Kabel (HDMI OUT)
Funktion der Leitung
Stromversorgung
Masse
Alarm
HINWEIS
5
