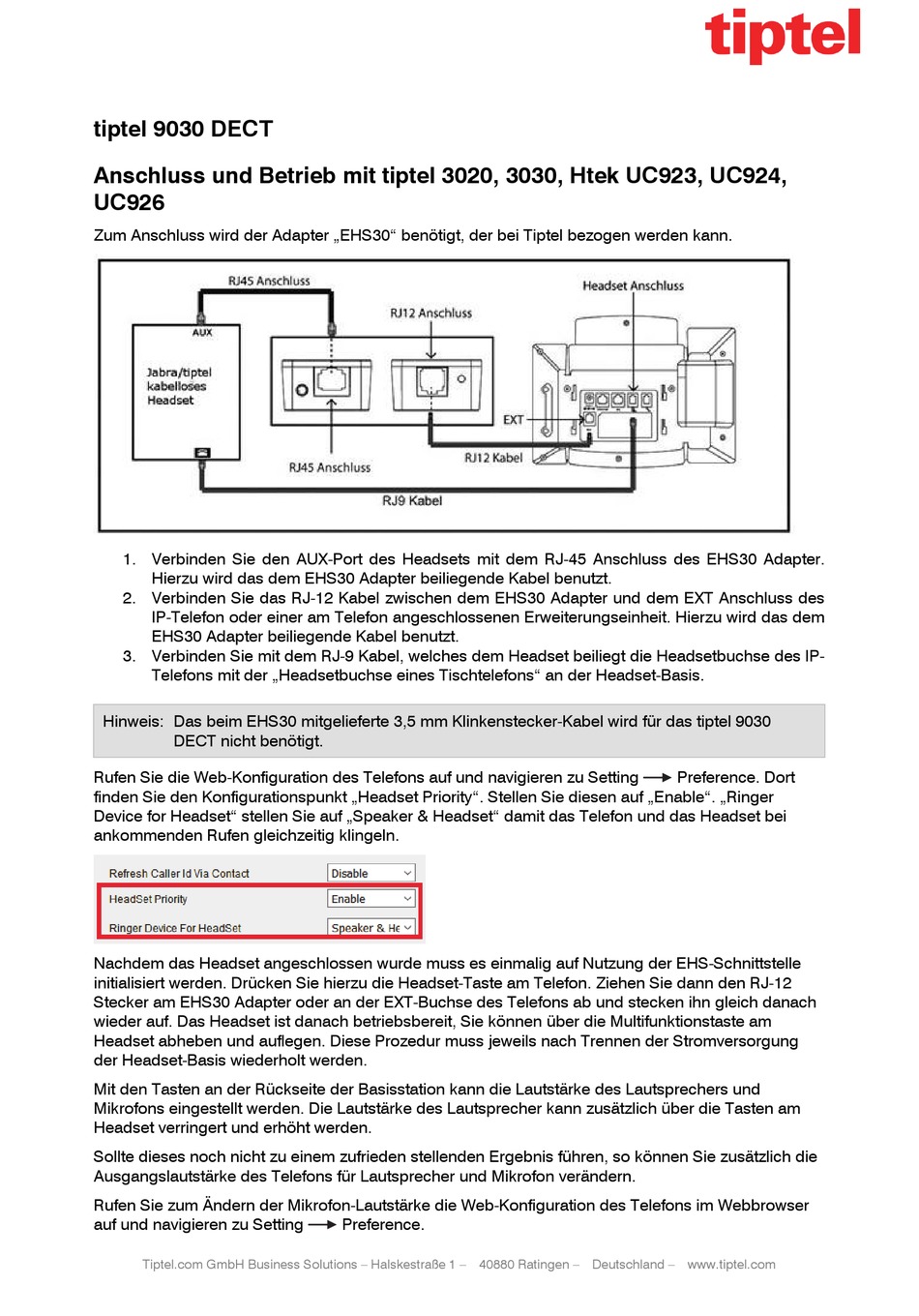

tiptel 9030 DECT
Anschluss und Betrieb mit tiptel 3020, 3030, Htek UC923, UC924,
UC926
Zum Anschluss wird der Adapter „EHS30" benötigt, der bei Tiptel bezogen werden kann.
1. Verbinden Sie den AUX-Port des Headsets mit dem RJ-45 Anschluss des EHS30 Adapter.
Hierzu wird das dem EHS30 Adapter beiliegende Kabel benutzt.
2. Verbinden Sie das RJ-12 Kabel zwischen dem EHS30 Adapter und dem EXT Anschluss des
IP-Telefon oder einer am Telefon angeschlossenen Erweiterungseinheit. Hierzu wird das dem
EHS30 Adapter beiliegende Kabel benutzt.
3. Verbinden Sie mit dem RJ-9 Kabel, welches dem Headset beiliegt die Headsetbuchse des IP-
Telefons mit der „Headsetbuchse eines Tischtelefons" an der Headset-Basis.
Hinweis: Das beim EHS30 mitgelieferte 3,5 mm Klinkenstecker-Kabel wird für das tiptel 9030
DECT nicht benötigt.
Rufen Sie die Web-Konfiguration des Telefons auf und navigieren zu Setting
finden Sie den Konfigurationspunkt „Headset Priority". Stellen Sie diesen auf „Enable". „Ringer
Device for Headset" stellen Sie auf „Speaker & Headset" damit das Telefon und das Headset bei
ankommenden Rufen gleichzeitig klingeln.
Nachdem das Headset angeschlossen wurde muss es einmalig auf Nutzung der EHS-Schnittstelle
initialisiert werden. Drücken Sie hierzu die Headset-Taste am Telefon. Ziehen Sie dann den RJ-12
Stecker am EHS30 Adapter oder an der EXT-Buchse des Telefons ab und stecken ihn gleich danach
wieder auf. Das Headset ist danach betriebsbereit, Sie können über die Multifunktionstaste am
Headset abheben und auflegen. Diese Prozedur muss jeweils nach Trennen der Stromversorgung
der Headset-Basis wiederholt werden.
Mit den Tasten an der Rückseite der Basisstation kann die Lautstärke des Lautsprechers und
Mikrofons eingestellt werden. Die Lautstärke des Lautsprecher kann zusätzlich über die Tasten am
Headset verringert und erhöht werden.
Sollte dieses noch nicht zu einem zufrieden stellenden Ergebnis führen, so können Sie zusätzlich die
Ausgangslautstärke des Telefons für Lautsprecher und Mikrofon verändern.
Rufen Sie zum Ändern der Mikrofon-Lautstärke die Web-Konfiguration des Telefons im Webbrowser
auf und navigieren zu Setting
