7.2 Antennenmontage mit ¨ Uberspannungsschutz
Ein Überspannungsschutz für koaxiale Leitungen ist optional verfügbar. Der Erdanschluss ist auf möglichst
kurzem Wege über den mitgelieferten Montagewinkel zu realisieren. Der Überspannungsschutz ist mit zwei
N-Norm Buchsen ausgestattet. Im Normalfall wird die Antenne über das Antennenkabel direkt an das System
angeschlossen.

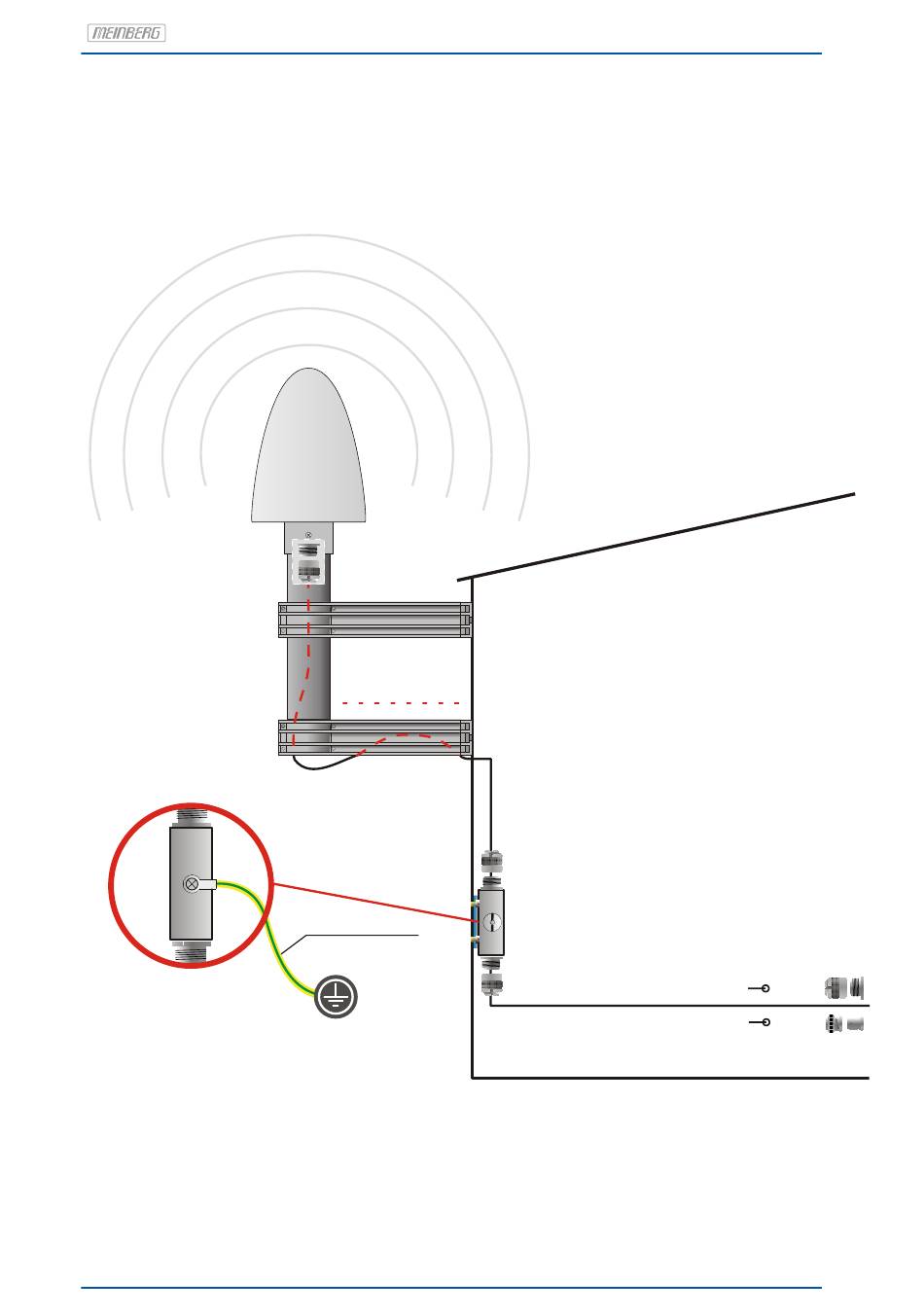

GPS Antenne
Erdleitung zur PE-Schiene
(Protective Earth)
Kabel ca. 1,5 mm Ø
am Überspannungsschutz befestigt
30
N-Norm Buchse
N-Norm Stecker
Kabeldurchführung
so kurz wie möglich
Datum: 25. Oktober 2019
freie Sicht zum Himmel!
N-Norm Stecker
N-Norm Buchse
N-Norm Buchse
Meinberg GPS
N-Norm Stecker
N-Norm Stecker
oder BNC Stecker
Buchse
Buchse
microSync
