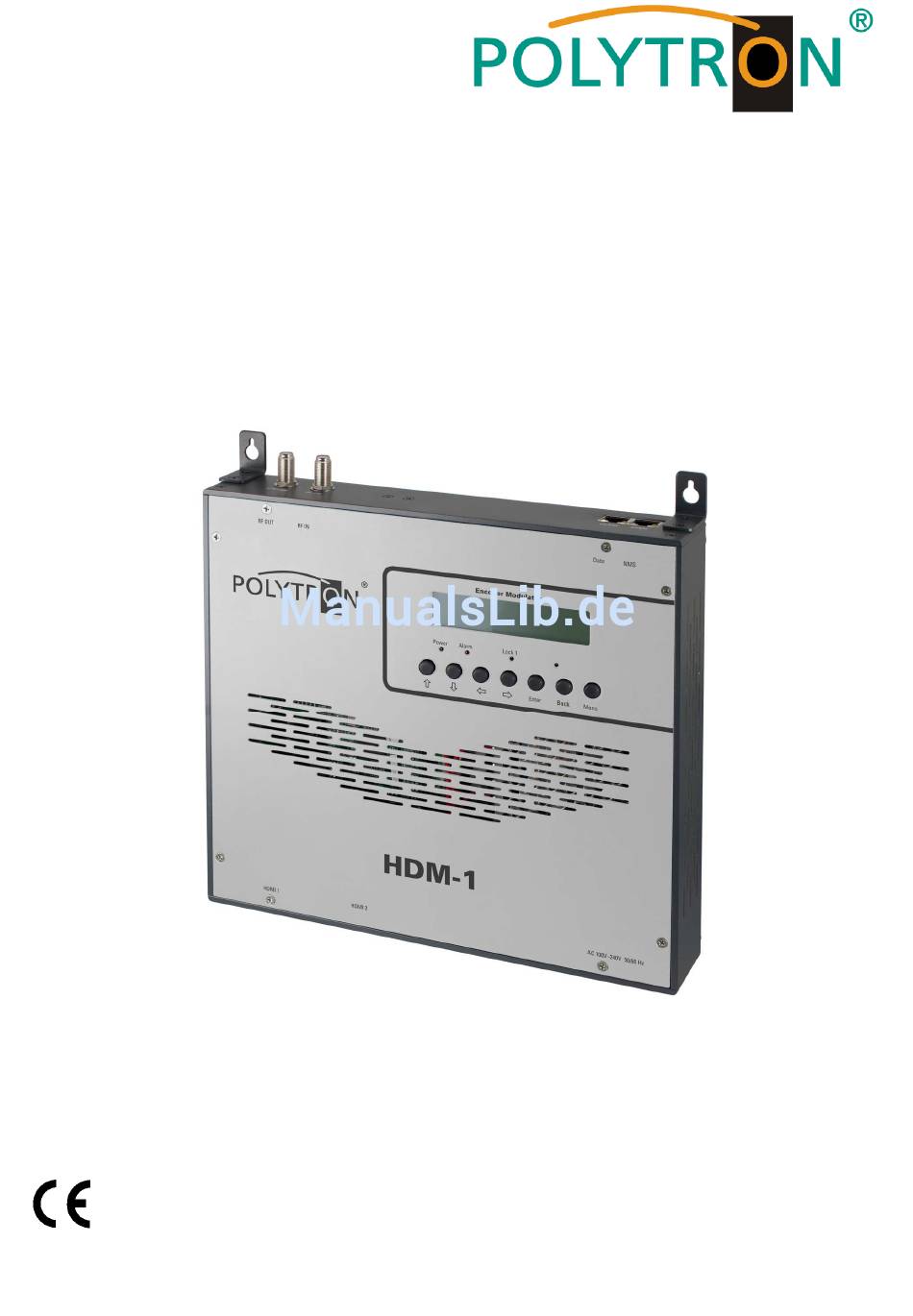

- Seite 1 HDMI Modulator DVB-T / DVB-C / IP HDM 1 T / HDM 1 C Bedienungsanleitung/ User manual 0901647 V1...
- Seite 2 Sicherheitsvorkehrungen / Hinweise Vor dem Arbeiten am HDM 1 bitte unbedingt folgende Sicherheitsbestimmungen sorgfältig lesen! ACHTUNG Das Öffnen des Gerätes sollte nur von autorisiertem Fachpersonal durchgeführt werden. Zum Aus- und/oder Einbau eines Moduls muss das Grundgerät immer stromlos sein! Netzanschluss und Netzkabel Das Gerät darf nur an einem Stromnetz mit einer Spannung von 100-240 V~ / 50 Hz betrieben werden.
- Seite 3 Sicherheitsvorkehrungen ..................2 Beschreibung ......................3 Bedienelemente / Anschlüsse ................4 Technische Daten / Anzeige .................5 Programmierung mittels Tasten ................ 6-9 Programmierung mittels Software ..............9-16 Beschreibung: Modulator zur Umsetzung eines HDMI-Signals in einen DVB-T (COFDM) bzw. einen DVB-C (QAM) Kanal. Bei beiden Geräten steht das HDMI-Signal auch als IP-Stream zur Verfügung und kann in IPTV-Netzwerke eingespeist werden.
- Seite 4 Bedienelemente Taste nach oben im Menü Taste nach unten im Menü Taste nach links im Menü Taste nach rechts im Menü Taste Enter (Auswahl bestätigen) Taste Back (im Menü einen Schritt zurück) Taste Menu (um in das Menü zu kommen und es zu verlassen) Anzeige Betriebsspannung Anzeige Alarm, wenn kein Signal anliegt 10 Anzeige ob ein HDMI Signal anliegt...
-
Seite 5: Technische Daten
Technische Daten: Handprogrammierung am Gerät: LCD Anzeige nach dem Einschalten: Bei HDM 1 T DVB-T 750.00MHz Start up… Start ok… 0.000 Mbps 0.0M Bei HDM 1 C Cable 750.00MHz Start up… Start ok… 0.000 Mbps 0.0M 1. Zeigt die Modulation des Ausgangssignals. -
Seite 6: Übersicht Hauptmenü
Übersicht Hauptmenü: Das Hauptmenü erscheint nach drücken der Taste „Menu“. Mit den Pfeiltasten erfolgt die Steuerung durch das Menü. Mit „Enter“ werden die Einstellungen bestätigt. Mit „Back“ einen Schritt zurück in das vorherige Menü. 1 Alarm Status 5 Network Setting 2 Encode setting 6 Saving Config 3 Modulate Setting... -
Seite 7: Modulate Setting / Modulator Einstellungen
3. Modulate Setting / Modulator Einstellungen HDM 1 T: HDM 1 C: 3.1 Bandwidth 3.1 Standard 3.2 Constellation 3.2 Constellation 3.3 Symbol Rate 3.3 Transmission Mode 3.4 RF Frequency 3.4 Guard Intervall 3.5 Code Rate 3.5 RF out level 3.6 RF Frequency 3.7 RF out level... -
Seite 8: Ip Output Setting / Ip Ausgangs Einstellungen
4. IP Output setting / IP Ausgangs Einstellungen 4.1 IP Output 4.3 Output IP 4.2 Service IP 4.4 Subnet Mask 4.5 Gateway 4.1 IP Output: IP Ausgang ON oder OFF 4.6 Port 4.2 Service IP: Eingangs-IP Adresse des HDM 1 Standard: 192.168.002.137 4.3 Output IP: Multicast IP Adresse des ausgehenden Datenstroms... -
Seite 9: Save Config / Einstellungen Speichern
6. Save config / Einstellungen speichern Auswahl: „Yes“ oder „No“ 7. Loading config / Einstellungen speichern 7.1 Load saved CFG / Lade abgespeicherte Einstellungen Auswahl: „Yes“ oder „No“. 7.2 Load default / Lade Grundeinstellungen Auswahl: „Yes“ oder „No“. Achtung: Nach einem Reset müssen die Ausgangsparamter, gemäß der Bedienungsanleitung, auf die Standard-Werte eingestellt werden. - Seite 10 Übersichtseite Auf der Übersichtsseite sind alle Statuswerte ersichtlich. Angezeigt wird die Version der Software, Hardware und Weboberfläche. Zusätzlich können aktuelle Informationen über das Ein – und Ausgangssignal abgelesen werden. In der linken Spalte können alle veränderbaren Parameter ausgewählt werden. In dieser Version des HDM 1 sind folgende Punkte nicht aktiviert: Input 2, ASI Input.
- Seite 11 Input 1 Setting / Einstellungen Video Format: Mpeg2 oder H.264 Standard: H.264 Video Bit Rate: Wert zwischen 1000 und 19000 Mbps einstellen Standard: 8000 Mbps Audio Format: Auswahl: Mpeg 2. Standard: Mpeg 2. Audio Bit Rate: Auswahl: 64, 96, 128, 192, 256, 320 kbps. Standard: 256 kbps.
- Seite 12 Service ID, PMI, Video, Audio und PCR PID: Das System erstellt automatisch die Standard Einstellungen Der User muss nur eingreifen, falls die gleiche PID in dem System bereits vergeben wurde. Video und Encoding Anzeige: Die Anzeigen sollten grün leuchten. Video Format: Zeigt das Format des Eingangssignals Encoding: Die Anzeigen sollten grün leuchten.
- Seite 13 IP Output Einstellungen für den IP Ausgang: IP Output: IP Output ON oder OFF Service IP: Eingangs-IP Adresse des HDM 1 Standard: 192.168.001.137 Output IP: Multicast IP Adresse des ausgehenden Datenstroms Standard: 224.002.002.002 Eingabe VLC Player: udp://@ 224.002.002.002 Subnet Mask: Standard: 255.255.255.000 Gateway: Standard: 192.168.002.000...
- Seite 14 Modulator HDM 1 T: HDM 1 C: Standard: Bandwidth / Bandbreite: Auswahl: J.83A, J.83B, J.83C Ausgangssignal-Bandbreite: 6, 7 oder 8 MHz Standard: J.83A (DVB-C) Standard: 8MHz Constellation / QAM Mode: Constellation / QAM Mode: Auswahl: 16 QAM, 32 QAM, 64 QAM,...
- Seite 15 Save and restore Save Configuration: Ausgewählte Parameter speichern Restore Configuration: Die zuletzt gespeicherten Parameter wiederherstellen. Danach speichern (Save Configuration) da sonst diese Daten bei einem Reboot verloren gehen. Factory Set: Werkseinstellungen: Stellt die Default Parameter wieder her. Reboot Neustart des HDM 1 nach Firmware update oder Einstellung anderer Parameter.
-
Seite 16: Firmware Update
Firmware Update Mit “Durchsuchen” den Order mit dem Firmware-Update suchen und Datei auswählen. Danach auf „Update“ klicken. Network / Netzwerkeinstellungen IP Address: Einstellung der IP Addresse für den Webbrowser Zugang Standard: 192.168.1.225 Subnet Mask: Standard: 255.255.255.000 Gateway: Standard: 192.168.000.001 Web Manager Port: Standard: 00080... -
Seite 17: Password / Passwort Und User Name Ändern
Password / Passwort und User Name ändern Current UserName: Derzeitiger Benutzername eingeben (default admin) Current Password: Derzeitiges Passwort eingeben (default admin) New UserName: Neuer Username eingeben New Password: Neues Passwort eingeben Confirm New Password: Passwort bestätigen Backup / Load Backup Configuration: Zum Speichern einer Backupdatei auf PC oder Notebook. - Seite 36 Technische Hotline Technical hotline + 49 (0) 70 81/1702 - 12 Telefax + 49 (0) 70 81) 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH Art.Nr. 0901647 V1...
