Inhaltszusammenfassung für Amprobe INSP-3
- Seite 39 Fig. 4 Fig. 5...
- Seite 59 Fig. 4 Fig. 5...
- Seite 61 INSP-3 Verdrahtungstester Bedienungshandbuch 11/2018, 6011721 G ©2018 Amprobe Test Tools. Alle Rechte vorbehalten. Gedruckt in USA.
- Seite 62 Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe- Fachhändler/-Distributor einsenden.
- Seite 63 Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe Test ® Tools Service-Center (siehe Adresse unten) zur Reparatur oder zum Umtausch eingesendet werden.

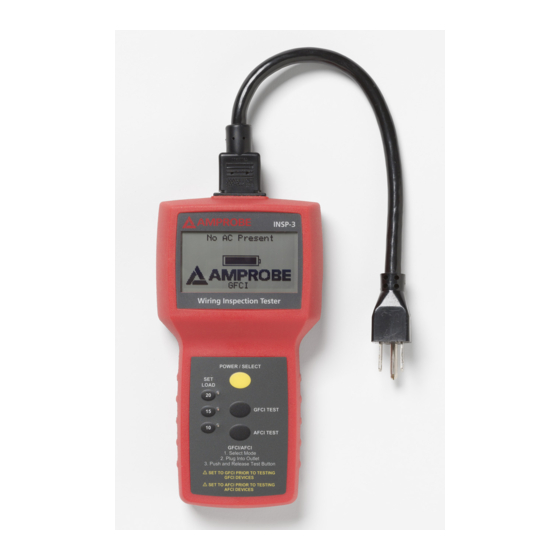

- Seite 64 INPS-3 Verdrahtungstester 1) Buchse für Netzkabel 8) Auswahltaste für 20 A Last 2) Taste POWER/SELECT 9) LED-Anzeiger für 15 A Last (Ein-Aus/Auswählen) 10) Auswahltaste für 3) Taste GFCI TEST (FI-Test) 15 A Last 4) Taste AFCI TEST 11) Auswahltaste für 10 A Last 5) Batteriefach 12) LED-Anzeiger für...
- Seite 65 INHALT SYMBOLE ................ 2 AUSPACKEN UND ÜBERPRÜFEN ........4 EINFÜHRUNG ..............4 Merkmale ..............4 BEDIENUNG ..............6 Hauptbildschirm (siehe Abb. 2) ......... 7 Sekundärbildschirm (siehe Abb. 3) ......7 Bedeutung der Messung ........... 8 TECHNISCHE DATEN ............. 11 WARTUNG UND REPARATUR ........12 Auswechseln der Batterie ........
-
Seite 66: Symbole
Sicherheitsvorgaben. Produkt nicht mit dem regulären Hausmüll entsorgen Sicherheitsinformationen • Der INSP-3 Verdrahtungstester stimmt überein mit CAN/CSA-C22.2 Nr. 61010-1-04, UL 61010- 1 (2. Ausgabe), CAT III 120 V, Klasse II und Verschmutzungsgrad 2. • Die maximalen Überlastgrenzen der einzelnen Funktionen (siehe Technische Daten) und die auf dem Messgerät markierten Grenzwerte nicht... -
Seite 67: Warnungen Und Vorsichtshinweise
• Vor und nach gefährlichen Spannungsmessungen die Spannungsfunktion an einer bekannten Quelle, z. B. Netzspannung, testen, um korrektes Funktionieren des Messgeräts zu bestimmen. • Den INSP-3 Verdrahtungstester vor jedem Gebrauch untersuchen. Keine beschädigten Teile verwenden. • Sich selbst isolieren, wenn Messungen durchgeführt werden. -
Seite 68: Auspacken Und Überprüfen
Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden. EINFÜHRUNG Der INSP-3 Verdrahtungstester ist ein robustes Gerät zur Prüfung der Übereinstimmung von Gebäudeverkabelungen mit Elektrovorschriften, insbesondere „Spannungsabfall“ und „Spannung unter Last“. Es können Probleme mit Spleißen, Verbindungen und Leiterqualität identifiziert werden,... - Seite 69 • Messgerät erkennt fehlerhafte Verdrahtung, die repariert werden muss, ohne Entfernung von Steckdosen- oder Feldabdeckplatten: • Fehlerhafte Spleiße und Verbindungen • Inkorrekte Verdrahtung • Unterdimensionierte Verdrahtung • Fehlerhafte FI-Schaltungen • Fehlerhafte oder inkorrekt verdrahtete AFCIs • Inkorrekte Leitungsspannung • Schlechte Erdungsqualität •...
-
Seite 70: Bedienung
Adapter empfohlen. Bei Zweidraht-Steckdosen werden Erdwiderstand und Polarität nicht getestet. 1. Vor dem Einstecken des INSP-3 in eine zu prüfende GFCI (FI)- oder AFCI-Steckdose die Taste GFCI TEST (FI) oder die Taste AFCI TEST drücken. 2. Den INSP-3 Verdrahtungstester mit dem gelieferten Netzkabel in eine stromführende... -
Seite 71: Hauptbildschirm (Siehe Abb. 2)
drücken Sie den „TEST“-Knopf auf dem zu prüfenden Schutzschalter. Der Schutzschalter muss dann ausgelöst werden. Ist das nicht der Fall, verwenden Sie den Schutzschalter bitte nicht, und wenden Sie sich an einen Elektriker. Hauptbildschirm (siehe Abb. 2) Zeile 1: zeigt eine entlastete Spannung von 121,5 V / 60 Hz an der zu prüfenden Steckdose an. -
Seite 72: Bedeutung Der Messung
tivwert-Spannung von 121,5 V/60 Hz aufweist. Zeile 2: zeigt den Polaritätsstatus an. Zeile 3: zeigt an, dass der Gleichtakt (Spannungs- unterschied zwischen Erde und Nullleiter), ohne durch den Inspector-3 angelegte Last, 0,79 V beträgt. Zeile 4: zeigt an, dass der Verdrahtungswiderstand bei einem Kurzschluss des Phasenleiters und des Nullleiters an der Steckdose die Stromstärke auf ungefähr 424 A begrenzen würde. - Seite 73 von 5 %. Übermäßiger Spannungs abfall kann durch schlechte Spleiße, Verbindungen oder eine in Bezug auf die Strecke zu klein bemessene Drahtstärke verursacht werden. Übermäßiger Spannungsabfall kann zu Brand, niedrigen Betriebsspannungen und Betrieb von Geräten im Grenzbereich führen. Die Qualität der einzelnen Leiter wird durch Vergleichen des Prozentsatzes von Spannungsabfall auf dem Phasenleiter und dem Nullleiter getestet.
- Seite 74 zu losen Verbindungen k) Verschlissene Schalter oder Trennschalter- kontakte HINWEIS: Es darf nicht erwartet werden, dass 15-A-Systeme 20-A-Spezifikationen erfüllen. C) Erdwiderstandstest: Dieser Test hat keinen Bezug zur SET LOAD-Einstellung und wird durch Spannungsabfall auf der Leitung nicht beeinträchtigt. Dieser Test bestimmt lediglich die Qualität der Steckdosenerdung.
-
Seite 75: Technische Daten
A) Die Installationsanweisungen des Herstellers heranziehen, um zu bestimmen, ob das Gerät in Übereinstimmung mit den Spezifikationen des Herstellers installiert ist. B) Auf korrekte Verdrahtung der Steckbuchse und aller am fernen Standort am Zweigschaltkreis angeschlossenen Steckbuchsen prüfen. C) Für den Fall, dass der Störlichtbogen- oder Fehlerstrom-Schutzschalter (AFCI oder GFCI) nach Drücken des GFCI/AFCI-TEST-Knopfes nicht automatisch ausgelöst wird, drücken Sie den „TEST“-... -
Seite 76: Wartung Und Reparatur
Sicherung: ½ A, 125 V. Nicht durch Bediener austauschbar GFI (FI)-Auslösung: 6,0 mA nominal für FI-Auflösung, 30 mA für RCD-Auslösung AFCI-Auslösung: Bis zu 8 120-A-Impulse innerhalb einer 0,5-Sekunden-Periode Einsatzhöhe: 2000 m Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 120 °F) Genauigkeit: +/- 2 %, +/- 2 Stellen WARTUNG UND REPARATUR Wenn ein Fehlverhalten während des Betriebs des... -
Seite 77: Auswechseln Der Batterie
Auswechseln der Batterie Strom wird durch eine 9-Volt-Alkalibatterie geliefert. Um die Batterie zu ersetzen, die Schraube von der Rückseite des Messgeräts entfernen und die Batteriefachabdeckung abheben. Die Batterie aus den Gehäuse herausnehmen und durch eine frische 9-Volt-Alkalibatterie ersetzen. Öffnen: Schraube entfernen... - Seite 79 121.5V Drop@15A=3.9% (1.5% Hot + 2.4% Neut) Loaded Voltage=118.0 Push GFCI to trip GFCI (FI)-Test Test bei 6 mA GFCI (FI)-Test GFCI (FI)-Test GFCI (FI)-Test erfolg. 6-mA-Test fehlgeschl. 6 mA in 1,2 Sek. Test bei 30 mA GFCI (FI)-Test GFCI (FI)-Test 6-mA-Test fehlgeschl.
