- Seite 1 TH-1 Relative Humidity / Temperature Probe Style Meter Users Manual • Mode d’emploi • Bedienungshandbuch • Manuale d’Uso • Manual de uso • Användarhandbok Downloaded from www.Manualslib.com manuals search engine...
- Seite 14 TH-1 Relative Feuchtigkeit / Temperaturfühler Bedienungshandbuch TH1_Rev002 © 2008 Amprobe Test Tools. Alle Rechte vorbehalten. Downloaded from www.Manualslib.com manuals search engine...
- Seite 15 Haftungsbeschränkung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist, sofern örtliche Gesetze nichts anderes vorsehen. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhändler/- Distributor einsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur“. DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN (VERTRAGLICH GEREGELTEN ODER GESETZLICH VORGESCHRIEBENEN) GEWÄHRLEISTUNGEN, EINSCHLIESSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig. Reparatur Zu allen Geräten, die zur Reparatur oder Kalibrierung im Rahmen der Garantie oder außerhalb der Garantie eingesendet werden, muss folgendes beigelegt werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlich bitte eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messgerät beilegen. Die Gebühren für außerhalb des Garantiezeitraums durchgeführte Reparaturen oder für den Ersatz von Instrumenten müssen per Scheck, Zahlungsanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag auf Rechnung an Amprobe® Test Tools formuliert werden. garantiereparaturen oder -austausch – alle Länder Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor...

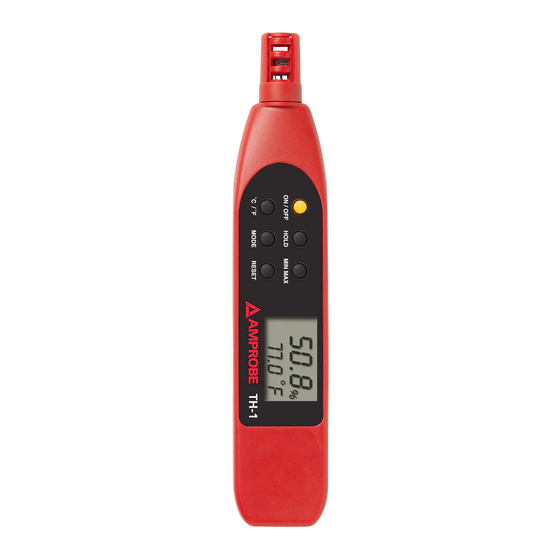

- Seite 16 ➊ LCD-Dual-Display ➋ Fühler mit drehbarer Schutzkappe ➌ Ein/Aus ➍ Datenhaltemodus ➎ MIN/MAX ➏ Zurücksetzen ➐ Modus ➑ °C / °F Umschalttaste Downloaded from www.Manualslib.com manuals search engine...
- Seite 17 TH-1 Relative feuchtigkeit / Temperaturfühler Symbole ....................17 Einführung ....................17 Auspacken und Überprüfen .............. 17 Bedienung ....................17 Automatische Ausschaltung .............. 17 Ersetzen der Batterie ................18 Fehlerbehebung ..................18 Spezifikationen ..................18 Downloaded from www.Manualslib.com manuals search engine...
- Seite 18 � im unsortierten � mit den relevanten Kommunalabfall australischen Normen. entsorgen. � Warn- und Vorsichtshinweise Den fühler nicht in flüssigkeiten in Kontakt bringen. Dies könnte permanente beschädigung verursachen. EINfüHRUNg Gratulation zum Kauf des TH-1 Temperaturfühlers. Dieses Messgerät ist mit einer schützenden, drehbaren Sensorkappe (patentiertes Design) ausgestattet, die den Sensor schützt, wenn er nicht gebraucht wird. Es handelt sich um ein praktisches Messgerät zum Messen von Temperatur von -20 °C bis 60 °C (4 ° bis 140 °F), relativer Feuchtigkeit bis 99 % RH sowie Taupunkt (DP) bzw. Fechtkugel (WB) für Temperatur und Feuchtigkeit. Auspacken und überprüfen 1 x TH-1 Temperaturfühler (Messgerät) 1 x Batterie CR2032 1 x Handbuch bEDIENUNg 1. Vor jeglichen Messungen die Sensorkappe in beliebiger Richtung drehen, um den Sensor freizusetzen.
-
Seite 19: Fehlerbehebung
ERSETzEN DER bATTERIE 1. Das Messgerät ausschalten. Die Batteriefachabdeckung mit einer Münze öffnen. 2. Die Batterie (CR2032) mit dem „+“ nach oben gerichtet einsetzen. 3. Die Abdeckung wieder anbringen. fEHLERbEHEbUNg EINGESCHALTET, JEDOCH KEINE ANZEIGE • Die Taste ON/OFF muss für eine Dauer von mindestens 100 ms gedrückt werden. • Den Batteriezustand prüfen und die Batterie ggf. ersetzen. ANZEIGE ERLISCHT • Prüfen, ob das Symbol für schwache Batterie angezeigt wird, bevor sich die Anzeige ausschaltet. Falls das Symbol für schwache Batterie erscheint, die Batterie auswechseln. • Das Messgerät durch gleichzeitiges Drücken der Tasten ON/OFF und HOLD (deaktiviert automatische Ausschaltung) einschalten. E02 - Niedrigster Grenzwert unterschritten. E02 - Höchster Grenzwert überschritten. E04 - Fehlermeldung der ursprünglichen Daten prüfen. E11 - Kalibrierung erforderlich. Die Genauigkeit des Feuchtigkeitssensors kann nicht benutzerseitig kalibriert werden, da spezielle Verfahren erforderlich sind. Für Service bitte einen qualifizierten Kalibrierdienst verwenden. E33 - Das Messgerät zwecks Reparatur zurücksenden. SPEzIfIKATIoNEN Abmessungen: 17,5 cm x 4,2 cm x 1,6 cm Batterie: 150 Stunden Stromverbrauch: < 2.0mA Sensor: Elektronisch - kapazitiver Polymerfilmsensor Bereich: Relative Luftfeuchtigkeit: 0 to 100% Temperatur: -20 – 50°C (-4 – 122°F) DP/WB: -20 – 59,9°C / -5 – 59,9°C (-4 – 139,8°F / 23 – 139,8°F) Genauigkeit:... - Seite 38 FIG-1 Figure 1 FIG-2 Figure 2 FIG-3 Figure 3 Downloaded from www.Manualslib.com manuals search engine...
- Seite 39 Press MIN/MAX Press MIN/MAX Again Press MIN/MAX Again FIG-4 Figure 4 FIG-5 Figure 5 Downloaded from www.Manualslib.com manuals search engine...
