RABBOCCO OLIO CIRCUITO OLEODINAMICO

Il rabbocco dell'olio del circuito oleodinamico si rende necessario dopo un lungo periodo di lavoro, quando si avverte un calo di corsa della rivettatrice.

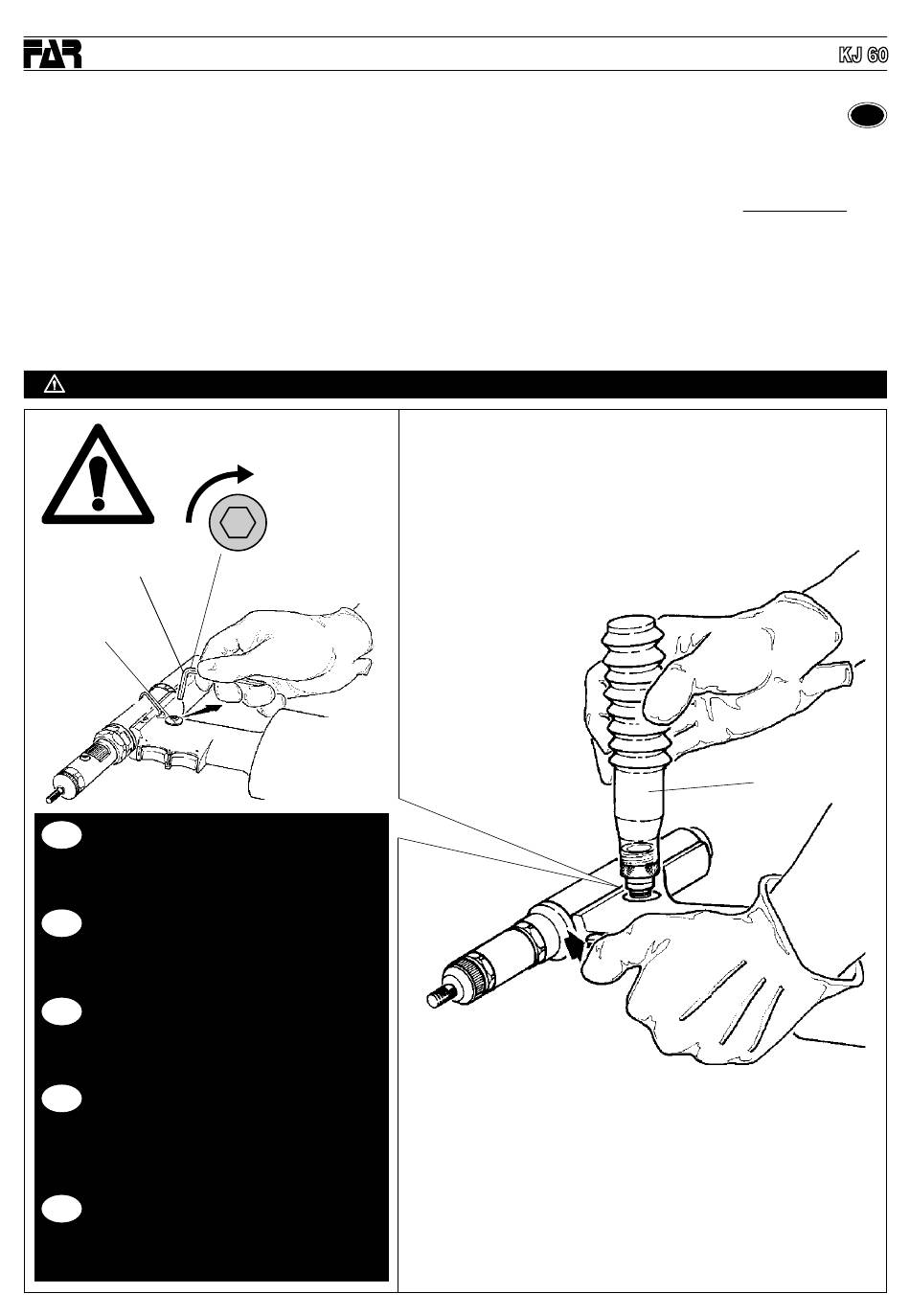

Procedere quindi come segue: con rivettatrice in sosta e non alimentata, tenuta in posizione orizzontale, rimuovere il tappo (A) servendosi della
chiave a brugola di mm 5 (in dotazione), durante questa operazione prestare la massima attenzione per evitare fuoriuscite di olio. Avvitare
nella sede del tappo (A) il contenitore a soffietto (X) preventivamente riempito con olio idraulico commerciale con VISCOSITÀ 32°.
Mantenendo la rivettatrice orizzontale, attivare l'alimentazione dell'aria, premere il pulsante di trazione facendo compiere alla rivettatrice
una serie di cicli fino a quando non sia completamente cessata l'emissione di bolle d'aria all'interno del contenitore (X), questa condizione
sta a significare che il rabbocco dell'olio è completato. A questo punto disattivare l'alimentazione dell'aria e, con rivettarice sempre
orizzontale, svitare il contenitore olio (X) e richiuderlo. Procedere quindi alla chiusura del tappo (A).
CAUTELA: è di estrema importanza attenersi alle istruzioni sopra indicate ed effettuare le operazioni di rabbocco olio muniti di guanti.
Nel caso di svuotamento completo del circuito idraulico, recuperare tutto l'olio in un apposito contenitore e avvalersi sucessivamente di
una ditta autorizzata allo smaltimento dei rifiuti.
Prima di scollegare il tubo dell'aria compressa dalla rivettatrice accertarsi che quest'ultimo non sia in pressione!
5 mm.
A
IMPORTANTE: Assicurarsi che il tappo di
I
rabbocco olio (A) venga serrato con una
coppia pari a: Min. 5 Nm ÷ Max. 8 Nm.
WARNING: Make sure that the oil filler cap (A)
GB
is tightened at a torque corresponding to Min.
5 Nm ÷ Max. 8 Nm.
IMPORTANT: S'assurer que le bouchon de
F
remplissage d'huile (A) soit vissé avec couple
de Min. 5 Nm ÷ Max. 8 Nm.
WICHTIG: Es muß sichergestellt werden,
D
daß der Öleinfüllstopfen (A) mit einem Min. 5
Nm ÷ Max. 8 Nm liegenden Anzugsmoment
angeschraubt wird.
IMPORTANTE: Asegurarse que el tapón de
E
llenado aceite (A) sea enroscado con un par
de acople correspondiente a: Mín. 5 Nm ÷
Máx. 8 Nm.
18
min. 5 Nm
max. 8 Nm
Date 10-2008
KJ 60
I
X
Revision - 12
