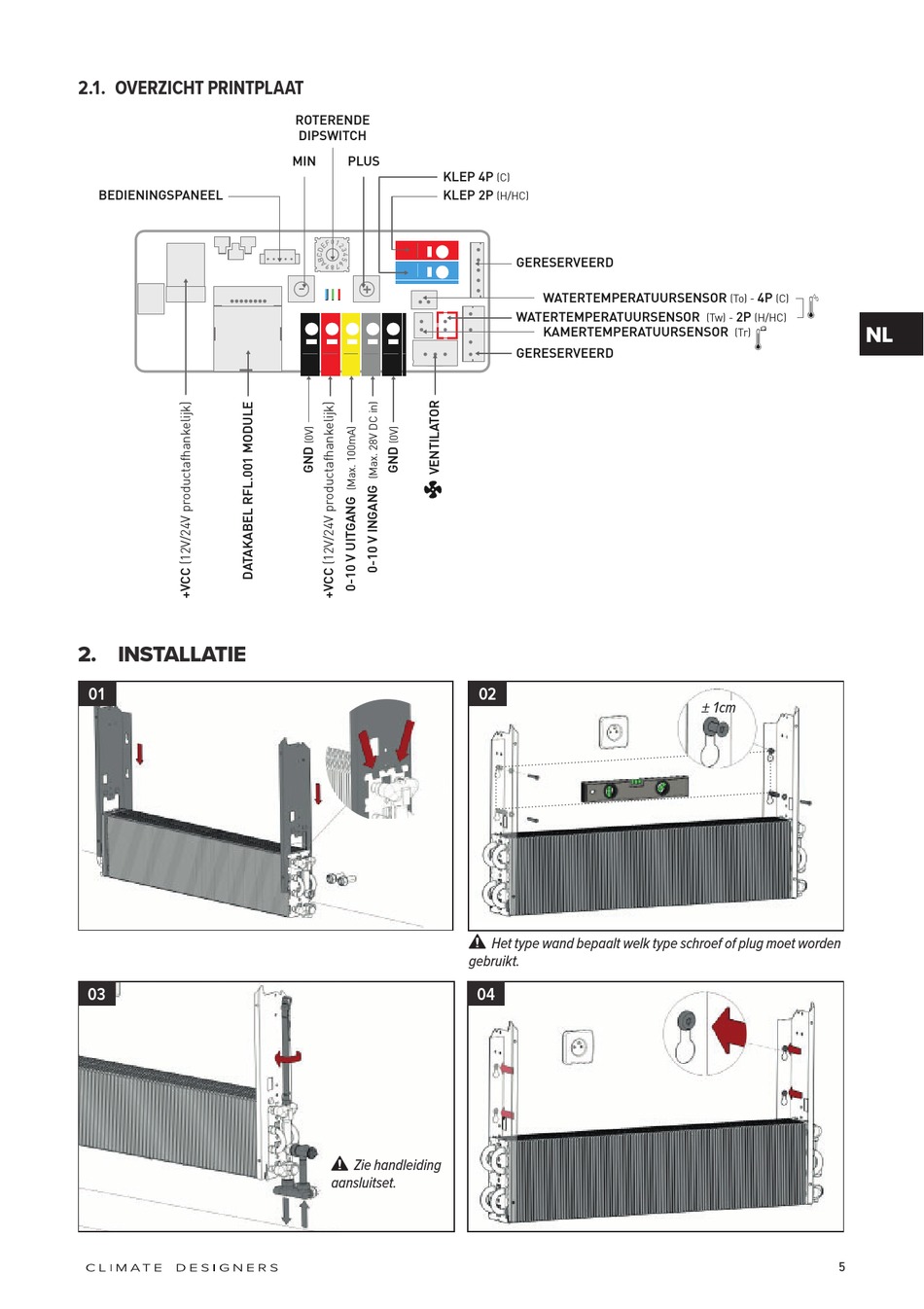

2.1. OVERZICHT PRINTPLAAT
BEDIENINGSPANEEL
2. INSTALLATIE
01
03
ROTERENDE
DIPSWITCH
MIN PLUS
KLEP 4P
KLEP 2P
Zie handleiding
aansluitset.
(C)
(H/HC)
GERESERVEERD
WATERTEMPERATUURSENSOR
WATERTEMPERATUURSENSOR
KAMERTEMPERATUURSENSOR
GERESERVEERD
02
Het type wand bepaalt welk type schroef of plug moet worden
gebruikt.
04
4P
(To) - (C)
2P
(Tw) - (H/HC)
NL
(Tr)
± 1cm
