- Seite 27 7.3. ZURÜCK ZU DEN WERKSEINSTELLUNGEN ......................37 8. GARANTIEBESTIMMUNGEN ....................38 KONFORMITÄTSERKLARUNG CEO JAGA N.V. JAGA N.V. - Verbindingslaan 16 - B 3590, erklärt auf seine alleinige Verantwortungd dass das Product wafür Jan Kriekels diese Erklärung bestimmt ist: VERTIGA Den folgenden Normen oder Dokumenten entspricht, unter der Vorauszetsung dasss Sie gemäss unseren...
-
Seite 28: Allgemeine Richtlinien
Keine Gegenstände in die Zu- und Abluftöffnungen einführen. Betriebstechnische grenzwerte : Eine Installation, die nicht den angegebenen Betriebsgrenzen entspricht, befreit Jaga NV von der Haftung für die Entla- dung in Bezug auf Schäden an Gegenständen und Personen. – Max. Wassertemperatur : 90°c – ... -
Seite 29: Symbole
Achtung: Wichtige Warnung Gefahr: Bauteile unter Spanning Umweltschutz Gefahr: scharfe Oberflächen / Kanten VDC - Gleichstrom Gefahr: heisse Oberflächen VAC - Wechselstrom Gefahr: Maschinenteile in Bewegung JAGA NV | VERTIGA HYBRID | MANUEL | 19 JUNI 2023, 10:22 | V.2.3... -
Seite 30: Produktbeschreibung

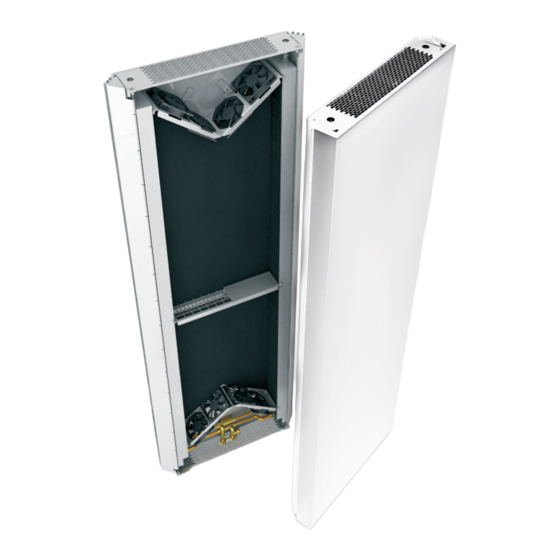

Vertiga ist die perfekte Kombination der drei wichtigsten Jaga-Merkmale: Kraft, Wirtschaftlichkeit und Design. Jaga Vertiga ist ein völlig neuer Heizkörpertyp mit zwei dynamischen Wärmetauschern, die mit allen Wärmequellen kompatibel sind, aber auch speziell für Wärmepumpen und Niedertemperaturkessel entwickelt wurde. Beide Kupfer-Alu Wärmetauscher sorgen für einen seitlichen Luftstrom mit sehr hoher Leistung bei niedrigen Wassertemperaturen. -
Seite 31: Abmessungen [Mm]
4. ABMESSUNGEN [MM] Min. 120 2000 Min. 120 G1/2" min. 500 min. 500 PRIMO JAGA NV | VERTIGA HYBRID | MANUEL | 19 JUNI 2023, 10:22 | V.2.3... -
Seite 32: Installation
Die Art der Wand / Decke bestimmt die Art der zu verwendenden Dübel und Schrauben. 230VAC 50HZ 230V - 50Hz Heizkörper umkehrbar. Einen Entlüfter an die Zentralheizung montieren. JAGA NV | VERTIGA HYBRID | MANUEL | 19 JUNI 2023, 10:22 | V.2.3... - Seite 33 Hinweis: Wenn Sie regelmäßig Luft in den Hydraulikleitungen haben, ist es ratsam, automatische Entlüfter zu installieren. Andernfalls kann eine einwandfreie Funktion des Heizkörpers nicht garantiert werden. JAGA NV | VERTIGA HYBRID | MANUEL | 19 JUNI 2023, 10:22 | V.2.3...
-
Seite 34: Funktion
Wenn die blauen LEDS blinken dann ist die Wassertemperatur zu hoch kühlen 3” Nur mit Konfigurationscode DPC.VE45 Lüftergeschwindigkeit manuell erhöhen / senken : MODE MODE MODE Geschwindigkeit : 1 Geschwindigkeit : 2 Geschwindigkeit : 3 JAGA NV | VERTIGA HYBRID | MANUEL | 19 JUNI 2023, 10:22 | V.2.3... -
Seite 35: 0-10Vdc Input / Domotica - Dpc.ve62
Das Gerät startet, sobald die Wassertemperatur > 28°C ist und ein 1-10V Steuersignal vorliegt. Das Gerät startet, sobald die Wassertemperatur < 22°C ist und ein Steuersignal von 1-10 V vorliegt. Aktivierungsgeschwindigkeit in Abhängigkeit vom eingehenden Steuersignal. JAGA NV | VERTIGA HYBRID | MANUEL | 19 JUNI 2023, 10:22 | V.2.3... -
Seite 36: Einstellungen
3. Herunterfahren einstellen: Drücken Sie die [+] Taste der Platine bis die rote LED 5x blinkt. Nach 30 Sekunden werden die neuen Einstellungen automatisch gespeichert und das Gerät kehrt in den ausgewählten Modus zurück. JAGA NV | VERTIGA HYBRID | MANUEL | 19 JUNI 2023, 10:22 | V.2.3... -
Seite 37: Einstellung Geschwindigkeit
LED auf. Lassen Sie die Tasten los, sobald alle 3 LEDs blinken. 3. Der Controller schaltet wieder auf die werksseitigen Einstellungen, alle LEDs blinken 10 sek. lang. Warten Sie, bis alle LEDs erlöschen . JAGA NV | VERTIGA HYBRID | MANUEL | 19 JUNI 2023, 10:22 | V.2.3... -
Seite 38: Garantiebestimmungen
Normalwert abweicht, auftreten, gewähren wir keine Garantie. Es wird keine Garantie übernommen wenn andere Ventile, als die von Jaga, zum Einsatz kommen. Wir übernehmen für unsere Heizkörper in keinem Fall Garantie, wenn sie zu bestimmten Zeiten oder für eine gewisse Zeit geleert betrieben werden. Außerdem entfällt jegliche Garantie, wenn die Heizkörper mit Betriebswasser, Dampf, Chemikalien oder mit größeren Sauerstoff angereicherten Mengen... - Seite 51 NOTES JAGA NV | VERTIGA HYBRID | MANUEL | 19 JUNI 2023, 10:22 | V.2.3...
