25. Halterung der Knopfzellenbatterie (BAT1)
26. CMOS-Reset-Jumper (RTC_CLR1)
27. ATX-Stromversorgungsanschluss (ATX PWR1)
28. Prozessorsockel (CPU1)
29. Speichermodul-Steckplatz (DIMM3)
30. Speichermodul-Steckplatz (DIMM4)
31. Anschluss für Lüfter der Baugruppe zur Prozessorflüssigkühlung (MID_FAN1)
32. Anschluss für oberen Lüfter (TOP_FAN1)
33. Prozessor-Netzanschluss (CPU-PWR1)
34. Anschluss Pumpe/Lüfter der Baugruppe zur Prozessorflüssigkühlung (PUMP_FAN1)
35. Speichermodul-Steckplatz (DIMM2)
36. Speichermodul-Steckplatz (DIMM1)
Komponenten der E/A-Platine
ANMERKUNG:
Die Position der Anschlüsse kann abhängig von Ihren gewählten Kaufoptionen variieren.

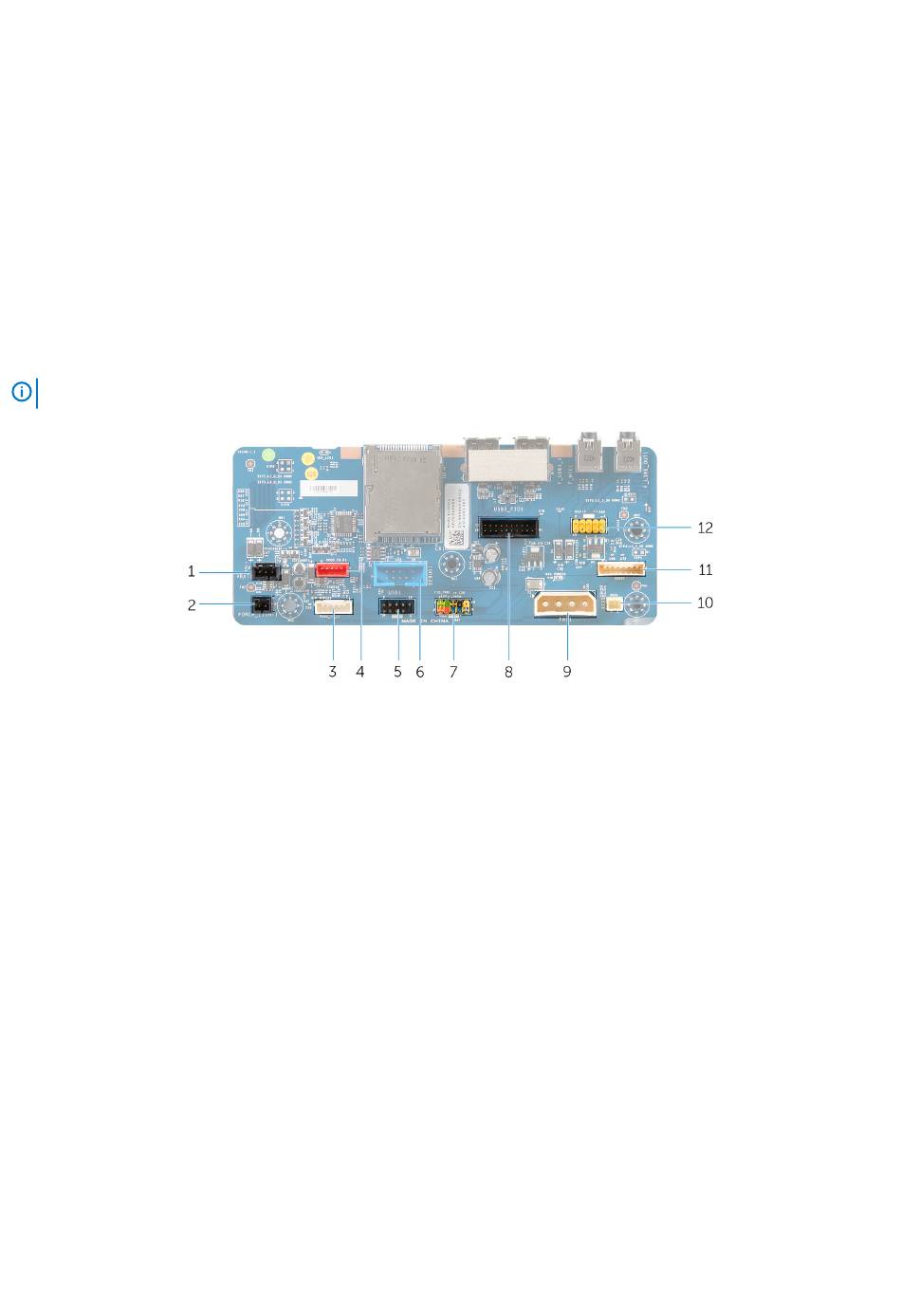

Abbildung 3. Komponenten der E/A-Platine
1. Batterieanschluss der rückseitigen Beleuchtung für den E/A-Zugriff (VBAT1)
2. Anschluss der rückseitigen Beleuchtung für den E/A-Zugriff (PORCH_LIGHT1)
3. Anschluss für linke Theater-Beleuchtung (POGO_IN_L1)
4. Anschluss für rechte Theater-Beleuchtung (POGO_IN_R1)
5. USB-Anschluss (USB1)
6. Debugging-Anschluss (DEBUG1)
7. Anschluss für vordere E/A-Steuerung (FIO_PWR1)
8. Anschluss für vordere I/O (USB3_FIO1)
9. Hauptnetzanschluss (PWR1)
10. Netzanschluss des optischen Laufwerks (ODD1)
11. Anschluss für Logo-Platine (LOGO1)
12. Audioanschluss (AUDIOIO1)
18
