Alienware Area-51 R4 Servicehandbuch Seite 122

b. Bodenplatte
2. Entfernen Sie die drei Schrauben (#6-32x6) von innen, mit denen die Bodenplatte an der linken Seite des Gehäuses befestigt ist.
3. Lösen Sie die Halterungen von der Innenseite des Gehäuses auf der linken Seite, mit denen die Bodenplatte an der linken Seite des
Gehäuses befestigt ist.

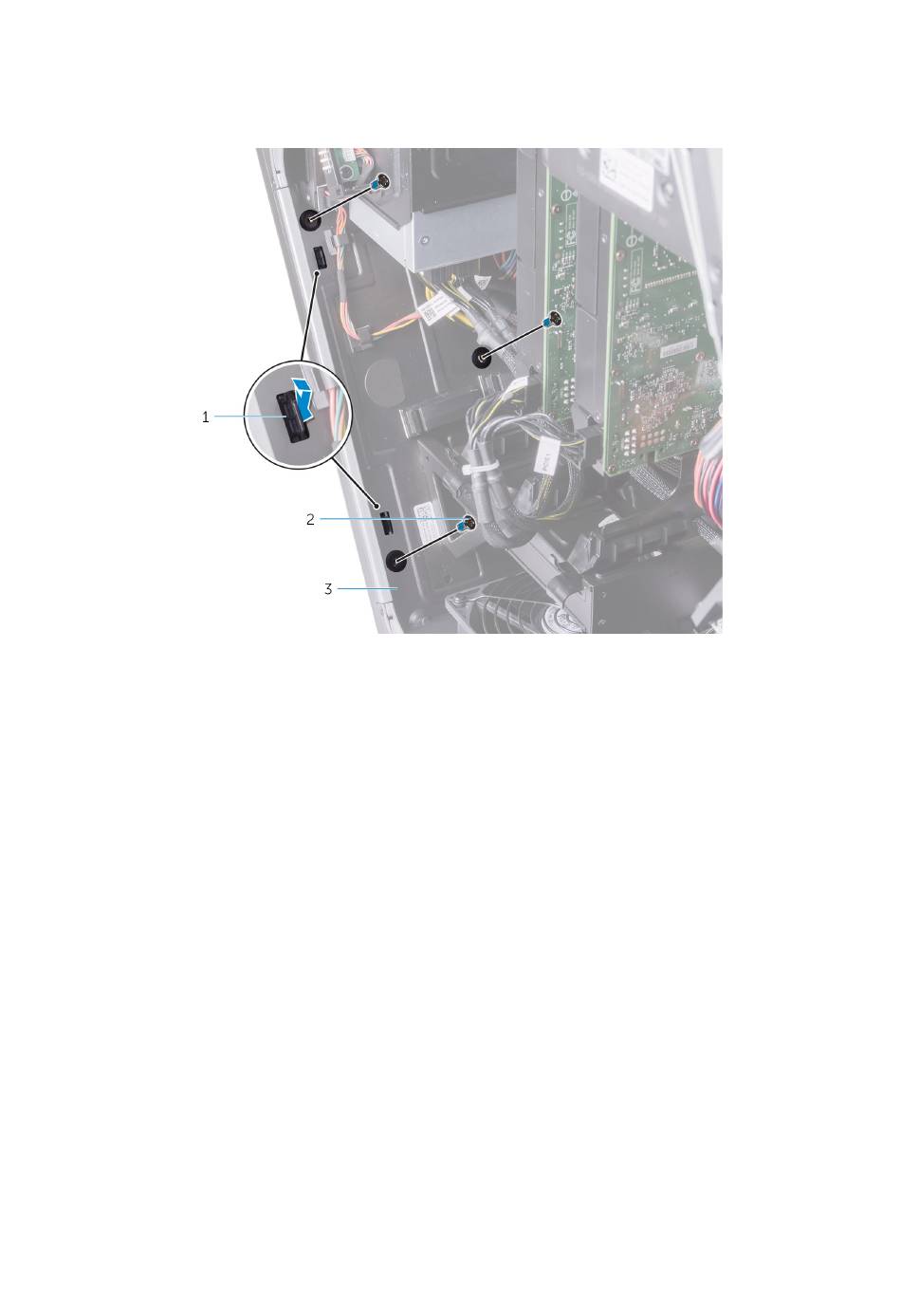

Abbildung 71. Entfernen der Bodenplatte
a. Klammern (2)
b. Schrauben (3)
c. Gehäuse
4. Entfernen Sie die zwei Schrauben (#6-32x6) von innen, mit denen die Bodenplatte an der linken Seite des Gehäuses befestigt ist.
5. Lösen Sie die Halterungen von der Innenseite des Gehäuses auf der rechten Seite, mit denen die Bodenplatte an der rechten Seite des
Gehäuses befestigt ist.
122 Entfernen der Bodenplatte
