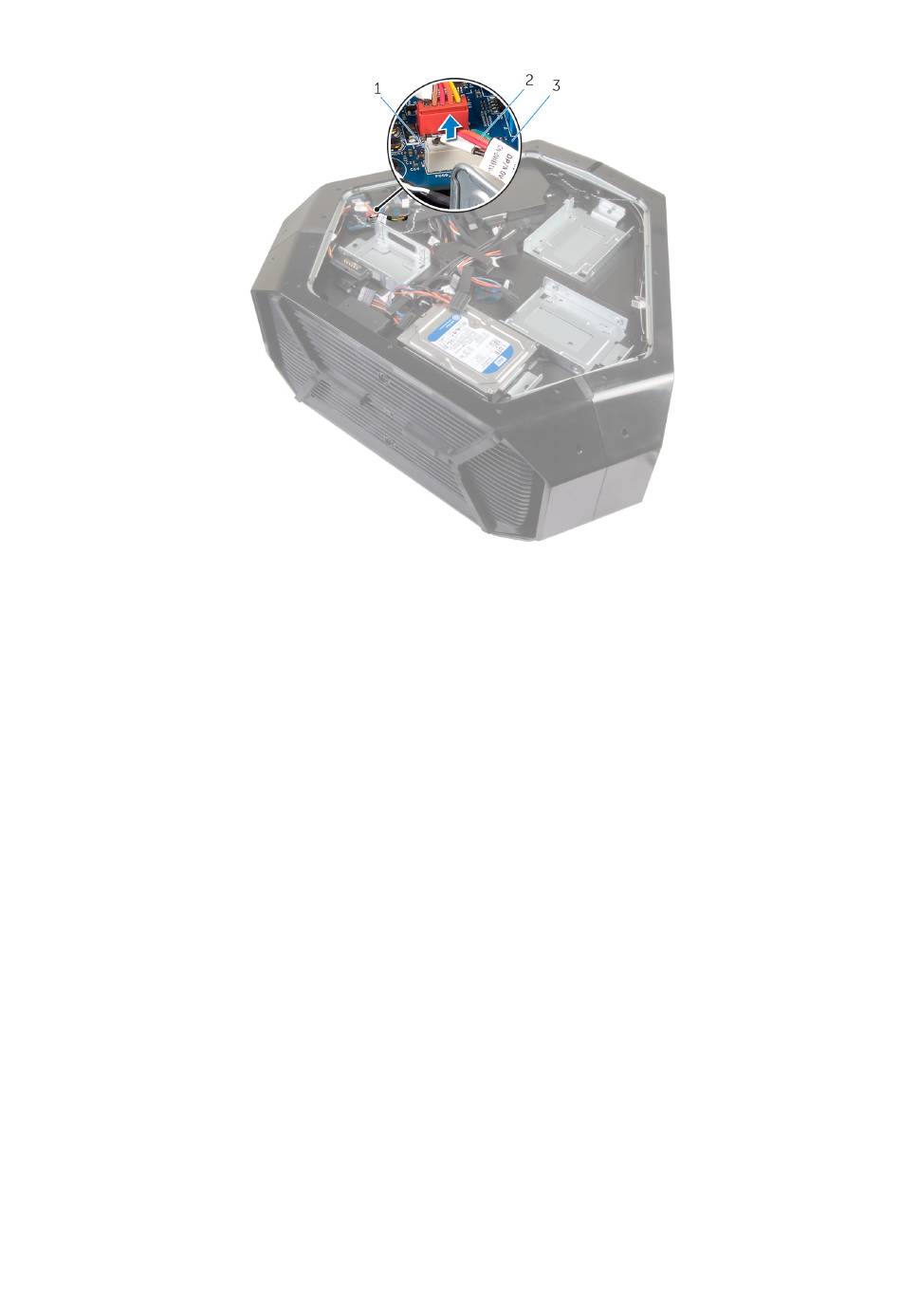

Abbildung 17. Abbildung: Entfernen des linken AlienFX-Anschlusses
a. Anschluss am linken AlienFX-Seitenteil
b. Kabel am linken AlienFX-Seitenteil
c. E/A-Platine
3. Drehen Sie das Gehäuse um.
4. Entfernen Sie das Kabel des AlienFX-Seitenteils durch die Kabelführungen am Gehäuse.
5. Entfernen Sie die Schraube (#6-32x6), mit der die Anschlussbaugruppe des linken AlienFX-Seitenteils am Gehäuse befestigt ist.
6. Entfernen Sie die Anschlussbaugruppe des linken AlienFX-Seitenteils aus dem Gehäuse.
Entfernen des Anschlusses am linken AlienFX-Seitenteil
41
