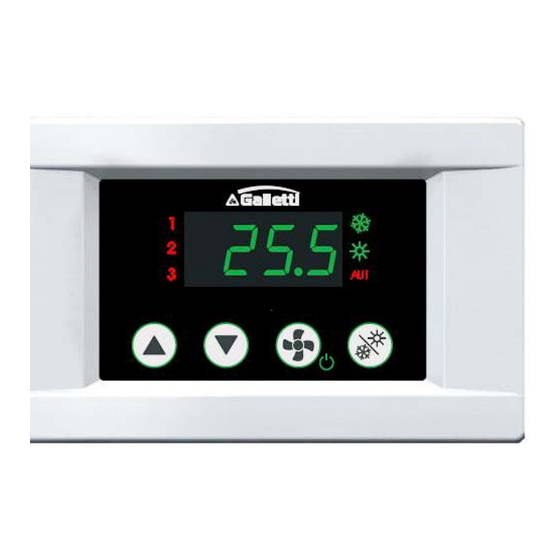

Galletti LED 503 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Galletti Anleitungen
  4. Steuergeräte
  5. LED 503
  6. Bedienungsanleitung

Galletti LED 503 Bedienungsanleitung

Steuerung für endgeräte
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 34

Quicklinks

LED 503
LED 503 ПАНЕЛЬ УПРАВЛЕНИЯ ДЛЯ ТЕРМИНАЛОВ
LED 503
LED 503
LED 503
LED 503
SPM
SPM
SPM
SPM
SPM
LED 503 COMANDO PER TERMINALI
LED 503 CONTROLLER FOR TERMINALS
LED 503 COMMANDE POUR TERMINAUX
LED 503 STEUERUNG FÜR ENDGERÄTE
LED 503 MANDO PARA TERMINALES
LED 503 COMANDO PARA TERMINAIS
LED 503 BESTURING VOOR TERMINALS





LED 503
LED 503 ×ÅÉÑÉÓÔÇÑÉÏ ÃÉÁ ÔÅÑÌÁÔÉÊÁ
LED 503
LED 503
LED 503
I
GB
F
D
E
P
NL
H
RUS
GR

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Galletti LED 503

Inhaltszusammenfassung für Galletti LED 503

  • Seite 1 LED 503 COMANDO PARA TERMINAIS LED 503 BESTURING VOOR TERMINALS      LED 503 LED 503 LED 503 LED 503 LED 503 ПАНЕЛЬ УПРАВЛЕНИЯ ДЛЯ ТЕРМИНАЛОВ LED 503 LED 503 LED 503 ×ÅÉÑÉÓÔÇÑÉÏ ÃÉÁ ÔÅÑÌÁÔÉÊÁ LED 503 LED 503...
  • Seite 2 LED 503 FC66002953 - rev. 02 È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden...
  • Seite 3 LED 503 FC66002953 - rev. 02 È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden...

  • Seite 34: Hauptfunktionen Und Ausstattung

    Steuerung eingeschaltet werden; in der Konfigurationsprozedur der Die Steuerung LED503 wurde geplant, um alle Endgeräte der Anlage der Parameter dient die Taste als Bestätigungstaste. Produktpalette von Galletti mit einem asynchronen Einphasenmotor mit mehreren Geschwindigkeiten zu steuern. TASTE MODE: Ermöglicht die Auswahl des Betriebsmodus, d. h. des HAUPTFUNKTIONEN UND AUSSTATTUNG Modus SOMMER (KÜHLBETRIEB) oder WINTER (HEIZBETRIEB);...

  • Seite 35: Konfigurationsprozedur Der Parameter

    LED 503 KONFIGURATIONSPROZEDUR DER PARAMETER VORGESEHENE KONFIGURATIONEN (PARAMETER P00) Das Thermostat durch langes Drücken der Taste FAN ausschalten Die Steuerung LED503 kann entsprechend der Art des Systems in verschiedenen Modi konfiguriert werden. Die diversen Konfigurationen erhält man durch die angemessene Konfiguration des Parameters P00 (siehe Konfigurationsprozedur der Steuerungsparameter).
  • Seite 36 LED 503 VORGESEHENE KONFIGURATIONEN (PARAMETER P00) > Rohre der Anlage: 2 > Rohre der Anlage: 2 > Ventil : nein > Ventil : 3-Wege > Widerstand : ja > Widerstand : ja > Drehzahl > Drehzahl > Steuerlogik der Umschaltung zwischen Sommer- und Winterbetrieb: Luft >...
  • Seite 37 LED 503 VORGESEHENE KONFIGURATIONEN (PARAMETER P00) STEUERLOGIKEN UMSCHALTUNG VON KÜHL- UND HEIZBETRIEB Es stehen 4 verschiedene Steuerlogiken der Auswahl der Betriebsmodi des > Rohre der Anlage: 4 Thermostats zur Auswahl, die entsprechend der an der Steuerung eingestellten > Ventil : 2-/3-Wege Konfiguration festgelegt werden: >...
  • Seite 38 LED 503 BELÜFTUNG FREIGABE DES WASSERS Der Betrieb der Belüftung ist an die Temperatursteuerung des Anlagenwassers Die Steuerung kann Terminals mit 3 oder 4 Drehzahlstufen steuern gebunden. Entsprechend des Betriebsmodus gibt es verschiedene Freigabeschwellen für den Heiz- und Kühlbetrieb. AUSWAHL DER BETRIEBSDREHZAHL KÜHLBETRIEB...

  • Seite 39: Elektrischer Heizwiderstand

    LED 503 VENTIL ELEKTRISCHER HEIZWIDERSTAND Die Steuerung kann 2 oder 3 Ventile mit ON-/OFF-Betrieb mit einer Der elektrische Heizwiderstand ist eine Vorrichtung, die als eventuelle Versorgungsspannung des Stellantriebs von 230 V steuern. Zusatzheizung gesteuert wird. ÖFFNUNG AUSWAHL Die Öffnung des Ventils wird entsprechend des Betriebssollwertes und der Der Heizwiderstand kann durch gleichzeitiges Drücken der Tasten FAN...

  • Seite 40: Steuerung Der Mindesttemperatur

    LED 503 STEUERUNG DER MINDESTTEMPERATUR ZUSAMMENFASSENDE TABELLE DER SYMBOLE Symbol Zustand des Zustand des Bedeutung Mit dieser Steuerlogik kann mit ausgeschaltetem Thermostat erreicht werden, Steuerung Symbols dass die Raumtemperatur nicht zu sehr sinkt, indem das Terminal für die Leuchtet grün Stand-by notwendige Zeit in den Heizmodus geschaltet wird.

  • Seite 41: Elektronische Steuerkarte (Siehe Abbildung 3)

    LED 503 Symbol Aktivierung Klemmen Minimale Drehzahlstufe N-V1 Mittlere Drehzahlstufe N-V2 Maximale Drehzahlstufe N-V3 Ventil N-Vc Widerstand Zweites Ventil N-Vh Sehr geringe Drehz. Kein Symbol keine Ausgang aktiviert ELEKTRONISCHE STEUERKARTE (SIEHE ABBILDUNG 3) Wobei Ventil Ventil Wärme / Widerstand / sehr geringe Drehz.
  • Seite 42 LED 503 SCHALTPLÄNE (Siehe beigelegte Schaltpläne) Tabelle der Konfigurationen/Pläne Tabelle der Einheiten/Pläne KONFIG. EINHEIT PLAN EINHEIT KONFIGURATION PLAN 01-02-03 AREO AP66000631 4-5-6-13-14-15-22-23-24 FC66003026 WC66000083 25-26-27-28-29-30 FC66003027           ESTRO FC66003022 AREO AP66000631 ...

  • Seite 43: Wandinstallation Der Steuerung (Abbildung 4)

    Die Steuerung eignet sich für die Verwendung der Abdeckrahmen des Rot (minimale Drehz.) Herstellers VIMAR (Serien IDEA und IDEA RONDO'). Weiß (Masseleiter) GALLETTI stellt drei Arten von personalisierten Abdeckrahmen für die Verwendung Grau mit dieser Steuerung zur Verfügung: Braun Grün...
