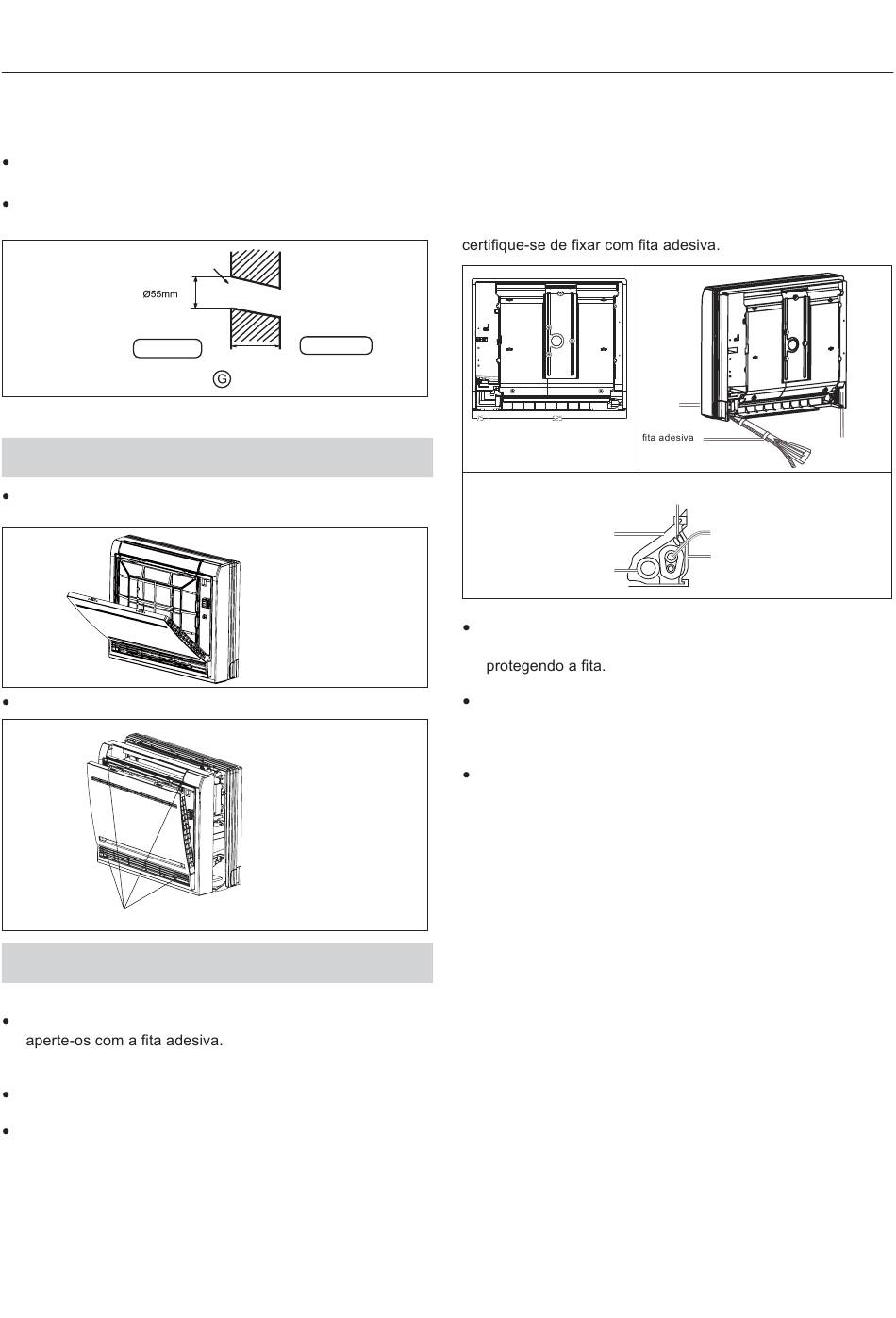

Processo de instalação
Instalação de Unidade Interna
(1) Fazendo um buraco na parede e encaixando a tampa do
furo de tubulação
Faça um buraco de 55mm de diâmetro, descendo
ligeiramente para fora da parede.
Instale a tampa do orifício da tubagem e feche-a com
massa após a instalação.
Furo de parede
Lado interior
(Seção do buraco de parede)
(2) Instalação da Unidade Interior
Remoção da grade dianteira
Fure o painel frontal pelas abas em ambos os lados e
levante-o até que ele pare com um clique.
Solte os quatro parafusos marcados e abra a grade.
Quatro parafusos
Desenho de tubo
[Tubulação traseira]
Extrair os tubos e a mangueira de drenagem, depois
[Tubulação esquerda-esquerda-traseira]
No caso de tubulação do lado esquerdo, corte com uma
pinça, a tampa para a tubulação esquerda.
No caso de tubulação traseira esquerda, dobre os tubos de
acordo com a direção da tubulação para a marca do furo
para a tubulação traseira esquerda, que é marcada em
materiais de isolamento térmico.
Lado exterior
Espessura da parede
Tubulação do furo da tubulação
1. Insira a mangueira de drenagem no entalhe dos materiais
de isolamento térmico da unidade interior.
2. Insira o cabo elétrico interno / externo da parte traseira da
unidade interna e puxe-o para fora na parte frontal, depois
conecte-os.
3. Cubra a face da vedação com óleo refrigerante e conecte os
tubos.
Cubra a parte da conexão com materiais isolantes de calor e
Cabo elétrico interno / externo
Material de
isolamento térmico
Tubulação
O cabo elétrico interno e externo e a mangueira de
drenagem devem ser protegidos com tubulação efrigerante,
[Tubulação de outra direção]
Cortar, com uma pinça, a tampa da tubulação de acordo
com a direção da tubulação e, em seguida, dobre o tubo
de acordo com a posição do orifício da parede. Ao dobrar,
tenha cuidado para não bater nos canos.
Conecte de antemão o cabo elétrico interno / externo e, em
seguida, retire o conectado ao isolamento térmico da peça
de conexão especialmente.
20
Tampa para
tubulação
certa
Fixar com
Mangueira de drenagem
Placa de suporte
para tubos
Tampa para
canalização
esquerda
