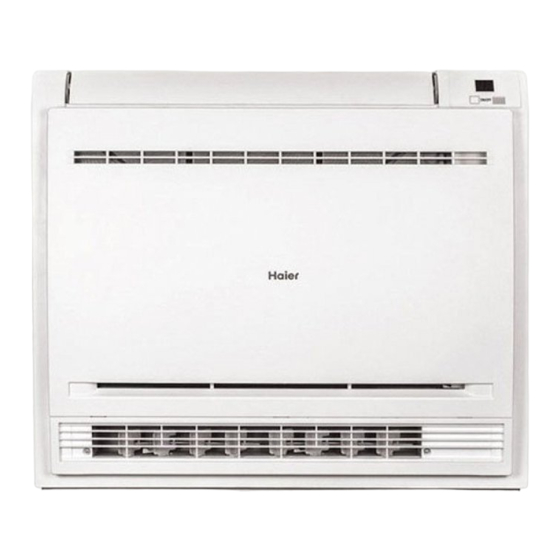

KONSOLENTYP-KLIMAANLAGE
BEDIENUNGSANLEITUNG UND INSTALLATIONSHANDBUCH
y Dieses Gerät darf nur von qualifiziertem Personal installiert, repariert oder gewartet werden.
Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät installieren.
Dieses Gerät beinhaltet R32. Bewahren Sie dieses Handbuch für zukünftiges Nachschlagen
auf.
Bedienungsanleitungen des Herstellers
AF25S2SD1FA
AF35S2SD1FA
AF42S2SD1FA
Inhalt
Vorsichtsmaßnahmen ............................ 5
Sicherheitsmaßnahmen....................... 10
die Fernbedienung............................... 11
Spezielle Funktionen und Anweisungen .13
Problemlösung..................................... 14
Wichtige Informationen für Kunden ..... 16
Wartung ............................................... 17
Installationsverfahren .......................... 18
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Haier AF25S2SD1FA
Inhaltszusammenfassung für Haier AF25S2SD1FA
-
Seite 1: Inhaltsverzeichnis
KONSOLENTYP-KLIMAANLAGE BEDIENUNGSANLEITUNG UND INSTALLATIONSHANDBUCH Inhalt AF25S2SD1FA AF35S2SD1FA Vorsichtsmaßnahmen ......5 Sicherheitsmaßnahmen....... 10 AF42S2SD1FA Bedienungsanleitung für die Fernbedienung....... 11 Spezielle Funktionen und Anweisungen .13 Problemlösung........14 Wichtige Informationen für Kunden ..16 Wartung ..........17 Installationsverfahren ......18 y Dieses Gerät darf nur von qualifiziertem Personal installiert, repariert oder gewartet werden. - Seite 2 Lesen Sie die Vorsichtsmaßnahmen in diesem Handbuch sorgfältig durch, Dieses Gerät beinhaltet R32. bevor Sie das Gerät in Betrieb nehmen. Lesen Sie das technische Lesen Sie das Handbuch für Wartungshinweise Bedienungshandbuch Bewahren Sie dieses Handbuch an einem Ort auf, an dem der Benutzer es leicht finden kann. WARNUNG y Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel, um den Auftauprozess zu beschleunigen oder zur Reinigung.
- Seite 3 WARNUNG y Vor dem Öffnen der Ventile ist eine gelötete, geschweißte oder mechanische Verbindung herzustellen, damit Kältemittel zwischen den Teilen der Kälteanlage fließen kann. Es ist ein Vakuumventil vorzusehen, um das Verbindungsrohr und/oder einen nicht befüllten Teil des Kühlsystems zu evakuieren. y Der maximale Betriebsdruck beträgt 4,3 MPa.
-
Seite 4: Konformität Mit Den Europäischen Vorschriften Für Die Modelle
Haier Industriepark, Qianwangangstraße, Öko-Tech Entwicklungszone, Qingdao 266555,Shandong, VRC KONFORMITÄT MIT DEN EUROPÄISCHEN WICHTIGE INFORMATIONEN BEZÜGLICH VORSCHRIFTEN FÜR DIE MODELLE DES EINGESETZTEN KÄLTEMITTELS Enthält fluorierte Treibhausgase, die vom Kyoto-Protokoll geregelt werden Alle Produkte entsprechen den Vorgaben der Europäischen Union: - Niederspannungsrichtlinie - Elektromagnetische Konformität... -
Seite 5: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen Entsorgung der alten Klimaanlage y Beschädigen Sie keine kältemittelführenden Teile der Klimaanlage, indem Sie die Rohre der Klimaanlage mit Bevor Sie eine alte Klimaanlage entsorgen, die außer Betrieb scharfen oder spitzen Gegenständen durchstechen oder ist, vergewissern Sie sich bitte, dass sie funktionsunfähig und durchbohren, Rohre zerkleinern oder verdrehen oder die sicher ist. - Seite 6 Vorsichtsmaßnahmen Die Installation von Rohrleitungen sollte auf ein Minimum Keine Zündquellen beschränkt werden. Rohrleitungen sind vor physischen y Alle möglichen Zündquellen, einschließlich des Schäden zu schützen und dürfen nicht in einem unbelüfteten Zigarettenrauchens, sollten in ausreichender Entfernung Raum installiert werden, wenn dieser Raum kleiner ist als Am2 von der Montagestelle, Reparatur, Demontage und Entsorgung gehalten werden.
- Seite 7 Vorsichtsmaßnahmen Reparaturen an abgedichteten Komponenten Verfahren zur Kühlmittelbefüllung y Bei Reparaturen an abgedichteten Komponenten müssen y Stellen Sie sicher, dass bei der Verwendung von Füllgeräten alle elektrischen Anschlüsse getrennt werden, bevor die keine Verunreinigungen verschiedener Kältemittel auftreten. abgedichteten Abdeckungen, usw. , entfernt werden. Die Schläuche oder Leitungen müssen so kurz wie Falls es unbedingt erforderlich ist die Geräte während der möglich sein, um die darin enthaltene Kältemittelmenge zu...
- Seite 8 Vorsichtsmaßnahmen Kennzeichnung y Eine kalibrierte Waage muss verfügbar und in einwandfreiem Zustand sein. Die Schläuche müssen sich y Die Geräte sind mit einem Etikett zu versehen, aus dem komplett mit leckagefreien Trennkupplungen und in gutem hervorgeht, dass sie außer Betrieb genommen und von Zustand befinden.
- Seite 9 Vorsichtsmaßnahmen WARNUNG Für die Installation, wenden Sie sich bitte an den Vertrieb/Service. Versuchen Sie nicht, die Klimaanlage selbst zu installieren, da unsachgemäße Eingriffe Stromschlag, Feuer und Wasserleckagen verursachen können. WARNUNG Falls Unregelmässigkeiten, wie z. B. Verbrennungen Verwenden Sie Überprüfen Sie die ordnungsgemäße festgestellt werden, stoppen Sie sofort die eine exklusive Installation der Abwasserleitung.
-
Seite 10: Sicherheitsmaßnahmen
Vorsichtsmaßnahmen [Ort] ANWEISUNGEN: y Die Klimaanlage sollte in gut belüfteten und leicht Bitten Sie den Händler oder den Spezialisten die Installation zugänglichen Räumen installiert werden. auszuführen, die Benutzer sollten es niemals selbst versuchen. y zugänglicher Ort. Nach der Installation sind die folgenden Bedingungen zu Die Klimaanlage sollte sich nicht an den folgenden Stellen beachten. -
Seite 11: Bedienungsanleitung Für Die Fernbedienung
Bedienungsanleitung für die Fernbedienung Funktionsbeschreibung Aussenansicht der Fernbedienung 1. Hochfahren und Alles anzeigen: Nach dem Einlegen der Batterien zeigt die Anzeige für 3 Sekunden alle Symbole an. Die Fernbedienung wechselt dann in den Uhreneinstellmodus. Stellen Sie die Uhr anhand "+"/"-" ein. Betätigen Sie die "Bestätigen"... - Seite 12 Bedienungsanleitung für die Fernbedienung 8. VertikaleSCHWENK-Schaltfläche erneut, um die Funktion abzubrechen. Bitte beachten Sie: Einstellung der Luftstromrichtung Der TURBO/QUIET-Modus ist nur verfügbar, wenn sich das Gerät im Kühl- oder Betätigen Sie die Schaltfläche AUF-/ABSCHWENKEN, um die Position der Heiz-Modus befindet (nicht für den Smart oder Dry-Modus). vertikalen Luftstromlüfter auszuwählen.
-
Seite 13: Steuerung Der Raumluftzufuhr
Bedienungsanleitung für die Fernbedienung LED-Anzeige Kühlungs-LED Fehler-LED Power-LED Heizungs-LED Notschalter Fernsignalempfänger EIN/AUS Notbetrieb des Innengerätes y Falls die Fernbedienung versagt oder beschädigt wird, kann Notschalter der Notschalter unter dem Bedienfeld betätigt werden (wie in der Abbildung gezeigt). y Im AUS-Zustand kann durch Betätigen des Notschalters der automatische Betrieb eingeschaltet werden. -
Seite 14: Problemlösung
Problemlösung Die folgenden Funktionen sind keine Fehlfunktionen Der Strömungsschall ist zu hören Wenn das Klimagerät gestartet wird und wenn der Kompressor während des Betriebs startet oder stoppt oder wenn das Klimagerät gestoppt wird, ertönt manchmal ein “ Bi- Bi-” oder “ Godo-Godo” Geräusch. - Seite 15 Problemlösung Unausreichende Kühlung oder Heizung Ist der Luftfilter zu Horizontale Schwingjalousie Betriebssteuerung verschmutzt? nach oben?(im HEAT-Modus) wurde gemäss Bedarf angepasst. Ist der Luftein- oder Wurden Türen -austritt behindert? oder Fenster offen gelassen? Unausreichende Kühlung Gibt es im Direktes Zu viele Raum noch Sonnenlicht in Menschen im...
-
Seite 16: Wichtige Informationen Für Kunden
Wichtige Informationen für Kunden Wichtige Informationen für Kunden y Bitte installieren Sie die Klimaanlage gemäß den in dieser Anleitung angegebenen Vorschriften, um sicherzustellen, dass die Klimaanlage ordnungsgemäß funktioniert. y Achten Sie darauf, dass während des Transports der Klimaanlage die Oberfläche des Gehäuses nicht zerkratzt wird. -
Seite 17: Wartung
Wichtige Informationen für Kunden Reinigen Sie das Gerät Einstellung der richtigen Behindern Sie den Fernbedienung Innenraum-Gehäuse Raumtemperatur Luftein- oder -austritt nicht. Wischen Sie die Klimaanlage mit einem Richtige weichen und trockenen Tuch ab. Bei Temperatur starken Flecken verwenden Sie ein neutrales, mit Wasser verdünntes Verwenden Sie kein Wasser, wischen Sie Reinigungsmittel. -
Seite 18: Installationsverfahren
Installationsverfahren VORSICHT: Um eine ordnungsgemäße Installation zu gewährleisten, lesen Sie die “Vorsichtshinweise” sorgfältig durch, bevor Sie handeln. Starten Sie das Gerät nach der Installation ordnungsgemäß und zeigen Sie dem Kunden, wie das Gerät zu bedienen und zu warten ist. Bedeutung von Warnungen und Vorsichtsmaßnahmen: WARNUNG: Bei Nichtbeachtung können schwere Verletzungen oder sogar der Todesfall eintreten. -
Seite 19: Vor Der Montage
Installationsverfahren VOR DER MONTAGE < Das Zubehör darf erst nach der Montage entsorgt werden > y Legen Sie fest, wie das Gerät zum Aufstellungsort transportiert werden soll. y Entfernen Sie die Verpackung erst, wenn das Gerät den Aufstellungsort erreicht hat. y Falls das Auspacken unvermeidlich ist, schützen Sie das Gerät ordnungsgemäß. -
Seite 20: Installation Des Innengerätes
Installationsverfahren Installation des Innengerätes y Bei links-rückseitigen Rohrleitungen biegen Sie die Rohre entsprechend der Rohrleitungsrichtung bis zur (1) Bohren Sie ein Loch in die Wand und montieren Sie Lochmarkierung für links-rückseitige Rohrleitungen, die Rohrlochabdeckung die auf Wärmedämmstoffen gekennzeichnet ist. y Bohren Sie ein Loch mit einem Durchmesser von 1. - Seite 21 Installationsverfahren Befestigung des Gehäuses des Innengerätes Die Installation im Innenbereich kann anhand eine der folgenden zwei Methoden erfolgen: Hängende Wand Konsolenmodus Wandbrett y Befestigen Sie das Wandbrett und verwenden Sie dann vier Schrauben, um das Gerät an der Wand zu befestigen. Gemäss der Abbildung.
-
Seite 22: Rohrgröße
Rohrverbindung (Für Flüssigkeitsleitung) Bördelmutter Isolator (Zubehör) (Für die Gasleitung) Gasleitung Flüssigkeitsleitung Rohrgröße Tabelle 1 Drehmoment Modell Flüssigkeitsseitig Gasseitig Rohrgröße A(mm) Bördelform anziehen AF25S2SD1FA 1420~1720N.cm Φ6.35 8.3~8.7 AF35S2SD1FA ø6.35mm ø9.52mm (144~176kgf.cm) AF42S2SD1FA 3270~3990N.cm Φ9.52 12.0~12.4 (333~407kgf.cm) 4950~6030N.cm Φ12.7 12.4~16.6 (490~500kgf.cm) 6180~7540N.cm Φ15.88... - Seite 23 Installationsverfahren VERDRAHTUNGSANSCHLUSS Führen Sie die Verkabelung zur Stromversorgung des Außengerätes durch, so dass die Stromversorgung des Innengerätes über Klemmen erfolgt. Die Spezifikation des Netzkabels ist H05RN-F3G 4. 0mm Die Spezifikation des Kabels zwischen Innengerät und Außengerät ist H05RN-F4G 2. 5mm Klemmenleiste Innengerät Klemmenleiste des...
- Seite 24 Adresse: Haier Industriepark, Qianwangangstraße, Öko-Tech Entwicklungszone, Qingdao 266555, Shandong, V. R. C Kontakte: TEL +16-532-88936943; FAX +86-532-8893-6999 Website: www.haier.com...
