Anschluss ELT 18-HT

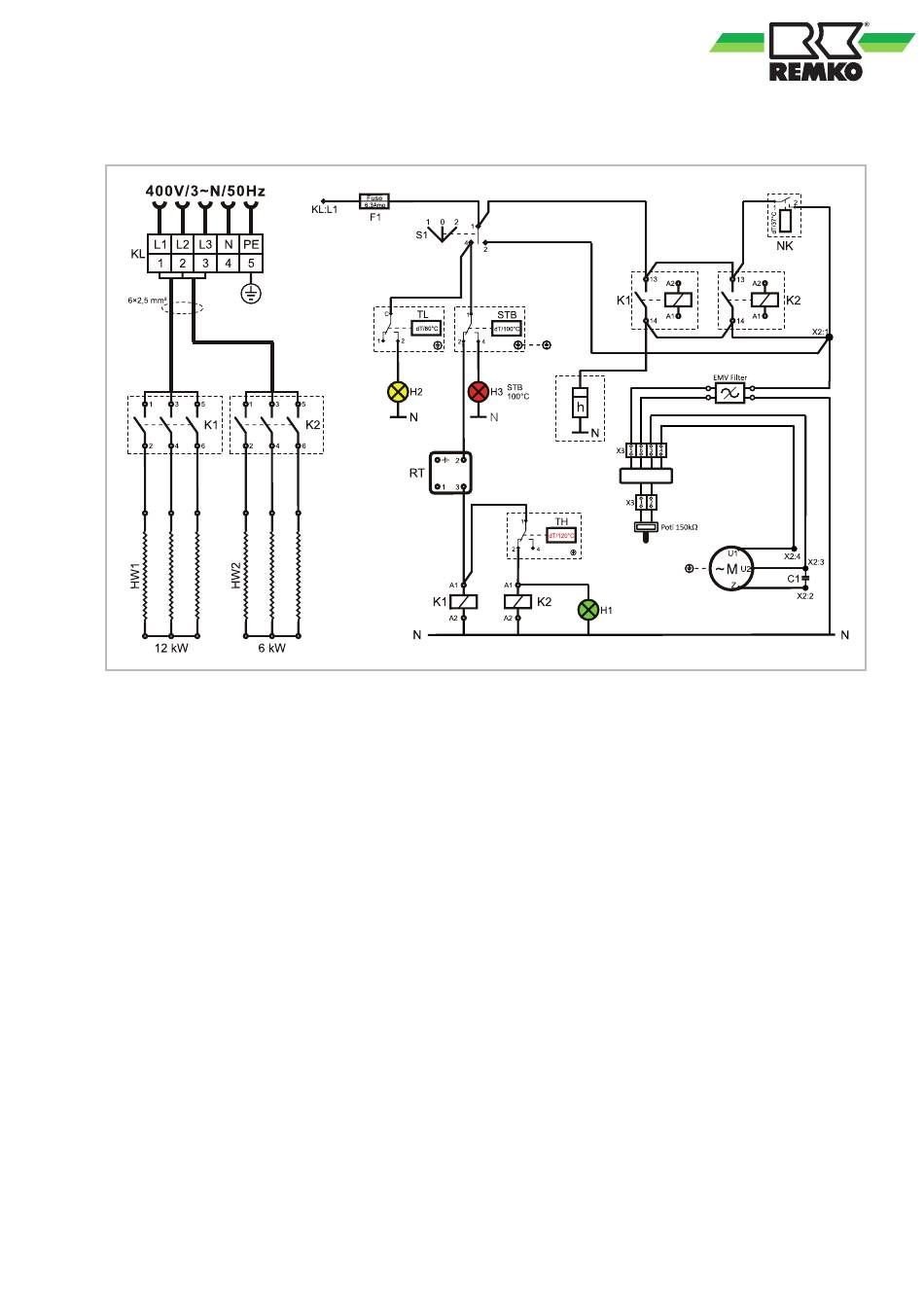

Abb. 2: Elektrisches Anschlussschema
C1:
Kondensator
H1:
Grün - Grünlicht an = 18 kW Power
ab 120 °C Grünlicht aus = 12 kW Power
H2:
Gelb - HT-Betrieb ab 80 °C
H3:
Rot - STB 100 °C
HW: Spezial Heizeinsatz
KL:
Anschlussklemmleiste
K1:
Schaltschütz 1
K2:
Schaltschütz 2
LR:
Leistungsregler
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
LR
M:
Ventilatormotor
N:
Betriebsstundenzähler (optional)
NK:
Nachkühlthermostat
RT:
Thermostatsteckdose
S1:
Betriebsschalter
1 = Lüften / 2 = Heizen
STB: Sicherheitsthemostat
TH:
Temperaturregler
TL
Temperaturregler
BU
BK
BU
BN
BN
11
