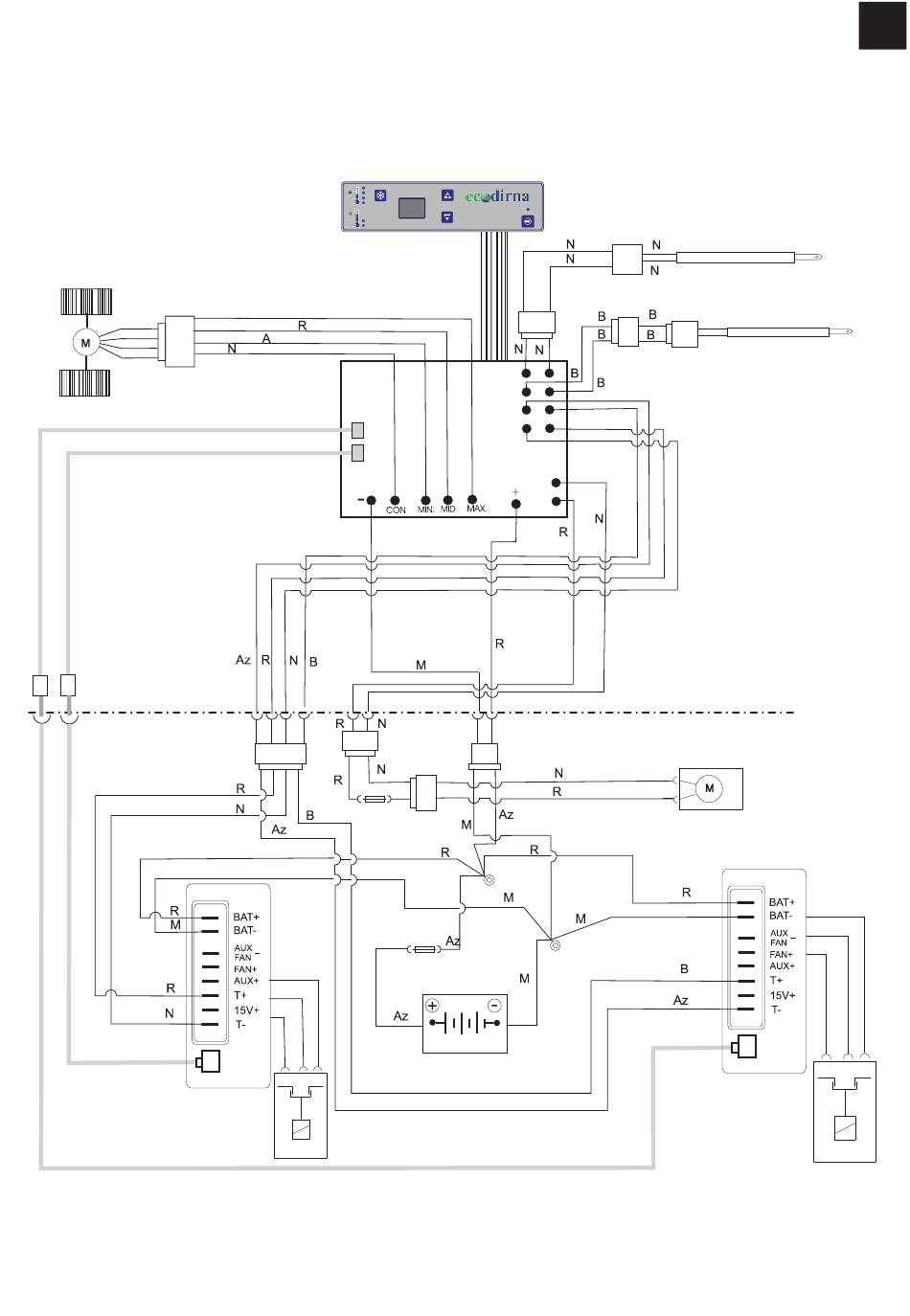

Elektrischer Schaltplan

ºC
ºF
ON/OFF
TEMP
Temperaturfühler (seitlich)
Gebläse Innenraum
Flachbandleitung
Na
Frostschutzsonde (Verdampfer)
Kommunikationskabel
Elektroniksteuerung
Lüfter (Kondensator)
elektronisches
Sicherung
Modul Kom-
10 A.
pressor
Sicherung
50 A.
Batterie (Fahrzeug)
Kompressor
Kompressor
21
