Nomenclatura; Monitor; Instalación; Monitor Mural - Extel I TOUCH Installations- Und Bedienungsanleitung

3

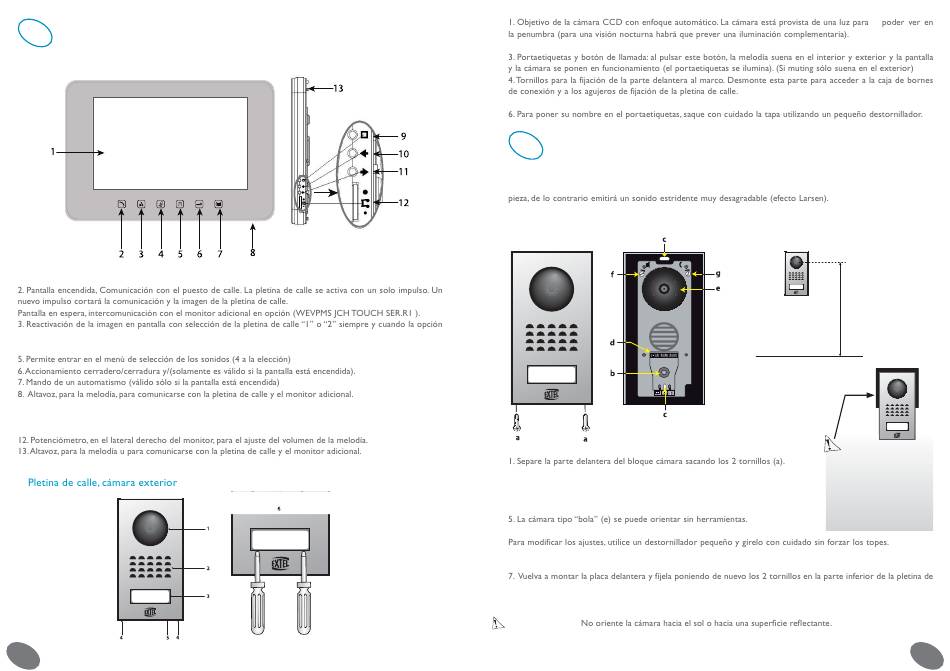

NOMENCLATURA

a. Monitor
1. Pantalla de control color de 26 cm en la que aparece la cara de su visitante.
WEVPPL JCH TOUCH SER.R1 esté instalada.
4. Modo silencio, corta el timbre
9. Tecla para entrar en menú ajustes pantalla/ Marcha/Paraca de las luces del marco.
10. Pantalla encendida aumenta el ajuste; pantalla apagada aumenta la luminosidad del marco
11. Pantalla encendida disminuye el ajuste; pantalla apagada reduce la luminosidad del marco
b.
4ES CFI EXTEL ITOUCH - 12/2009 - V1
2. Altavoz: permite ser escuchado en el exterior.
5. Micro, permite comunicarse con el interior.
4
INSTALACIÓN
IMPORTANTE :
Si prueba el videoportero antes de instalarlo, no ponga a funcionar la pletina de calle y el monitor en la misma
a. Monitor mural
C+ C-
2. Introduzca el cable de 2 hilos procedente del monitor y el del cerradero
y/o el del accionamiento del automatismo a través del prensaestopas (b).
3. Fije la pletina de calle a la columna introduciendo 2 tornillos en los agujeros (c).
4. Conecte los cables a la caja de bornes (d).
6. 2 ajustes accesibles en la parte superior de la pletina de calle:
(f) hacia la izquierda, ajuste del volumen del altavoz de la pletina de calle.
(g) hacia la derecha, ajuste del volumen del altavoz del monitor.
calle (a).
Encajar la parte frontal en las ranuras situadas en la parte superior de la pletina de calle.
ATTENZIONE :
CFI EXTEL ITOUCH - 12/2009 - V1
1,60 m
Ponga una junta de
silicona en la mitad superior,
entre la pletina de calle y la
pared. No eche silicona en la
mitad inferior para evitar la
posible formación de vaho y
la oxidación prematura de los
componentes eléctricos.
5ES
