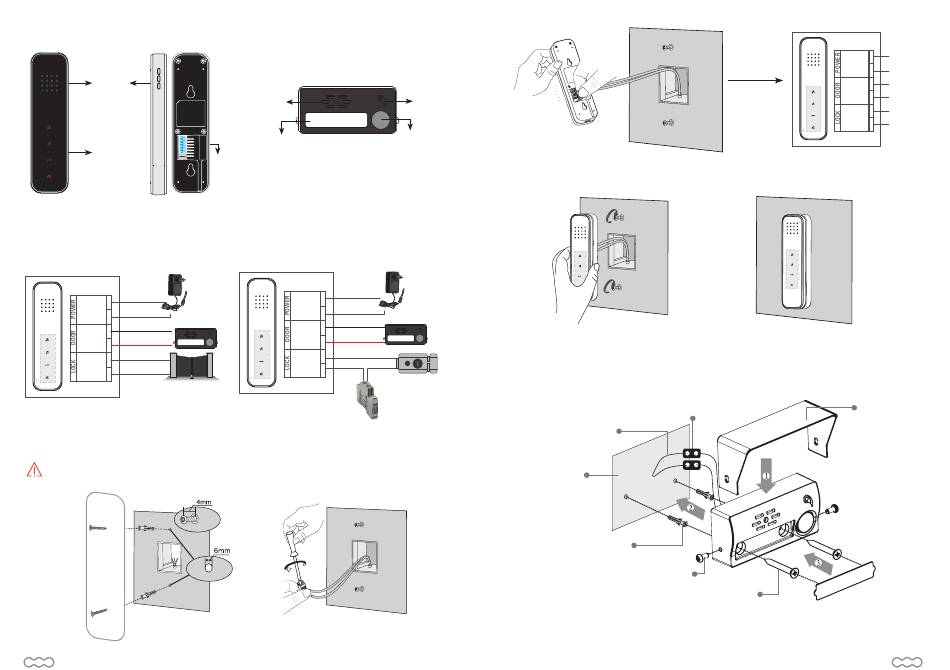

B2- Presentación del producto
Altavoz
Teclas táctiles
retroiluminadas
C- CABLEADO / INSTALACIÓN

C1- Esquema de cableado

+
VCC
1
-
GND 2
A1 3 negro
A2 rojo
4
S1 5
S2 6
C2- Instalación
Instalación y conexión del teléfono
Cuidado : respetar las polaridades en la conexión
1
18 ES
Altavoz
Placa retroiluminada
para el nombre
Conector
+
VCC 1
-
GND 2
A1 negro
3
rojo
A2 4
S1
5
S2 6
Opción
2
3
Micrófono
Botón de llamada
4
Instalación y conexión de la placa exterior
Cable de conexión
Pared
5
Conector
Taco
Tornillo de fijación (visera)
Tornillo de fijación (pared)
VCC 1
GND 2
A1 3
A2 4
S1 5
S2 6
Esquema de cableado : ver página 18
Visera
ES
19
