ÜBERSICHT

A- Vorsichtsmassnahmen beim betrieb ............................................................................................................................... 22
B- Beschreibung ........................................................................................................................................................................ 22
B1 - Inhalt/abmessungen ....................................................................................................................................... 22
B2 - Produktpräsentation ........................................................................................................................................ 23
C- Anschluss/installation ........................................................................................................................................................ 23
C1 - Schaltplan .......................................................................................................................................................... 23
C2 - Installation ......................................................................................................................................................... 23
D- Gebrauch................................................................................................................................................................................ 25
E- Technische eigenschaften.................................................................................................................................................. 25
F- Technischer support ............................................................................................................................................................ 25
Pannenhilfe ................................................................................................................................................................ 25
G- Garantie.................................................................................................................................................................................. 26
H- Warnhinweise ...................................................................................................................................................................... 26

A- VORSICHTSMASSNAHMEN BEIM BETRIEB

Die Gebrauchsanweisung ist fester Bestandteil Ihres Produktes. Diese Anweisungen dienen Ihrer Sicherheit.
Lesen Sie diese aufmerksam vor Gebrauch des Produktes und bewahren Sie sie zum späteren Nachschlagen auf.
Wählen Sie einen geeigneten Aufstellort. Stellen Sie sicher, dass die Dübel problemlos in die Wände eingeführt
werden können. Die Spannungsversorgung darf erst dann hergestellt werden, wenn die Anlage fertig installiert
und abgenommen wurde. Die elektrischen Anschlüsse sowie die Einstellungen müssen vorschriftsmäßig und von
einem qualifizierten Fachmann durchgeführt werden. Das Netzteil muss an einem trockenen Ort installiert werden.
Stellen Sie sicher, dass dieses Produkt ausschließlich zweckmäßig verwendet wird.
B- BESCHREIBUNG

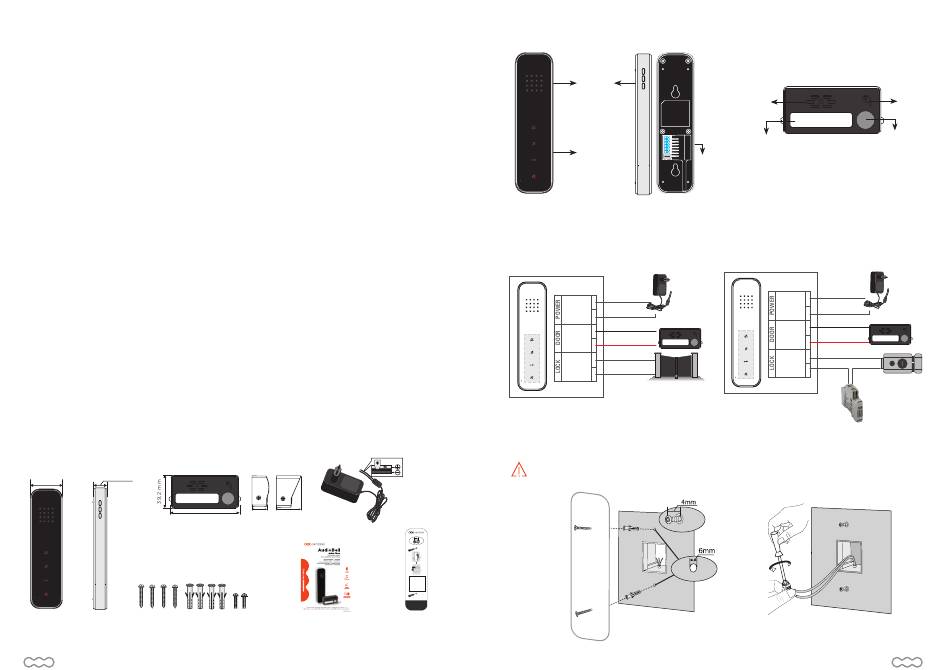

B1- Inhalt/abmessungen
20 mm
48,6 mm
Schrauben
Apparat
22 DE
20,9 mm 30,5 mm
80 mm
Türstation
Netzteil
Gebrauchsanweisung
B2- Produktpräsentation
C- ANSCHLUSS / INSTALLATION
C1- Schaltplan
C2- Installation
Sprechgerät
Beachten Sie beim Anschluss zwingend die Polung!
1
PAF0004/0005
Gabarit de pose
Installation guide
Guida per l'installazione
Guía de instalación
Einbauschlabone
Montagepatroon
Einbauschablone
Lautsprecher
Lautsprecher
Hintergrundbeleuchtetes Namensschild
Hintergrundbeleuchtete
Tasten
Stecker
+
VCC
1
-
GND 2
A1 3 schwarz
A2 weiß
4
S1 5
S2 6
Mikrofon
Rufknopf
+
VCC 1
-
GND 2
A1 schwarz
3
weiß
A2 4
S1
5
S2 6
Option
2
DE
23
