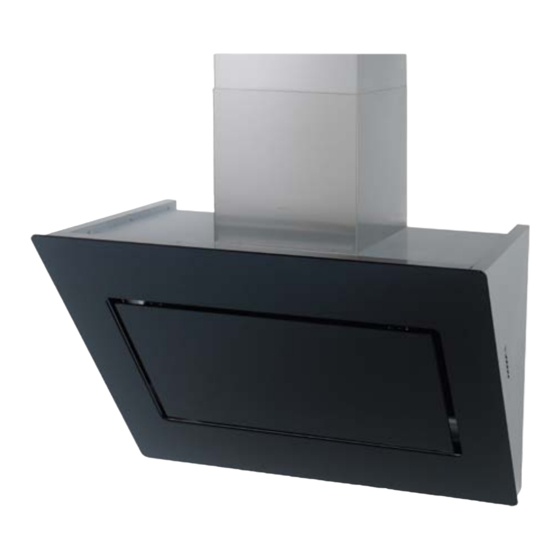

Wesco WHC nobile Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Wesco WHC nobile
Inhaltszusammenfassung für Wesco WHC nobile
- Seite 1 WHC nobile / WHC diano Bedienungsanleitung | Mode d'emploi | manuale d'istruzioni...
- Seite 2 Eine gute Küche ist das Fundament allen Glücks. Auguste Escoffier (1846 – 1935...
-
Seite 3: Inhaltsverzeichnis
Inhalt Verstehen – Benutzen – KoMfort genIessen Bekommt Ihre Küche genug Luft? Vor dem Kochen Ruhig und entspannt kochen Nach dem Kochen für Ihre sIcherheIt aufBau des geräts BedIenen Luft absaugen Beleuchtung ein- und ausschalten reInIgen und Warten Dunstabzugshaube reinigen Fettfilter reinigen Leuchtmittel auswechseln Filterkassetten kontrollieren / auswechseln... -
Seite 4: Verstehen - Benutzen - Komfort Geniessen
Verstehen – Benutzen – KoMfort genIessen In diesem ersten Kapitel erhalten Sie Hintergrundinformationen zu Ihrer Dunstabzugshaube und zum optimalen Einsatz in jeder Koch- phase Wir empfehlen Ihnen, diese Bedienungsanleitung vor dem erst- maligen Betrieb Ihrer Dunstabzugshaube zu lesen Bekommt Ihre Küche genug luft? Es gibt zwei Varianten von Dunstabzugshauben: ablufthauben führen die gereinigte Luft aus dem Gebäude ƒ... - Seite 5 VERStEHEN – BENutzEN – KomFoRt GENIESSEN ablufthauben W Abbildung 1 1 Luftströmung bei Ablufthauben Ablufthauben führen die verschmutze Raumluft nach aussen und benötigen daher auch wieder die gleiche menge an frischer Luft Diese frische Luft wird auch als zuluft bezeichnet Sie kann durch ein geöffnetes Fenster einströmen Es können können aber auch folgende Lösungen bei Ihnen ausge- führt worden sein:...
- Seite 6 VERStEHEN – BENutzEN – KomFoRt GENIESSEN Ist die menge der nachströmenden zuluft kleiner als die der abge- saugten Raumluft, kann sich das auf verschiedene Arten negativ auswirken: ƒ verringerte Saugleistung lauteres motorengeräusch ƒ ƒ unkontrolliert bewegende bis zuschlagende Fenster und türen ƒ...
- Seite 7 Kochen auf und muss regelmässig gereinigt werden Das Filter- medium in den Geruchsfilterkassetten absorbiert die verbleibenden gasförmigen Gerüche WESCO Comfort Geruchsfilterkassetten haben bei durchschnittlicher Kochtätigkeit eine Lebensdauer von bis zu fünf Jahren Besonders bei umlufthauben ist es sehr wichtig, dass Sie die Dunst-...
-
Seite 8: Vor Dem Kochen
VERStEHEN – BENutzEN – KomFoRt GENIESSEN Vor dem Kochen Abbildung 1 3 Lüftung rechtzeitig einschalten Schalten Sie Ihre Dunstabzugshaube am besten zusammen mit Ihrem Kochfeld ein Entstehende Abluft wird so frühzeitig abgeführt und eine Geruchsentwicklung vermieden Verwenden Sie Ihre Dunstabzugshaube auch, um andere störende Gerüche wie zum Beispiel von zwiebeln und Knoblauch, Backofen, mikrowelle oder Steamer,... -
Seite 9: Ruhig Und Entspannt Kochen
VERStEHEN – BENutzEN – KomFoRt GENIESSEN ruhig und entspannt kochen W Abbildung 1 4 Dunstströmung beim Kochen Sie können die Dunstströmung der abgesaugten Luft leicht beein- flussen, wenn Sie die folgenden Empfehlungen beachten: Vermeiden Sie schnelle Bewegungen um den Herd ƒ... -
Seite 10: Koch- Oder Lüftungssituation
VERStEHEN – BENutzEN – KomFoRt GENIESSEN Passen Sie die Saugleistung Ihrer Dunstabzugshaube an die jeweilige Lüftungssituation an tabelle 1 1 Koch- oder lüftungssituation empfohlene Empfohlene Leistungsstufen leistungsstufe ƒ Speisen warmhalten Raum belüften ƒ ƒ Kochen auf einer Herdplatte Einsatz des Backofens ƒ... -
Seite 11: Nach Dem Kochen
VERStEHEN – BENutzEN – KomFoRt GENIESSEN nach dem Kochen W Abbildung 1 5 Betrieb nach dem Kochen Schalten Sie Ihre Dunstabzugshaube nach dem Kochen nicht sofort aus, denn es stehen sicherlich noch Pfannen und Schüsseln herum, die viele Gerüche verbreiten Besonders Bratpfannen sollten auch in leerem, schmutzigem zustand unter der Haube stehen Auch auf der kleinsten Leistungsstufe wird die Raumluft noch gereinigt und das Filtermedium in den Geruchsfilterkassetten kann... -
Seite 12: Für Ihre Sicherheit
für Ihre sIcherheIt Ihre Dunstabzugshaube wurde von uns nach den annerkannten Regeln der technik hergestellt und sicherheitstechnisch geprüft Wir empfehlen Ihnen, diese Bedienungsanleitung in der Nähe Ihrer Dunstabzugshaube aufzubewahren elektrische gefahren vermeiden Arbeiten an Bauteilen mit elektrischer Spannung sind gefährlich Lassen Sie Änderungen am elektrischen Anschluss oder beschädigte Anschlussleitungen nur vom Hersteller, seinem Kundendienst, einem Elektroinstallateur oder einer qualifizierten Fachkraft durchführen. - Seite 13 FüR IHRE SICHERHEIt frischluftzufuhr sicherstellen Frischluftzufuhr ist besonders wichtig, wenn z B ein offener Kamin, ein Gas-Durchlauferhitzer oder ein Holzofen vorhanden ist Achten Sie auf ausreichende Frischluftzufuhr Bestimmungsgemäss verwenden Verwenden Sie Ihre Dunstabzugshaube nur zum Absaugen und Reinigen der Raumluft in Küche oder Wohnraum sicherheitshinweis Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschliesslich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen...
-
Seite 14: Aufbau Des Geräts
aufBau des geräts Bedienelemente und anzeige Abbildung 3 1 Bedienelemente und Anzeige Stufenanzeige Saugleistung / Fettfilter-Sättigungs- anzeige / Filterkassetten-Sättigungsanzeige Beleuchtung ein-/ausschalten Ventilator ein-/ausschalten Nachlauf ein-/ausschalten Saugleistung verringern ... -
Seite 15: Aufbau Des Gerätes
AuFBAu DES GERÄtES filter und leuchtmittel Whc nobile W Abbildung 3 2 Filter und Leuchtmittel Filterkassetten Fettfilter Leuchten... - Seite 16 AuFBAu DES GERÄtES filter und leuchtmittel Whc diano Abbildung 3 3 Filter und Leuchtmittel Filterkassetten Fettfilter Leuchten...
-
Seite 17: Bedienen
BedIenen luft absaugen Ventilator ein- und ausschalten Drücken Sie die taste Der Ventilator ist eingeschaltet Die ziffer 1 in der Stufenanzeige leuchtet Drücken Sie nochmals die taste Der Ventilator ist ausgeschaltet Die ziffer 1 in der Stufenanzeige leuchtet nicht saugleistung einstellen Sie können an Ihrer Dunstabzugshaube 4 verschiedene Leistungs- stufen wählen Die Leistungsstufe 1 entspricht der niedrigsten Saugleistung, die... - Seite 18 saugleistung verringern Drücken Sie die taste Die Saugleistung wird verringert Die ziffer der eingestellten Leistungsstufe in der Stufenanzeige leuchtet nachlauf ein- und ausschalten Drücken Sie die taste Der ziffer in der Stufenanzeige blinkt Der Ventilator schaltet sich in Leistungsstufe 1 nach 2 Stunden, in Leistungsstufe 2 nach 30 minuten, in Leistungsstufe 3 nach 10 minuten und in Leistungsstufe 4 nach 2 minuten automatisch ab nachlauf abbrechen...
-
Seite 19: Beleuchtung Ein- Und Ausschalten
filterkassetten-sättigungsanzeige Nach Aufleuchten (1000 h) der Filterkassetten-Sättigungsanzeige empfehlen wir Ihnen: ƒ bei Ablufthauben visuelle Kontrolle des Verschmutzungsgrades, Austausch bei gravierender Verschmutzung der untersten sichtbaren Geräusch- filterkassette. Austausch aller Filterkassetten wenn die Saugleistung oder die Geruchsabsorbierung nicht mehr ausreichend ist ƒ bei umlufthauben Austausch aller Filterkassetten nach Aufleuchten der Filterkasset- ten-Sättigungsanzeige... -
Seite 20: Reinigen Und Warten
Warten Wir empfehlen Ihnen, nur original WESCo-Reinigungs mittel und Ersatzteile zu verwenden Eine Übersicht der Reinigungsmittel und Ersatzteile finden Sie im Kapitel 6 «REINIGuNGSmIttEL uND ERSAtztEILE» dunstabzugshaube reinigen Wir empfehlen Ihnen, die Dunstabzugshaube regelmässig zu reinigen Warnung! elektrische spannung... - Seite 21 Decken Sie das Kochfeld ab, damit es durch herabfallende Gegen- stände nicht beschädigt wird Reinigung der Edelstahlflächen: Befeuchten Sie einen Lappen mit WESCo Reinigungsmittel und reiben Sie die Dunstabzugshaube in Schleifrichtung damit ab Reinigung des Glases: Befeuchten Sie einen Lappen mit einem Glasreinigungsmittel und reinigen Sie damit vorsichtig das Glas Zur Reinigung des Glases dürfen die im Glas befindlichen Schrau-...
-
Seite 22: Fettfilter Reinigen
WHC nobile: Glasdeckel durch ziehen unten mittig magnetverschluss lösen und aufklappen WHC nobile: Glasdeckel mit den am Scharnier befestigten Splinten sichern, um das ungewollte Schliessen zu verhindern WHC diano: Glasdeckel aufklappen Abbildung 5 1... - Seite 23 Reinigen Sie stark verschmutzte Fettfilter ohne Geschirr in der Spülmaschine Manuell spülen: Weichen Sie die Fettfilter in heißem Wasser mit WESCO-Reiniger ca 4 Stunden ein Spülen Sie die Fettfilter mit Wasser ab und lassen Sie diese abtropfen. Die Fettfilter können sich nach der Reinigung leicht verfärben und matt werden Dies ist kein Qualitätsmangel und beeinträchtigt die...
- Seite 24 Abbildung 5 3 wieder ein Abbildung 5 3 Fettfilter einsetzen WHC nobile: Splinte gemäss Abbildung 5 4 in Halterung an Scharnier zurückstecken Abbildung 5 4 WHC nobile: Glasdeckel entsichern Glasdeckel schliessen...
-
Seite 25: Leuchtmittel Auswechseln
REINIGEN uND WARtEN leuchtmittel auswechseln Vorsicht! Heisse Oberfläche Verbrennungsgefahr durch heisse Leuchte Warten Sie, bis die Leuchte abgekühlt ist Entfernen Sie die Leuchte mit einem Schraubenzieher W Abbildung 5 5 Leuchtmittel entfernen Nehmen Sie ein neues Leuchtmittel mit einem weichen tuch aus der Verpackung Setzen Sie das neue Leuchtmittel in die Leuchte ein Prüfen Sie die Beleuchtung... -
Seite 26: Filterkassetten Kontrollieren/Auswechseln
REINIGEN uND WARtEN filterkassetten kontrollieren/auswechseln Nach Aufleuchten der Filterkassetten-Sättigungsanzeige empfehlen wir Ihnen: ƒ bei Ablufthauben visuelle Kontrolle des Verschmutzungsgrades, Austausch bei gravierender Verschmutzung der untersten sichtbaren Geräusch- filterkassette. Austausch der Filterkassetten wenn die Saugleistung nicht mehr ausreichend ist bei umlufthauben: ƒ... - Seite 27 REINIGEN uND WARtEN fettfilter entnehmen Warnung! elektrische spannung Schwere Verletzungen oder tod durch elektrische Spannung Schalten Sie vor Arbeiten hinter den Fettfiltern die Netz- sicherung der Dunstabzugshaube stromlos Decken Sie das Kochfeld ab, damit es durch herabfallende Gegen- stände nicht beschädigt wird Entnehmen Sie den Fettfilter wie in diesem Kapitel unter «FEttFILtER REINIGEN»...
- Seite 28 REINIGEN uND WARtEN ziehen Sie die Bodenkassette heraus Abbildung 5 7 Bodenkassette entnehmen ziehen Sie die hintere, untere Filterkassette am unteren Rand nach vorne, bis sie aus der Führung ausrastet Abbildung 5 8 Filterkassetten lösen ...
- Seite 29 REINIGEN uND WARtEN W Abbildung 5 9 Filterkassetten entnehmen Entnehmen Sie die restlichen 3 unteren Filterkassetten ziehen Sie die hintere, obere Filterkassette am unteren Rand nach unten und dann nach vorne, bis sie aus der Führung ausrastet Entnehmen Sie die restlichen 3 oberen Filterkassetten...
- Seite 30 REINIGEN uND WARtEN filterkassetten einbauen Setzen Sie die neuen Filterkassetten so ein, dass die zwischen- stege parallel zu den Profilen der Eckschienen laufen Abbildung 5 10 Filterkassetten einbauen Die unteren Filterkassetten müssen mit dem Absatz in den Profilen der Eckschiene bündig unten abschliessen Setzen Sie die neue Bodenkassette in umgekehrter Reihenfolge wieder ein...
-
Seite 31: Reinigungsmittel Und Ersatzteile
Bei WESCo können Sie unter www wesco ch in der Rubrik «onlIne-shoP zuBehör» oder über die kostenlose Service- Nummer 0800 850 825 folgendes material bestellen: reinigungsmittel W tabelle 6 1 Bezeichnung Bestellnummer Reinigungsmittel WESCo Fettlöser 500 ml 4000626 WESCO Fettlöser Nachfüllflasche 1000 ml... -
Seite 32: Kundendienst
Fax 056 438 10 20 Für Service-meldungen, wenden Sie sich bitte an: unsere kostenfreie Service-Nummer: 0800 850825 oder im Internet unter www wesco ch/kuechenlueftung zur schnellen Bearbeitung Ihrer Servicemeldung benötigen wir genaue Angaben zu Ihrer Dunstabzugshaube Sie finden diese Informationen auf dem Typenschild hinter dem Fettfilter. -
Seite 33: Störungen Beheben
störungen BeheBen Die nachfolgende übersicht hilft Ihnen, mögliche Störungen an Ihrer Dunstabzugshaube zu beseitigen W tabelle 7 1 störung ursache abhilfe Störungen dunstabzugshaube lässt keine Netzspannung Netzsicherung sich nicht einschalten prüfen, ggf einschalten Ventilator lässt sich nicht Steckverbindung Steckverbindung einschalten unterbrochen hinter dem Fettfil- ter auf korrekten... - Seite 34 Küche eingebaut bauen lassen fett löst sich beim rei- Reinigungsmittel WESCo Fettlöser nigen schlecht aus dem nicht geeignet verwenden Fettfilter Weitere Informationen zum richtigen Lüften finden Sie im Kapitel 1 «VERStEHEN – BENutzEN – KomFoRt GENIESSEN»...
-
Seite 35: Garantiebestimmungen
Für dieses Gerät gewähren wir, die WESCo AG, ab Verkauf- bzw Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren Erfolgt der Verkauf zwischen Hersteller-Fachhandel und Fachhandel- Endverbraucher nicht zeitgleich, beträgt die zusätzliche Garantiezeit maximal 1 Jahr massgebend sind Garantieschein, Faktura- und/oder Verkaufsbelege Während der Garantiezeit übernehmen wir folgende unentgeltliche... -
Seite 36: Technische Daten
9 1 Whc nobile Technische Daten Breite 900 mm tiefe 464 mm Gewicht netto 32 kg Leistungsstufen max Luftleistung Ventilator 725 m³/h motorleistung 200 W Schallleistung (freiblasend) nach SN EN 60704-2-13 ƒ Stufe 1 42 dB(A) (200 m³/h) Stufe 4 58 dB(A) (520 m³/h) - Seite 37 tECHNISCHE DAtEN W tabelle 9 2 Whc diano Technische Daten Breite 900 mm tiefe 350 - 646 mm Gewicht netto 24 kg Leistungsstufen max Luftleistung Ventilator 725 m³/h motorleistung 200 W Schallleistung (freiblasend) nach SN EN 60704-2-13 ƒ Stufe 1 41 dB(A) (200 m³/h) Stufe 4 60 dB(A) (550 m³/h)
-
Seite 38: Änderungen
DAtEN änderungen Alle Angaben entsprechen dem technischen Stand des Gerätes zur zeit der Drucklegung dieser Bedienungsanleitung Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten Weitere Informationen und Downloads finden Sie unter www wesco ch... -
Seite 39: Entsorgen
entsorgen unsere Dunstabzugshauben enthalten keine umwelt- gefährdeten Stoffe und erfüllen die Richtlinie 2002/96/EG der Europäischen union über «Elektro- und Elektronik- Altgeräte» (WEEE-Richtlinie) zum ungefährlichen Recycling Entsorgen Sie die Dunsabzugshaube über Ihren Fachändler oder den Hersteller Bei weiteren Fragen steht Ihnen der Fachhändler, bei dem Sie diese Dunstabzugshaube erworben haben oder unser Kunden- dienst zur Verfügung Wir danken Ihnen, dass Sie damit zum Schutz der umwelt beitragen...
