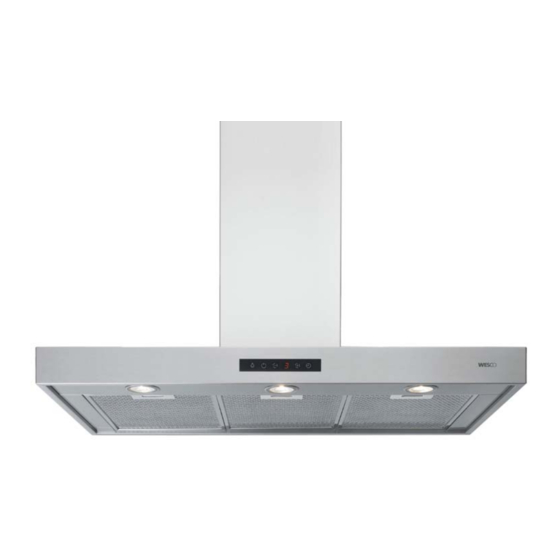

Wesco FHC quadro 7 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für FHC quadro 7:
- Montageanleitung (16 Seiten) ,
- Bedienungsanleitung (158 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Wesco FHC quadro 7
Inhaltszusammenfassung für Wesco FHC quadro 7
- Seite 1 FHC / WHC quadro 7 BEDIENUNGSANLEITUNG | MODE D‘EMPLOI | MANUALE D‘ISTRUZIONI...
- Seite 2 Eine gute Küche ist das Fundament allen Glücks. Auguste Escoffier (1846 – 1935...
-
Seite 3: Inhaltsverzeichnis
INhALT VERSTEhEN – BENUTZEN – KOMfORT GENIESSEN Bekommt Ihre Küche genug Luft? Vor dem Kochen WESCO MuLtIFLOW ® Ruhig und entspannt kochen WESCO S-WING (optional) Nach dem Kochen füR IhRE SIchERhEIT AUfBAU DES GERäTS BEDIENEN Luft absaugen WESCO S-WING (optional) Filter-Sättigungsanzeige... - Seite 4 REINIGUNGSMITTEL UND ERSATZTEILE Kundendienst STöRUNGEN BEhEBEN GARANTIEBESTIMMUNGEN TEchNISchE DATEN ENTSORGEN...
-
Seite 5: Verstehen - Benutzen - Komfort Geniessen
VERSTEhEN – BENUTZEN – KOM- fORT GENIESSEN In diesem ersten Kapitel erhalten Sie Hintergrundinformationen zu Ihrer Dunstabzugshaube und zum optimalen Einsatz in jeder Kochphase Wir empfehlen Ihnen, diese Bedienungsanleitung vor dem erst maligen Betrieb Ihrer Dunstabzugshaube zu lesen Bekommt Ihre Küche genug Luft? Es gibt zwei Varianten von Dunstabzugshauben: ƒ... - Seite 6 Diese frische Luft wird auch als zuluft bezeichnet Sie kann durch ein geöffnetes Fenster einströmen Es können aber auch folgende Lösungen bei Ihnen ausgeführt worden sein: ƒ Frischluftgerät, z B WESCO AIRCuBE ® Aussenluft-Durchlass in der Wand, der Decke oder dem Boden ƒ Abluftrohr kombiniert mit einem zuluftrohr ƒ...
- Seite 7 VERStEHEN – BENutzEN – KOMFORt GENIESSEN Ist die Menge der nachströmenden zuluft kleiner als die der abge- saugten Raumluft, kann sich das auf verschiedene Arten negativ auswirken: ƒ verringerte Saugleistung ƒ lauteres Motorengeräusch ƒ unkontrolliert bewegende bis zuschlagende Fenster und türen ƒ...
- Seite 8 Kochen auf und muss regelmässig gereinigt werden Das Filter- medium in den Geruchsfilterkassetten absorbiert die verbleibenden gasförmigen Gerüche WESCO Comfort Geruchsfilterkassetten haben bei durchschnittlicher Kochtätigkeit eine Lebensdauer von bis zu fünf Jahren Besonders bei umlufthauben ist es sehr wichtig, dass Sie die Dunst-...
-
Seite 9: Vor Dem Kochen
VERStEHEN – BENutzEN – KOMFORt GENIESSEN Vor dem Kochen W Abbildung 1 3 Lüftung rechtzeitig einschalten Schalten Sie Ihre Dunstabzugshaube am besten zusammen mit Ihrem Kochfeld ein Entstehende Abluft wird so frühzeitig abgeführt und eine Geruchsentwicklung vermieden Verwenden Sie Ihre Dunstabzugshaube auch, um andere störende Gerüche wie zum Beispiel von zwiebeln und Knoblauch, Backofen, Mikrowelle oder Steamer,... -
Seite 10: Wesco Multiflow
VERStEHEN – BENutzEN – KOMFORt GENIESSEN WEScO MULTIfLOW ® Falls Ihre Haube mit WESCO MuLtIFLOW ausgerüstet ist, haben Sie ® auf Knopfdruck die Wahl zwischen Ab- und umluft Im Sommer oder bei intensivem Kochbetrieb empfiehlt sich der di- rekte Abluftbetrieb, bei dem Kochabluft schnell nach draussen abge- führt wird Für kühlere Jahreszeiten, wenn keine kalte Aussenluft ins... -
Seite 11: Ruhig Und Entspannt Kochen
VERStEHEN – BENutzEN – KOMFORt GENIESSEN Ruhig und entspannt kochen W Abbildung 1 4 Dunstströmung beim Kochen Sie können die Dunstströmung der abgesaugten Luft leicht beein- flussen, wenn Sie die folgenden Empfehlungen beachten: Vermeiden Sie schnelle Bewegungen um den Herd ƒ... -
Seite 12: Wesco S-Wing (Optional)
Luftqualität in der Küche steigt Bei mehreren Kochstellen wie Kochfeld, Grill, teppanyaki und Wok können Sie mit WESCO S-WING individuell auf jede Kochsituation eingehen Wird beispielsweise nur eine Kochstelle intensiv genutzt, reicht ein ausgeklappter Glasflügel, um den Stauraum an der gewünschten Position zu vergrössern und die Absaugung zu... -
Seite 13: Koch- Oder Lüftungssituation
VERStEHEN – BENutzEN – KOMFORt GENIESSEN Passen Sie die Saugleistung Ihrer Dunstabzugshaube an die jeweilige Lüftungssituation an W tabelle 1 1 Koch- oder Lüftungssituation empfohlene Empfohlene Leistungsstufen Leistungsstufe ƒ Speisen warmhalten Raum belüften ƒ ƒ Kochen auf einer Herdplatte Einsatz des Backofens ƒ... -
Seite 14: Nach Dem Kochen
VERStEHEN – BENutzEN – KOMFORt GENIESSEN Nach dem Kochen Abbildung 1 6 Betrieb nach dem Kochen Schalten Sie Ihre Dunstabzugshaube nach dem Kochen nicht sofort aus, denn es stehen sicherlich noch Pfannen und Schüsseln herum, die viele Gerüche verbreiten Besonders Bratpfannen sollten auch in leerem, schmutzigem zustand unter der Haube stehen Auch auf der kleinsten Leistungsstufe wird die Raumluft noch gereinigt und das Filtermedium in den Geruchsfilterkassetten kann... -
Seite 15: Für Ihre Sicherheit
füR IhRE SIchERhEIT Ihre Dunstabzugshaube wurde von uns nach den annerkannten Regeln der technik hergestellt und sicherheitstechnisch geprüft Wir empfehlen Ihnen, diese Bedienungsanleitung in der Nähe Ihrer Dunstabzugshaube aufzubewahren Elektrische Gefahren vermeiden Arbeiten an Bauteilen mit elektrischer Spannung sind gefährlich Lassen Sie Änderungen am elektrischen Anschluss oder beschädigte Anschlussleitungen nur vom Hersteller, seinem Kundendienst, einem Elektroinstallateur oder einer qualifizierten Fachkraft durchführen. -
Seite 16: Sicherheitshinweis
FüR IHRE SICHERHEIt frischluftzufuhr sicherstellen Frischluftzufuhr ist besonders wichtig, wenn z B ein offener Kamin, ein Gas-Durchlauferhitzer oder ein Holzofen vorhanden ist Achten Sie auf ausreichende Frischluftzufuhr Bestimmungsgemäss verwenden Verwenden Sie Ihre Dunstabzugshaube nur zum Absaugen und Reinigen der Raumluft in Küche oder Wohnraum Sicherheitshinweis Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschliesslich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen... -
Seite 17: Aufbau Des Geräts
Beleuchtung ein-/ausschalten Ventilator ein-/ausschalten/Saugleistungsstufe 2 Saugleistung verringern Stufenanzeige Saugleistung Nachlauf in Betrieb (Segmentanzeige mit Punkt) Saugleistung erhöhen Filterkassetten-Sättigungsanzeige Nachlauf ein-/ausschalten Fettfilter-Sättigungsanzeige umschalttasteAbluft/umluft (WESCO MuLtIFLOW , optional) ®... - Seite 18 AuFBAu DES GERÄtES filter und Leuchtmittel Abbildung 3 2 Filter und Leuchtmittel Filterkassetten Fettfilter Leuchten...
-
Seite 19: Bedienen
BEDIENEN Luft absaugen Ventilator ein- und ausschalten Drücken Sie die taste Der Ventilator ist eingeschaltet Die ziffer 2 in der Stufenanzeige leuchtet Drücken Sie nochmals die taste Der Ventilator ist ausgeschaltet Die ziffer 2 in der Stufenanzeige leuchtet nicht Piepton Touchcontrol ein- und ausschalten Drücken Sie gleichzeitig für ca 3 Sekunden die tasten Der Piepton ist ein- oder ausgeschaltet... -
Seite 20: Saugleistung Einstellen
BEDIENEN Saugleistung einstellen Sie können an Ihrer Dunstabzugshaube 4 verschiedene Leistungs- stufen wählen Die Leistungsstufe 1 entspricht der niedrigsten Saugleistung, die Leistungsstufe 4 (Intensivlüftung) der höchsten Saug leistung Saugleistung erhöhen Drücken Sie die taste Die Saugleistung wird bis maximal Leistungsstufe 4 erhöht Die ziffer der eingestellten Leistungsstufe in der Stufenanzeige leuchtet Saugleistung verringern... - Seite 21 BEDIENEN Nachlauf ein- und ausschalten Drücken Sie die taste Der Dezimalpunkt in der Stufenanzeige blinkt Der Nachlauf ist eingeschaltet Der Ventilator schaltet sich in Leistungsstufe 1 nach 2 Stunden, in Leistungsstufe 2 nach 30 Minuten, in Leistungsstufe 3 nach 10 Minuten und in Leistungsstufe 4 nach 2 Minuten automatisch ab Nachlauf abbrechen Drücken Sie die taste...
- Seite 22 BEDIENEN Intensivstufe Drücken Sie die taste Die ziffer 4 in der Stufenanzeige blinkt Die Intensivstufe ist eingeschaltet Der Ventilator schaltet nach ca 10 Minuten auf die Stufe 3 Intensivstufe halten Drücken Sie erneut die taste während Stufe 4 blinkt Die ziffer 4 in der Stufenanzeige leuchtet Der Ventilator bleibt auf Stufe 4 Intensivstufe ausschalten Drücken Sie während dem Blinken der 4 Stufe die taste...
-
Seite 23: Wesco S-Wing (Optional)
BEDIENEN WEScO S-WING (optional) Die Glasabdeckungen ihrer Dunstabzugshaube können nach unten geklappt werden, um an gewünschter Position Stauraum zu vergrös- sern oder die Absaugung zu optimieren Weitere Informationen finden Sie im Kapitel 1 «VERStEHEN – BENutzEN – KOMFORt GENIESSEN» Warnung! Gefahr durch herabfallendes Glas Beschädigung der Dunstabzugshaube... - Seite 24 BEDIENEN fhc quadro 7 WEScO S-WING WEScO S-WING Glasabdeckungen öffnen Abbildung 4 1 FHC WESCO S-WING öffnen Glasabdeckung durch ziehen am Glas (Magnetverschluss) öffnen Glasabdeckung festhalten und mit der Hand nach hinten führen WEScO S-WING Glasabdekungen schliessen Abbildung 4 2 ...
- Seite 25 BEDIENEN Whc quadro 7 WEScO S-WING WEScO S-WING Glasabdeckungen öffnen W Abbildung 4 3 WHC WESCO S-WING öffnen Glasabdeckung durch ziehen am Glas (Magnetverschluss) öffnen Glasabdeckung festhalten und mit der Hand nach unten führen...
-
Seite 26: Filter-Sättigungsanzeige
BEDIENEN filter-Sättigungsanzeige Wir empfehlen Ihnen, die Fettfilter beim Aufleuchten der Fettfilter- sättigungsanzeige, spätestens jedoch alle 3 – 4 Wochen zu reinigen Weitere Informationen zum richtigen Reinigen finden Sie im Kapitel 5 «REINIGEN uND WARtEN» Reinigen Sie die Filter Setzen Sie die gereinigten Filter wieder ein Rückstellung der Fettfilter-Sättigungsanzeige Drücken Sie die Nachlauftaste bei ausgeschaltetem Gerät für ca 5 Sekunden... -
Seite 27: Drücken Sie Bei Ausgeschaltetem Gerät Gleichzeitig Für Ca
BEDIENEN Rückstellung der filterkassetten-Sättigungsanzeige Drücken Sie bei ausgeschaltetem Gerät gleichzeitig für ca 10 Sekunden die tasten , bis der rote Punkt über der taste erlischt Der zeitzähler wurde zurückgesetzt Multiflow umschalten (optional) Drücken Sie die taste bei eingeschaltetem Lüfter Der Betrieb wechselt von Abluft auf umluft Im Umluftbetrieb leuchtet die Diode über der Multiflowtaste. -
Seite 28: Reinigen Und Warten
REINIGEN UND WARTEN Wir empfehlen Ihnen, nur Original WESCO-Reinigungs mittel und Ersatzteile zu verwenden Eine Übersicht der Reinigungsmittel und Ersatzteile finden Sie im Kapitel 6 «REINIGuNGSMIttEL uND ERSAtztEILE» Dunstabzugshaube reinigen Wir empfehlen Ihnen, die Dunstabzugshaube regelmässig zu reinigen Warnung! Elektrische Spannung... -
Seite 29: Fettfilter Reinigen
Decken Sie das Kochfeld ab, damit es durch herabfallende Gegen- stände nicht beschädigt wird Reinigung der Edelstahlflächen: Befeuchten Sie einen Lappen mit WESCO Reinigungsmittel und reiben Sie die Dunstabzugshaube in Schleifrichtung damit ab Reinigung des Glases: Befeuchten Sie einen Lappen mit einem Glasreinigungsmittel und reinigen Sie damit vorsichtig das Glas Zur Reinigung des Glases dürfen die im Glas befindlichen Schrau-... -
Seite 30: Filter Reinigen
REINIGEN uND WARtEN fettfilter entnehmen Decken Sie das Kochfeld ab, damit es durch herabfallende Gegen- stände nicht beschädigt wird Öffnen Sie die WESCO S-WING Glasabdeckungen wie in Kapitel 4 «BEDIENEN» beschrieben (optional) Entriegeln Sie den Fettfilter und halten Sie diesen dabei mit der zweiten Hand fest ... - Seite 31 Setzen Sie den Fettfilter mit dem Griff nach unten gemäss Abbildung 5 2 wieder ein W Abbildung 5 2 Fettfilter einsetzen Schliessen Sie die WESCO S-WING wie in Kapitel 4 «BEDIENEN» beschrieben (optional)
-
Seite 32: Leuchtmittel Auswechseln
REINIGEN uND WARtEN Leuchtmittel auswechseln Vorsicht! Heisse Oberfläche Verbrennungsgefahr durch heisse Leuchte Warten Sie, bis die Leuchte abgekühlt ist Öffnen Sie die WESCO S-WING wie in Kapitel 4 «BEDIENEN» beschrieben (optional) Entfernen Sie den Glasbefestigungsring der Leuchte einem Schraubenzieher Abbildung 5 3 ... - Seite 33 Setzen Sie das Glas mit dem Befestigungsring wieder ein Der Befestigungsring muss in der Fassung einrasten Prüfen Sie die Beleuchtung Schliessen Sie die WESCO S-WING wie in Kapitel 4 «BEDIENEN» beschrieben (optional) Entsorgen Sie das defekte Leuchtmittel über den Fachhandel...
-
Seite 34: Filterkassetten Kontrollieren/Auswechseln
Decken Sie das Kochfeld ab, damit es durch herabfallende Gegen- stände nicht beschädigt wird Öffnen Sie die WESCO S-WING wie in Kapitel 4 «BEDIENEN» beschrieben (optional) Entnehmen Sie die Fettfillter wie in diesem Kapitel unter «Fettfilter reinigen» beschrieben Innenschale entnehmen Abbildung 5 5 ... - Seite 35 REINIGEN uND WARtEN W Abbildung 5 6 Innenschale aushaken Greifen Sie die Innenschale mit beiden Händen seitlich Haken Sie die Innenschale nach hinten W Abbildung 5 7 Innenschale entnehmen Entnehmen Sie die Innenschale nach unten...
- Seite 36 REINIGEN uND WARtEN filterkassetten entnehmen Warnung! Elektrische Spannung Schwere Verletzungen oder tod durch elektrische Spannung Schalten Sie vor Arbeiten hinter der Innenschale die Netz- sicherung der Dunstabzugshaube stromlos Drücken Sie den Spannbügel an beiden Enden nach oben Drehen Sie den Spannbügel und entnehmen Sie ihn Abbildung 5 8 ...
- Seite 37 REINIGEN uND WARtEN ziehen Sie die Bodenkassette heraus W Abbildung 5 9 Bodenkassette entnehmen ziehen Sie die hintere, untere Filterkassette am unteren Rand nach vorne, bis sie aus der Führung ausrastet W Abbildung 5 10 Filterkassetten lösen ...
- Seite 38 REINIGEN uND WARtEN Abbildung 5 11 Filterkassetten entnehmen Entnehmen Sie die restlichen 3 unteren Filterkassetten ziehen Sie die hintere, obere Filterkassette am unteren Rand nach unten und dann nach vorne, bis sie aus der Führung ausrastet Entnehmen Sie die restlichen 3 oberen Filterkassetten filterkassetten einbauen Setzen Sie die neuen Filterkassetten so ein, dass die zwischen- ...
- Seite 39 Haken Sie die Innenschale hinten ein Drücken Sie die Innenschale nach oben bis sie einrastet W Abbildung 5 13 Innenschale einsetzen Schliessen Sie die WESCO S-WING Glasabdeckung wie in Kapitel 4 «BEDIENEN» beschrieben (optional)
-
Seite 40: Reinigungsmittel Und Ersatzteile
REINIGUNGSMITTEL UND ERSATZTEILE Bei WESCO können Sie unter www wesco ch in der Rubrik «ONLINE-ShOP ZUBEhöR» oder über die kostenlose Service- Nummer 0800 850 825 folgendes Material bestellen: Reinigungsmittel tabelle 6 1 Bezeichnung Bestellnummer Reinigungsmittel WESCO Fettlöser 500 ml 4000626 WESCO Fettlöser Nachfüllflasche 1000 ml... -
Seite 41: Ersatzteile Fettfilter Für Whc Quadro
REINIGuNGSMIttEL uND ERSAtztEILE Ersatzteile fettfilter für Whc quadro 7 Bezeichnung Bestellnummer W tabelle 6 3 Ersatzteile WHC quadro 7 Breite 75 cm Fettfilter 380 x 240 x 9 mm (2 Stück) 4005873 Breite 90 cm Fettfilter mittig 380 x 260 x 9 mm (1 Stück) 4005874 Fettfilter seitlich 380 x 260 x 9 mm (2 Stück) 4005875... -
Seite 42: Ersatzteile Fettfilter Für Fhc Quadro
REINIGuNGSMIttEL uND ERSAtztEILE Ersatzteile fettfilter für fhc quadro 7 tabelle 6 4 Bezeichnung Bestellnummer Ersatzteile FHC quadro 7 Breite 100 cm Fettfilter mittig 380 x 260 x 9 mm (1 Stück) 4005874 Fettfilter seitlich 380 x 260 x 9 mm (2 Stück) -
Seite 43: Kundendienst
Fax 056 438 10 20 Für Service-Meldungen, wenden Sie sich bitte an: ƒ unsere kostenfreie Service-Nummer: 0800 850825 oder im Internet unter www wesco ch/kuechenlueftung ƒ zur schnellen Bearbeitung Ihrer Servicemeldung benötigen wir genaue Angaben zu Ihrer Dunstabzugshaube typenbezeichnung (z B FHC ƒ... -
Seite 44: Störungen Beheben
STöRUNGEN BEhEBEN Die nachfolgende übersicht hilft Ihnen, mögliche Störungen an Ihrer Dunstabzugshaube zu beseitigen tabelle 7 1 Störung Ursache Abhilfe Störungen Dunstabzugshaube lässt keine Netzspannung Netzsicherung prüfen, sich nicht einschalten ggf einschalten Ventilator lässt sich nicht Steckverbindung Steckverbindung hinter einschalten unterbrochen dem Fettfilter auf... - Seite 45 Küche eingebaut fett löst sich beim Rei- Reinigungsmittel WESCO Fettlöser nigen schlecht aus dem nicht geeignet verwenden Fettfilter Weitere Informationen zum richtigen Lüften finden Sie im Kapitel 1 «VERStEHEN – BENutzEN – KOMFORt GENIESSEN»...
-
Seite 46: Garantiebestimmungen
GARANTIEBESTIMMUNGEN Garantieübernahme Für dieses Gerät gewähren wir, die WESCO AG, ab Verkauf- bzw Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren Erfolgt der Verkauf zwischen Hersteller-Fachhandel und Fachhandel- Endverbraucher nicht zeitgleich, beträgt die zusätzliche Garantiezeit maximal 1 Jahr Massgebend sind Garantieschein, Faktura- und/oder Verkaufsbelege Während der Garantiezeit übernehmen wir folgende unentgeltliche... -
Seite 47: Technische Daten
TEchNISchE DATEN W tabelle 9 1 Whc quadro 7 Technische Daten Breite 75 cm 90 cm 120 cm 140 cm WHC quadro 7 tiefe 53 cm Gewicht (standard/rand) 29/- kg 31/34 kg 34/38 kg 37/50 Leistungsstufen max Luftleistung ƒ Ventilator (Abluft) 615 m³/h 725 m³/h 1060 m³/h... - Seite 48 DAtEN tabelle 9 2 fhc quadro 7 Technische Daten Breite 100 cm 120 cm 140 cm FHC quadro 7 tiefe 65 cm Gewicht (standard/rand) 39/47 kg 42/51 kg 44/55 kg Leistungsstufen 4 intensiv max Luftleistung Ventilator Abluft 725 m³/h 1060m³/h...
-
Seite 49: Änderungen
Alle Angaben entsprechen dem technischen Stand des Gerätes zur zeit der Drucklegung dieser Bedienungsanleitung Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten W tabelle 9 3 Technische Daten Sondergrösse Nur für SoNdergröSSeN Weitere Informationen und Downloads finden Sie unter www wesco ch... -
Seite 50: Entsorgen
ENTSORGEN unsere Dunstabzugshauben enthalten keine umwelt- gefährdenden Stoffe und erfüllen die Richtlinie 2002/96/EG der Europäischen union über «Elektro- und Elektronik- Altgeräte» (WEEE-Richtlinie) zum ungefährlichen Recycling Entsorgen Sie die Dunsabzugshaube über Ihren Fachändler oder den Hersteller Bei weiteren Fragen steht Ihnen der Fachhändler, bei dem Sie diese Dunstabzugshaube erworben haben oder unser Kunden- dienst zur Verfügung Wir danken Ihnen, dass Sie damit zum Schutz der umwelt beitragen... - Seite 152 AERATION DOUCE TECHNIQUE DE SALLE BLANCHE VENTILAzIONE CONTROLLATA SISTEmI pER CAmERE BIANCHE ENTSTAUBUNGSTECHNIK TECHNIQUE DE DEpOUSSIERAGE SISTEmI DI DEpOLVERAzIONE WESCO AG Bereich Küchenlüftung Division aération de cuisine Divisione sistemi di aerazione per cucine Tägerhardstrasse 110 Route de Denges 28F CH-5430 Wettingen CH-1027 Lonay Tel.
