Nur den mitgelieferten Trafo oder einen zugelassenen Trafo mit den
gleichen technischen Daten benutzen! Ein falscher Trafo kann das
Info-Terminal zerstören!
Nur den beiliegenden Klemmenhebel benutzen!

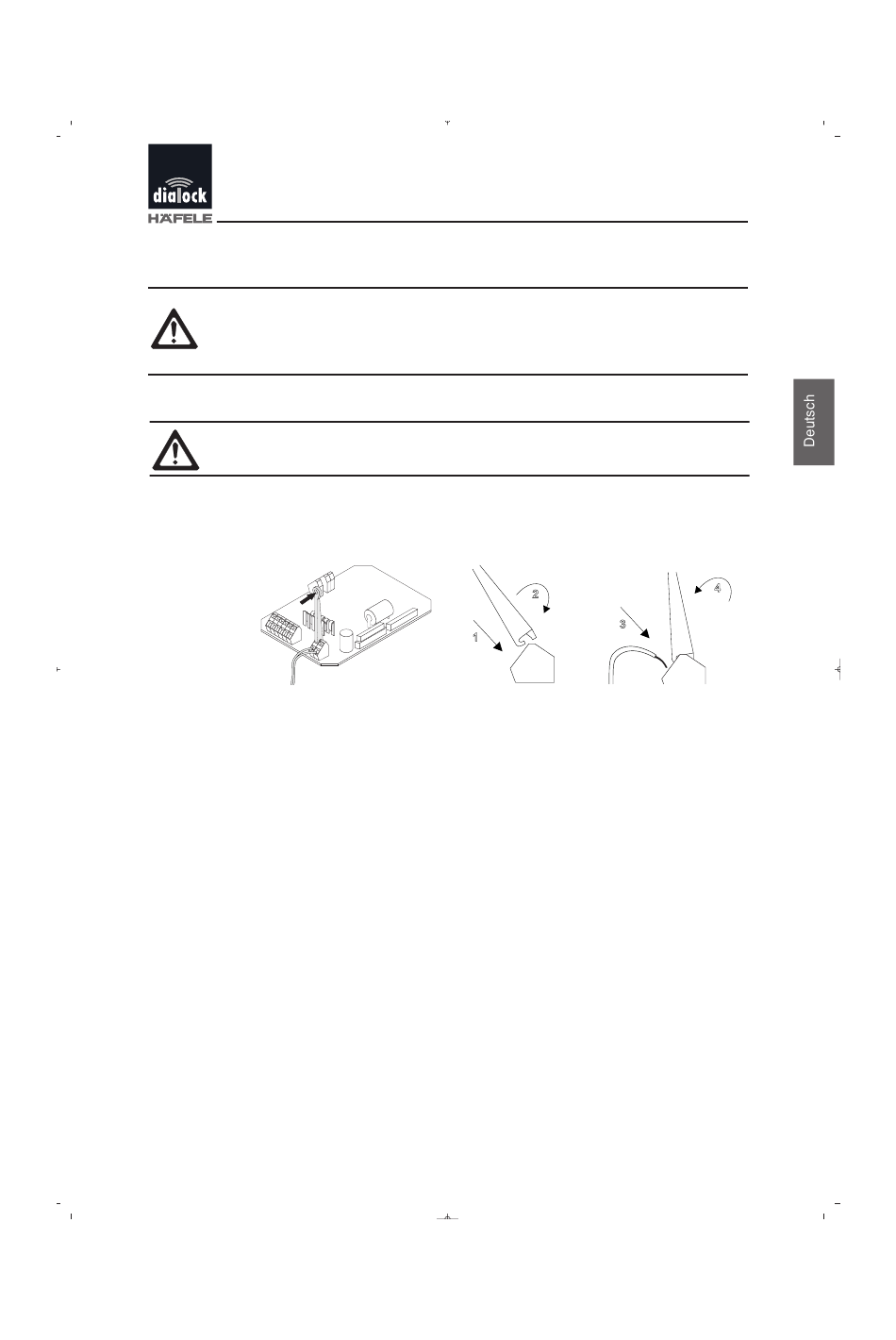

- Kontaktklemmen für die Spannungsversorgung mit dem beiliegenden
Klemmenhebel öffnen (Abb. 7: 1 + 2)
Abb. 7
- Kabelenden des Trafo-Netzteils in die Klemmenöffnungen
schieben (3)
- Klemmenhebel entfernen (4)
- Gehäuseteile zusammenfügen; für die Wandmontage Display zur
erhöhten Seite des Gehäuse-Unterteils drehen
- Gehäuseteile verschrauben
29.06.2004 18:01 Uhr
Abb. 7
Dialock Info-Terminal Wellness - Stand: 07.2004 - 732.29.115
Seite 9
Montage- und Bedienungsanleitung
2
3
1
4
9
