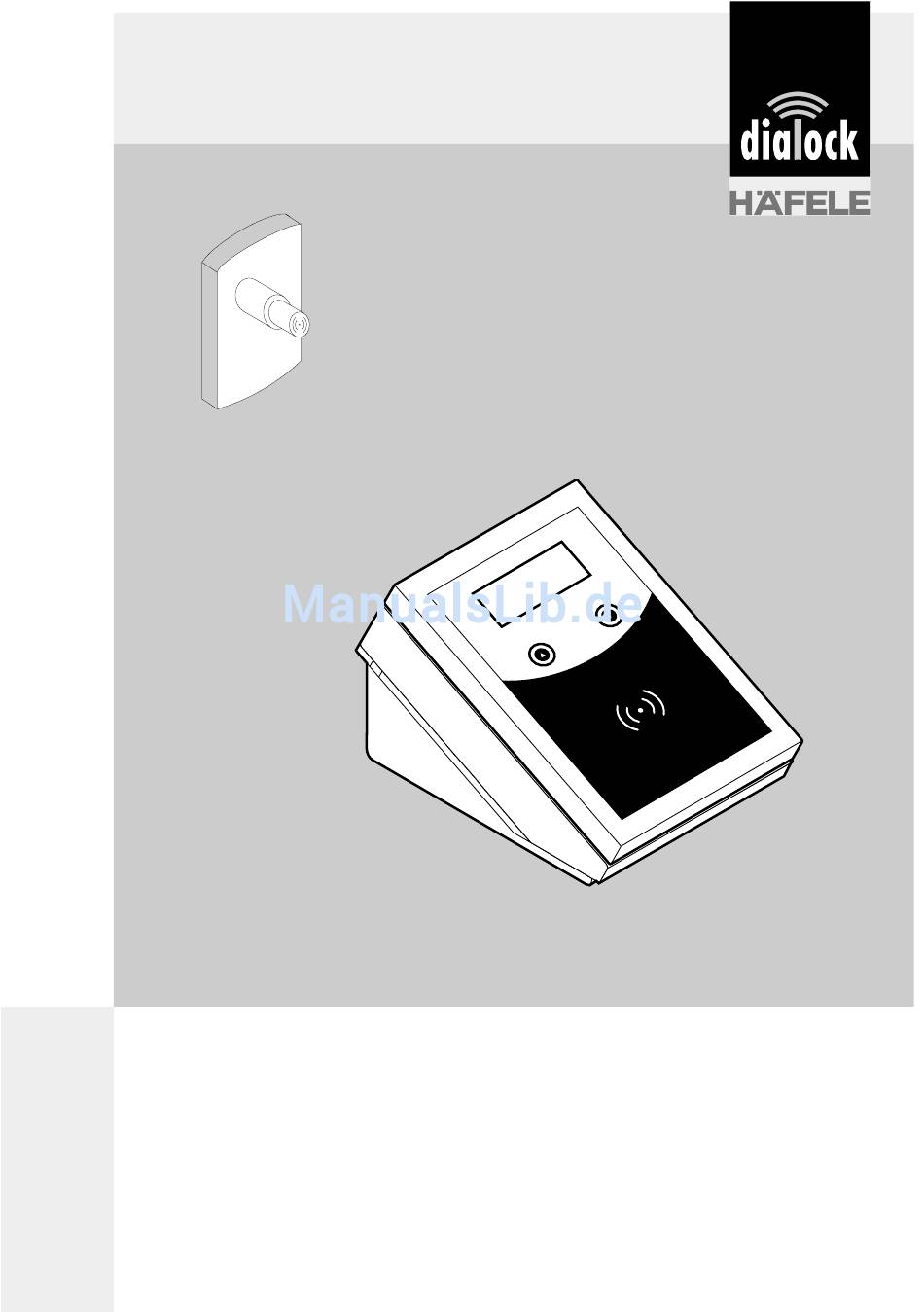

- Seite 1 Montageanleitung Montage- und Kurzanleitung Mounting and Brief Operating Instructions Dialock Info-Terminal Wellness...
-
Seite 2: Inhaltsverzeichnis
Inhalt / Contents Lieferumfang Scope of supply Beschreibung Description Montageanleitung Installation Inbetriebnahme Start up Betrieb Operation Service-Funktionen Service functions Fragen und Antworten Questions and answers Technische Daten Technical data Brief operating instructions... -
Seite 3: Lieferumfang
Montageanleitung Lieferumfang Bitte prüfen Sie zunächst den Lieferumfang. Dazu gehört beim Tisch-Terminal: - ein Trafo mit Klinkenstecker - ein Dichtring - vier selbstklebende Gummifüße Info-Terminal als Tischgerät - diese Montageanleitung beim Terminal zur Wandmontage - Info-Terminal zur Wandmontage - ein Klemmenhebel für den Klemmenanschluss der Spannungsversorgung - Halteplatte zur Wandmontage - zwei PG-Verschraubungen... -
Seite 4: Beschreibung
Montageanleitung Beschreibung Einsatzbereich Das Info-Terminal Wellness ist Bestandteil des Dialock Wellness-Systems. Zum Wellness-System gehören außer dem Info-Terminal das Dialock Locker-Lock und die Dialock Key-Sticks, kurz Keys. Das Info-Terminal kann - die Schranknummer der Keys anzeigen - die zuletzt belegte Schranknummer der Keys anzeigen - Keys löschen - Service-Keys erzeugen, die Zugriff auf die Service- Funktionen erlauben... -
Seite 5: Montageanleitung
Montageanleitung Montageanleitung Wandmontage Halteplatte anbringen Zur Wandmontage Halteplatte in geeigneter Höhe an einer Wand anbringen. Der Montageort sollte benutzungsfreund- lich und frei zugänglich sein. - drei Löcher für die Befestigung der Halteplatte in die Wand bohren und Dübel einsetzen (Abbildung 2) Abb. - Seite 6 Montageanleitung - Loch zur verdeckten Durchführung des Kabels in den Gehäuseboden bohren oder - Loch für die PG-Verschraubung an einer geeigneten Stelle in das Gehäuse bohren (Abb. 5) Abb. 5 geeignete Stellen für PG-Verschraubung und PG-Verschraubung am Gehäuse anbringen Installation der Spannungsversorgung bei Wandmontage - Info-Terminal öffnen - beiliegenden Dichtring in die Ringnut des Gehäuse- Unterteils einlegen (Bild 6)
-
Seite 7: Aufhängen
Montageanleitung A Nur den mitgelieferten Trafo oder einen zugelassenen Trafo mit gleichen techni- schen Daten benutzen! Ein falscher Trafo kann das Info-Terminal zerstören! A Nur den beiliegenden Klemmenhebel benut- zen! - Kontaktklemmen für die Spannungsversorgung mit dem beiliegenden Klemmenhebel öffnen (Bild 7: 1 + 2) Abb. -
Seite 8: Inbetriebnahme
Montageanleitung Inbetriebnahme Programmier- und Lösch-Keys anlernen - mitgelieferten grünen Programmier- und roten Lösch-Key bereit halten - Netzteil einstecken; auf dem Display erscheint vorüber- gehend die Software-Versionsnummer des Terminals Info Terminal Wellness V. 7.001 - danach wechselt das Display für drei Sekunden zu SA: Lern Key Key vorhalten - grünen Programmier-Key vorhalten... - Seite 9 Montageanleitung - Key vorhalten, der zum Lösch-Key werden soll - danach wechselt das Display kurz zu Gelernt! Key entfernen - Key entfernen Programmier-Key und Lösch-Key sind jetzt angelernt. I Das Info-Terminal akzeptiert nur Programmier-Keys und Lösch-Keys, die an ihm selbst angelernt wurden! A Bewahren Sie Programmier-Key und Lösch- Key sicher auf! A Bei Verlust kann aus Sicherheitsgründen...
- Seite 10 Montageanleitung Service-Keys anlernen Service-Keys erlauben den Zugriff auf das Service- Programm des Terminals und können auch als Hauptschlüssel dienen, mit denen alle Schrankschlösser geöffnet werden können. Sie können mehrere Service-Keys erzeugen. I Das Info-Terminal akzeptiert nur Service- Keys, die an ihm selbst angelernt wurden. A Bewahren Sie Service-Keys sorgfältig auf! I Wir empfehlen, eine bestimmte Farbe für Service-Keys zu reservieren.
-
Seite 11: Betrieb
Montageanleitung Service-Keys löschen - roten Lösch-Key vorhalten und wieder entfernen; auf dem Display erscheint: SA: Key löschen Key vorhalten - Service-Key vorhalten; auf dem Display erscheint Gelöscht! Betrieb Grundfunktion Nach Anschluss an die Stromversorgung zeigt das Display für drei Sekunden Name und Software-Version des Terminals. -
Seite 12: Service-Funktionen
Montageanleitung Wird ein Wellness-Key in das Lesefeld gehalten, zeigt das Display: - die vierstellige Nummer des Schranks an, der mit dem Key verschlossen wurde Ihr Schrank: 2501 - "????", wenn der Key nicht lesbar ist; wurde mit dem Key ein Schrankschloss verschlossen, kann es trotzdem mit dem Key geöffnet werden Ihr Schrank: ???? - Seite 13 Montageanleitung Key löschen Diese Funktion dient zum Löschen von Wellness-Keys; Service-Keys und Programmier- und Lösch-Keys können mit dieser Funktion nicht gelöscht werden. - Funktion mit der rechten Funktionstaste auswählen - Key vorhalten - der Key wird gelöscht Letzter Schrank Diese Funktion zeigt die Nummer des zuletzt mit diesem Gäste-Key verschlossenen Schranks.
- Seite 14 Montageanleitung - rechte Funktionstaste drücken; das Display zeigt Param.Key Nr 0001 Key vorhalten Abbrechen - zum Programmieren des Parameter-Keys unbenutzten Key vorhalten - rechte Funktionstaste drücken, um den Vorgang abzubrechen, ohne einen Parameter-Key zu erzeugen Pr.Code xxxx, V. xxxx Diese Funktion zeigt den Projektcode und die Softwareversion des Terminals an;...
-
Seite 15: Hardware-Reset
Montageanleitung Service Keys löschen Berechtigungen aller Service-Keys entziehen: Wenn ein Service-Key verloren wurde und nicht mehr berechtigt sein soll, müssen alle Service-Keys am Terminal gelöscht werden. Danach müssen alle Keys die berechtig sein sollen, wieder neu zugewiesen werden. - roten Lösch-Key vorhalten; auf dem Display erscheint SA: Key löschen Key vorhalten - grünen Programmier-Key vorhalten;... -
Seite 16: Fragen Und Antworten
Montageanleitung Fragen und Antworten Kann ich mehrere Terminals für einen Wellness-Bereich einsetzen? Ja. Die Terminals zeigen in der Grundfunktion immer die Schranknummer der Gäste Keys an. Programmier- und Lösch-Keys und ServiceKeys funktionieren aber nur mit Terminal, auf denen sie angelernt wurden. Das Display zeigt als Schranknummer nur ???? –... -
Seite 17: Technische Daten
Montageanleitung Sie können Programmier- und Lösch-Keys nicht sperren. Durch ein Hardware-Reset des Terminals können Sie aber die Berechtigungen sämtlicher Service-Keys und der Programmier- und Lösch-Keys aufheben. Diese Keys müs- sen dann neu angelernt werden, die alten funktionieren nicht mehr. Auf die Funktion der Wellness-Keys hat das Hardware-Reset keine Auswirkungen. -
Seite 18: Scope Of Supply
Mounting Instructions Scope of supply First of all, check the components supplied. These are as follows: Desktop terminal: - one transformer with jack plug - one sealing ring - four self-adhering rubber feet, InfoTerminal as desktop unit - these operating instructions. Wall-mounting terminal - Info Terminal for wall-mounting - one terminal lever for connecting terminal to voltage... -
Seite 19: Description
Mounting Instructions Description Area of use The Wellness Info Terminal is part of the Dialock Wellness System. Besides the Info Terminal, this includes the Dialock LockerLock and the Dialock Key Sticks or Keys for short. The Info-Terminal can - display the locker number of the keys - display the number of the locker for which the key was last used - cancel keys... -
Seite 20: Installation
Mounting Instructions Installation Wall-mounting Attaching retainer plate Fix the retaining plate for wall-mounting at a suitable height on a wall. The location should be chosen for maximum con- venience and ease of access. - Drill three holes in the wall to attach the retaining plate and insert the fixings for the screws (fig. - Seite 21 Mounting Instructions - Drill hole in the housing base for concealed insertion of cable, or - Drill hole for the PG connection at a suitable point in the housing (fig. 5) and mount the PG connection on the housing. fig. 5 Abb.
- Seite 22 Mounting Instructions A Using the wrong type of transformer may cause irreparable damage to the Info-Terminal! A Use only the terminal lever provided! Using unsuita- ble tools may cause irreparable damage to the Info- Terminal! - Open the contact terminals for the voltage supply with the terminal lever provided (fig.
-
Seite 23: Start Up
Mounting Instructions Start-up Learning the programming and clearing keys - Keep the green programming and red clearing keys in readiness - Plug in the power unit; the software-version number of the terminal appears briefly. Info Terminal Wellness V. 7.001 - After three seconds, the display changes to SA: Learn key Present key - Hold the green programming key in position... - Seite 24 Mounting Instructions Hold the key to be cleared in position - The display then changes briefly to Learned! Remove key - Remove key The programming and clearing keys have now been learnt. I The Info Terminal accepts only program- ming and clearing keys which it itself has learned! A Keep the programming key and the clearing key in a safe place!
- Seite 25 Mounting Instructions Learning service keys Service keys permit access to the service program of the terminal and can also be used as master keys with which all the LockerLocks can be opened. It is possible to generate several service keys. I The Info Terminal accepts only program- ming and service keys which it itself has learned!
-
Seite 26: Operation
Mounting Instructions Clearing service keys - Hold the red cancelling in position and remove it again. The following appears in the display: SA: Clear key Present key - Hold the service key in the correct position; The follo- wing appears in the display: Cleared! Operation Basic function... -
Seite 27: Service Functions
Mounting Instructions When a wellness key is held in the scanning field, the dis- play shows: - the four-digit number of the locker which was closed with the key Your locker: 0249 - "????", if the key is not scannable; if a LockerLock was closed using the key, it can still be opened with that key. - Seite 28 Mounting Instructions The following functions are available in service mode. Cancel key This function is used for cancelling wellness keys. It is not possible to cancel service keys or programming and cancel- ling keys with this function. - Select function with the right-hand function button - Hold key in position - The key is cancelled Last locker...
- Seite 29 Mounting Instructions - Press the right-hand button. The display shows: Param.key no. 0001 Present key Stop - To program the parameter key, hold the unused key in position - Press the right-hand function key to stop the process without generating a parameter key. Pr.Code xxxx, V.
- Seite 30 Mounting Instructions Clear Service Key Withdrawing authorization of all service keys: If a service key has been lost and should no longer be aut- horised, all the service keys must be cancelled at the termi- nal. Following this all keys, which are authorised must be re-assigned.
-
Seite 31: Questions And Answers
Mounting Instructions Questions and answers Can I use more than one terminal in a wellness area? Yes. In their basic function, the terminals always display the locker number of the guest keys. However, programming, cancelling and service keys work only with the terminal on which they were learnt. -
Seite 32: Technical Data
Mounting Instructions Programming and cancelling keys cannot be cancelled. However, you can cancel the authorisation of all the service keys, programming and cancelling keys by means of a hardware reset. These keys then have to be re-generated because the previous ones no longer work. The hardware reset has no effect on the function of the wellness keys. - Seite 33 Montageanleitung / Mounting Instructions Notizen / Notes deutsch / english...
- Seite 34 Montageanleitung / Mounting Instructions Notizen / Notes deutsch / english...
- Seite 35 Montageanleitung / Mounting Instructions Notizen / Notes deutsch / english...
- Seite 36 Der Nachdruck der Montageanleitung, auch auszugsweise, oder die Nachahmung der Abbildungen und Zeichnungen sowie die Nachahmung der Gestaltung sind verboten. Für Druckfehler und Irrtümer, die bei der Erstellung der Montageanleitung unterlaufen sind, ist jede Haftung ausge- schlossen. Liefermöglichkeiten und technische Änderungen vorbehalten.
