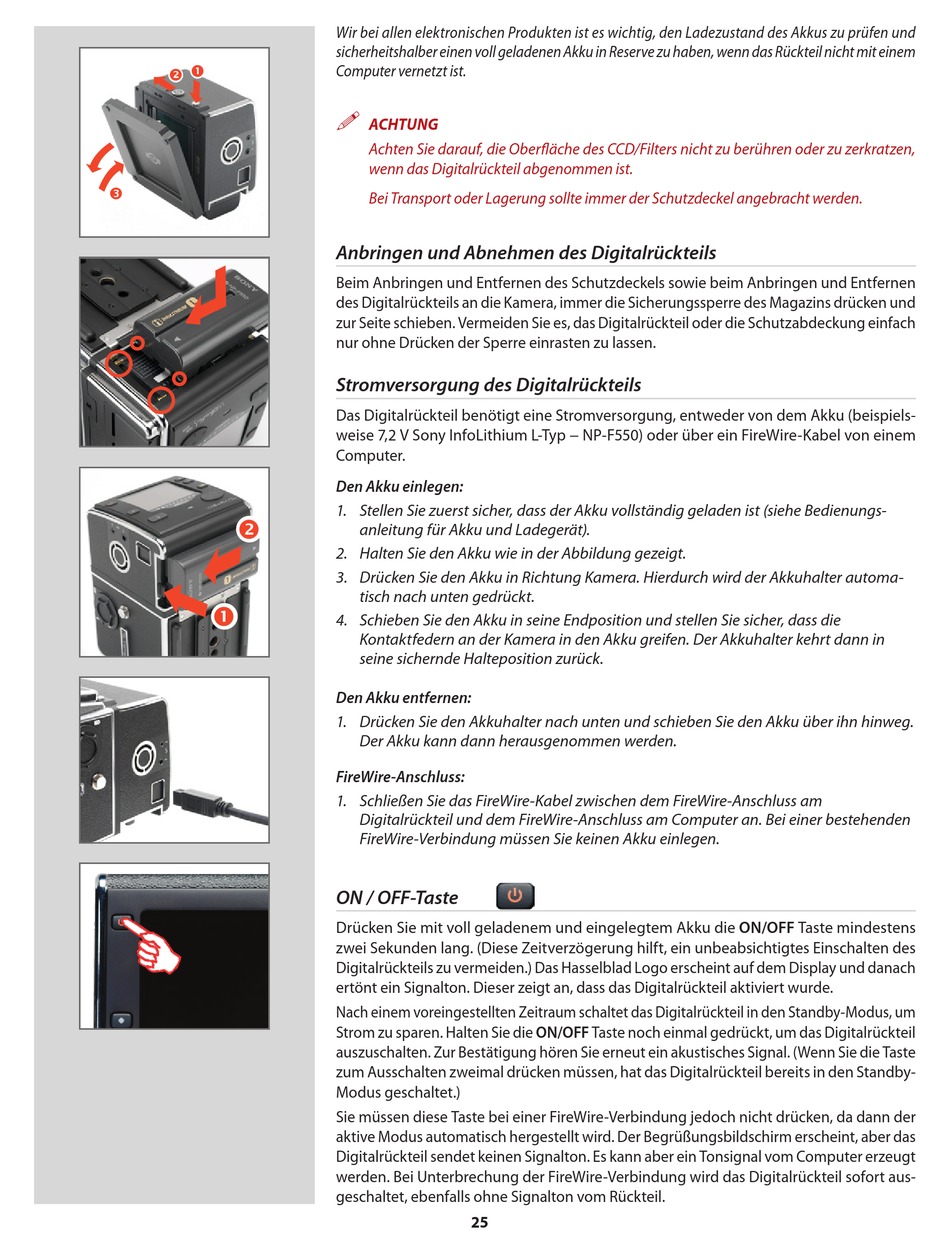

Anbringen Und Abnehmen Des Digitalrückteils; Stromversorgung Des Digitalrückteils - Hasselblad 503Cw Bedienungsanleitung






Wir bei allen elektronischen Produkten ist es wichtig, den Ladezustand des Akkus zu prüfen und
sicherheitshalber einen voll geladenen Akku in Reserve zu haben, wenn das Rückteil nicht mit einem
Computer vernetzt ist.

ACHTUNG
Achten Sie darauf, die Oberfläche des CCD/Filters nicht zu berühren oder zu zerkratzen,
wenn das Digitalrückteil abgenommen ist.
Bei Transport oder Lagerung sollte immer der Schutzdeckel angebracht werden.
Anbringen und Abnehmen des Digitalrückteils
Beim Anbringen und Entfernen des Schutzdeckels sowie beim Anbringen und Entfernen
des Digitalrückteils an die Kamera, immer die Sicherungssperre des Magazins drücken und
zur Seite schieben. Vermeiden Sie es, das Digitalrückteil oder die Schutzabdeckung einfach
nur ohne Drücken der Sperre einrasten zu lassen.
Stromversorgung des Digitalrückteils
Das Digitalrückteil benötigt eine Stromversorgung, entweder von dem Akku (beispiels-
weise 7,2 V Sony InfoLithium L-Typ − NP-F550) oder über ein FireWire-Kabel von einem
Computer.
Den Akku einlegen:
1. Stellen Sie zuerst sicher, dass der Akku vollständig geladen ist (siehe Bedienungs-
anleitung für Akku und Ladegerät).
2. Halten Sie den Akku wie in der Abbildung gezeigt.
3. Drücken Sie den Akku in Richtung Kamera. Hierdurch wird der Akkuhalter automa-
tisch nach unten gedrückt.
4. Schieben Sie den Akku in seine Endposition und stellen Sie sicher, dass die
Kontaktfedern an der Kamera in den Akku greifen. Der Akkuhalter kehrt dann in
seine sichernde Halteposition zurück.
Den Akku entfernen:
1. Drücken Sie den Akkuhalter nach unten und schieben Sie den Akku über ihn hinweg.
Der Akku kann dann herausgenommen werden.
FireWire­Anschluss:
1. Schließen Sie das FireWire-Kabel zwischen dem FireWire-Anschluss am
Digitalrückteil und dem FireWire-Anschluss am Computer an. Bei einer bestehenden
FireWire-Verbindung müssen Sie keinen Akku einlegen.
ON / OFF-Taste
Drücken Sie mit voll geladenem und eingelegtem Akku die ON/OFF Taste mindestens
zwei Sekunden lang. (Diese Zeitverzögerung hilft, ein unbeabsichtigtes Einschalten des
Digitalrückteils zu vermeiden.) Das Hasselblad Logo erscheint auf dem Display und danach
ertönt ein Signalton. Dieser zeigt an, dass das Digitalrückteil aktiviert wurde.
Nach einem voreingestellten Zeitraum schaltet das Digitalrückteil in den Standby-Modus, um
Strom zu sparen. Halten Sie die ON/OFF Taste noch einmal gedrückt, um das Digitalrückteil
auszuschalten. Zur Bestätigung hören Sie erneut ein akustisches Signal. (Wenn Sie die Taste
zum Ausschalten zweimal drücken müssen, hat das Digitalrückteil bereits in den Standby-
Modus geschaltet.)
Sie müssen diese Taste bei einer FireWire-Verbindung jedoch nicht drücken, da dann der
aktive Modus automatisch hergestellt wird. Der Begrüßungsbildschirm erscheint, aber das
Digitalrückteil sendet keinen Signalton. Es kann aber ein Tonsignal vom Computer erzeugt
werden. Bei Unterbrechung der FireWire-Verbindung wird das Digitalrückteil sofort aus-
geschaltet, ebenfalls ohne Signalton vom Rückteil.
25
