4 Montaggio
4.1 Avvertenze generali per il montaggio
– La descrizione dei singoli passi di montaggio – ove non descritto diversamente – si riferisce
alla variante della posa "Installazione nel pavimento". Per il montaggio in un condotto non
interrato valgono conformemente al senso gli stessi passi di montaggio.
– Mantenere una distanza sufficiente dalla parete ovvero dagli oggetti per i lavori di
manutenzione.
4.2 Collegare la chiusura per il non ritorno

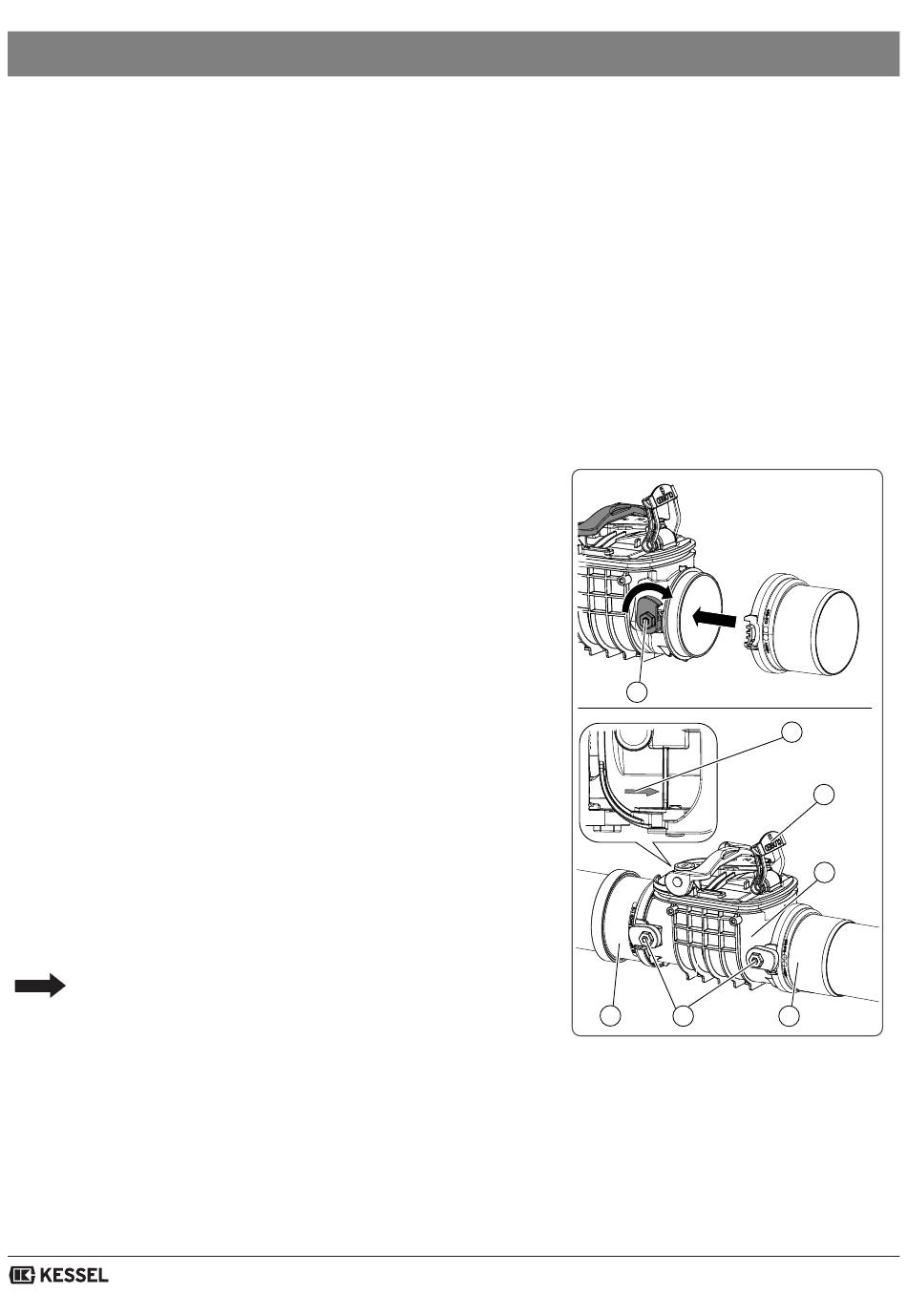

(L'immagine mostra il montaggio in un condotto non interrato)
• Eventualmente, fissare i due bocchettoni dell'entrata
<3> e del lato di scarico <2> con il corpo base <1>
tramite le chiusure rapide <4> (vedere le istruzioni
di montaggio dei bocchettoni). Verificare che la sede
sia salda e a livello!
• Collegare il dispositivo di chiusura anti-ristagno al
sistema di tubazioni. Nel farlo, accertare che
– il dispositivo di chiusura anti-ristagno sia orientato
come nell'illustrazione, con gli elementi di
comando in alto e in orizzontale
– la posizione di installazione corrisponda alla
direzione di flusso <5>
• Accertare che la chiusura mono - manuale* <6> sia
chiusa.
* I corpi base da DN 150 hanno due chiusure mono
- manuali.
Per il montaggio in un condotto non interrato,
procedere dal passo di mon5 Prima messa in
funzione / Configurazione a pagina 104
