Montage

4.1 Allgemeine Hinweise für die Montage
– Die Beschreibung der einzelnen Montageschritte sind - sofern nicht anders beschrieben - an der
Einbauvariante "Einbau in die Bodenplatte" ausgerichtet. Für die Montage in einer freiliegenden
Leitung gelten dafür sinngemäß die gleichen Montageschritte.
– Ausreichend Abstand zur Wand bzw. Objekten für Wartungsarbeiten einhalten.

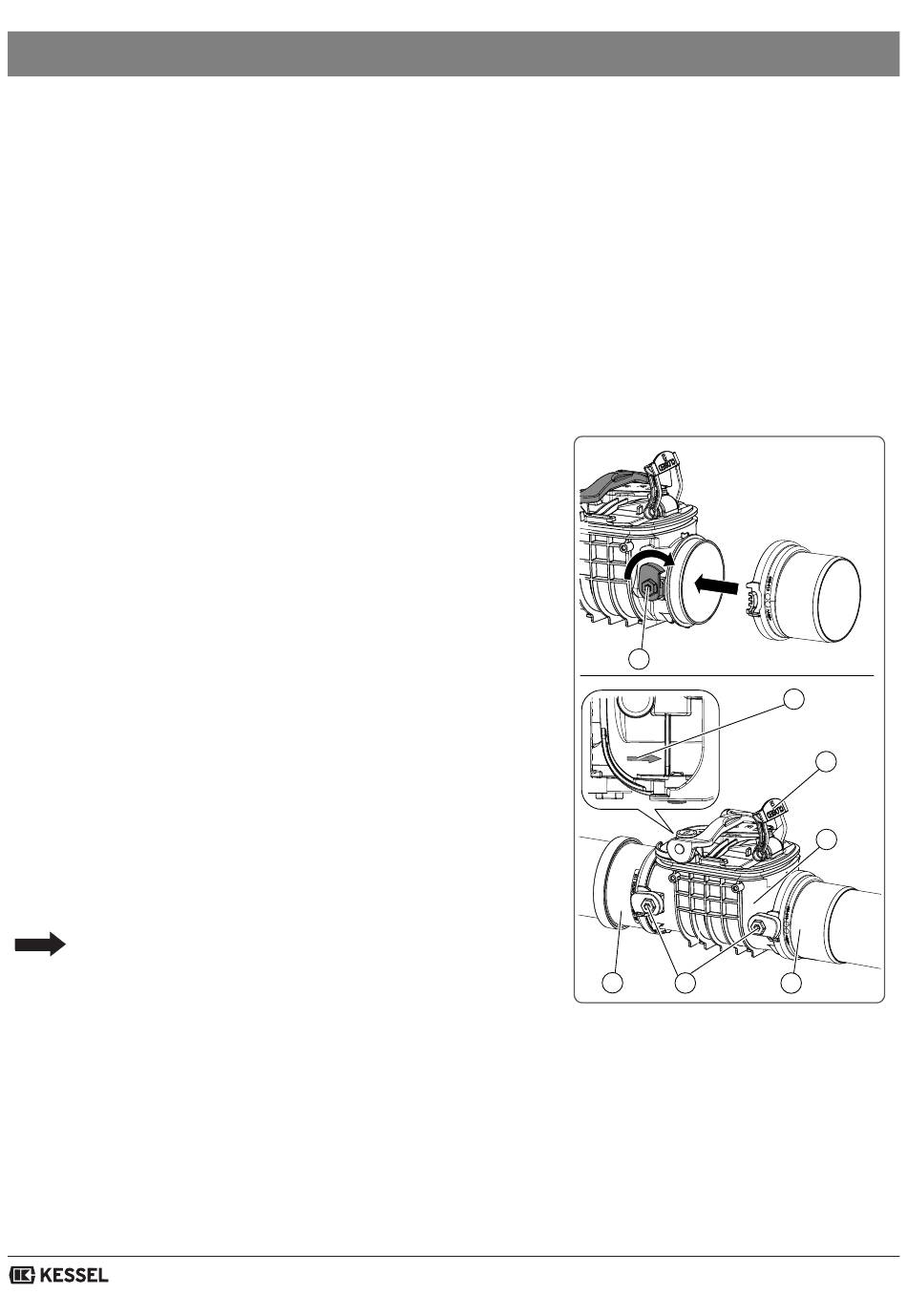

4.2 Rückstauverschluss anschließen
(Abbildung zeigt Montage in eine freiliegende Leitung)
• Ggf. die beiden Stutzen Zulauf <3> und
Ablaufseite <2> mit dem Grundkörper <1> durch
die Schnellverschlüsse <4> befestigen (Siehe
Montageanleitung der Stutzen). Festen und bündigen
Sitz prüfen!
• Rückstauverschluss mit dem Rohrleitungssystem
verbinden. Dabei sicherstellen, dass
– der Rückstauverschluss wie abgebildet mit
den Bedienelementen waagerecht nach oben
ausgerichtet ist
– die Einbaulage der Fließrichtung <5> entspricht
• Sicherstellen das Einhandverschluss* <6> geschlossen
ist.
* Grundkörper ab DN 150 haben zwei
Einhandverschlüsse.
Für die Montage in einer freiliegenden Leitung geht es
ab Montageschritt 5 Erstinbetriebnahme / Konfiguration
auf Seite 14 weiter
Montage
10 / 180
4
3 4
Abb. [6]
5
6
1
2
