Verwandte Anleitungen für Extech Instruments SDL200
Inhaltszusammenfassung für Extech Instruments SDL200

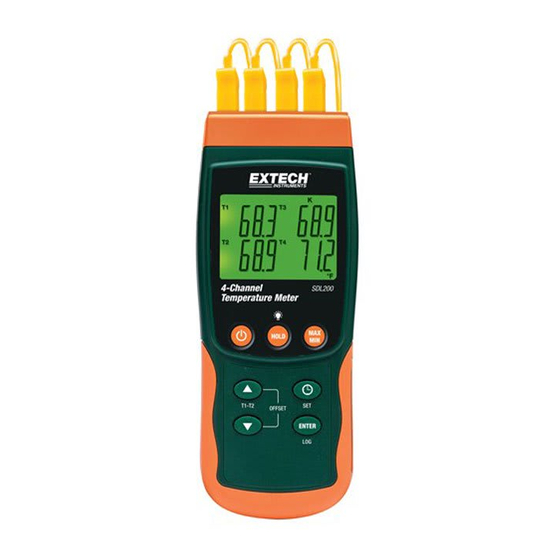

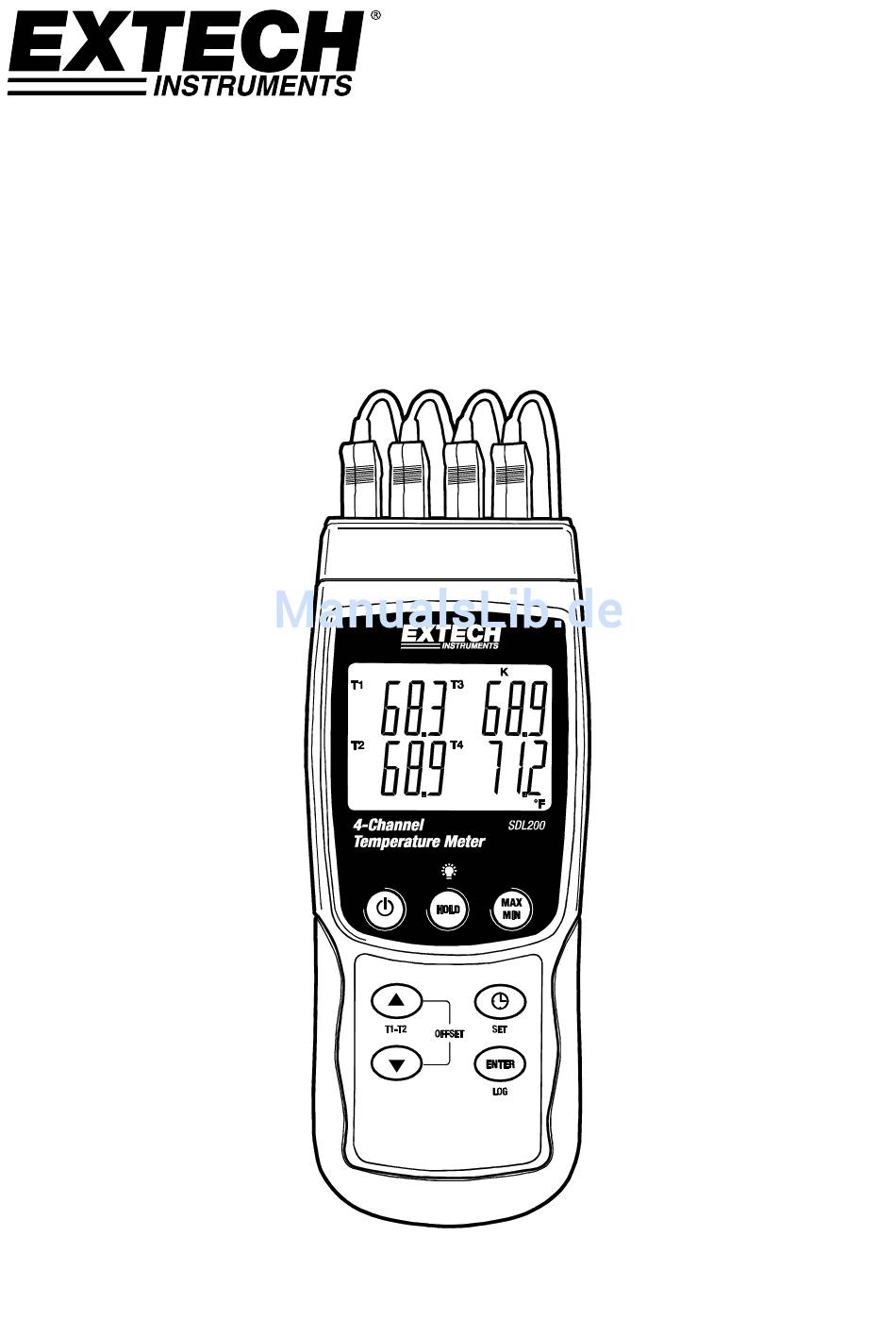

- Seite 1 Benutzerhandbuch 4-Kanal Aufzeichnungs-Thermometer RTD und Thermoelement-Eingänge Modell SDL200...
-
Seite 2: Beschreibung Des Messgeräts
Einführung Herzlichen Glückwunsch zum Kauf des Extech SDL200 Thermometers, ein Messgerät der SD Logger Serie. Dieses Messgerät speichert Temperaturwerte von bis zu vier (4) Typ K, J, T, E, R oder S Thermoelement Temperaturfühlern und zwei (2) Pt100 RTD Sonden und zeigt diese an. -
Seite 3: Erste Schritte
Wichtiger Hinweis: Die im Lieferumfang enthaltenen Thermofühler sind ausschließlich für den Betrieb im Bereich von -20 bis +250 °C (-4 bis +482 °F) geeignet, können jedoch auch Temperaturwerte außerhalb dieses Bereichs anzeigen. Für Messungen außerhalb dieses festgelegten Bereichs erwerben Sie bitte dementsprechend gekennzeichnete Thermoelemente. SDL200-de-DE_V2.4 1/15... -
Seite 4: Setup-Modus
Drücken Sie die ENTER Taste, um die Einstellung zu bestätigen. Drücken und halten Sie die SET Taste für mindestens 1,5 Sekunden, um in den Normalbetrieb zurückzukehren (oder warten Sie, für eine automatische Umschaltung in den Normalbetrieb, sieben (7) Sekunden). SDL200-de-DE_V2.4 1/15... - Seite 5 Benutzen Sie die Pfeiltasten, um den Typ auszuwählen. Drücken Sie ENTER, um die Einstellung zu bestätigen. Drücken und halten Sie die SET Taste für mindestens 1,5 Sekunden, um in den Normalbetrieb zurückzukehren (oder warten Sie, für eine automatische Umschaltung in den Normalbetrieb, sieben (7) Sekunden). SDL200-de-DE_V2.4 1/15...
-
Seite 6: Messungen Und Zugehörige Funktionen
Drücken und halten Sie die MAX-MIN Taste für mindestens 1,5 Sekunden, um den MAX-MIN Modus zu verlassen. Das Messgerät gibt einen Piepton ab, das REC-MAX-MIN Icon erlischt, der MAX-MIN Speicher wird gelöscht und das Messgerät kehrt in den Normalbetrieb zurück. SDL200-de-DE_V2.4 1/15... - Seite 7 1,5 Sekunden um die Hintergrundbeleuchtung ein- oder auszuschalten. Das Messgerät gibt beim Ein- und Ausschalten der Hintergrundbeleuchtung ein akustisches Signal ab, wenn dieses nicht deaktiviert wurde (beziehen Sie sich hierfür auf den Abschnitt „Setup-Modus“ in dieser Anleitung). SDL200-de-DE_V2.4 1/15...
- Seite 8 Abdeckung auf der unteren rechten Seite des Messgeräts. Für das Streaming von Daten auf einen PC über die RS232-Output-Buchse an, die optional 407001-USB-Kit (RS232-auf-USB-Kabel und Treiber-CD) zusammen mit der 407001 software (kostenlos erhältlich auf www.extech.com/sdl200) erforderlich sind. SD-Karten Informationen ...
- Seite 9 Stecken Sie die SD-Karte direkt in einen SD-Kartenleser des PCs. Verfügt der PC nicht über einen Kartenleser, verwenden Sie einen SD-Kartenadapter (in den meisten Läden mit Computerzubehör erhältlich). Schalten Sie den PC ein und starten Sie ein Tabellenkalkulationsprogramm. Öffnen Sie die gespeicherten Dateien (siehe untenstehende Beispiel-Screenshots der Tabellenkalkulationsdaten). Beispiel für Tabellenkalkulationsdaten SDL200-de-DE_V2.4 1/15...
- Seite 10 Für das Streaming von Daten auf einen PC über die RS232-Output-Buchse an, die optional 407001-USB-Kit (RS232-auf-USB-Kabel und Treiber-CD) zusammen mit der 407001 software (kostenlos erhältlich auf www.extech.com/sdl200) erforderlich sind. AC-Stromadapter Dieses Messgerät wird im Normalfall über sechs (6) 1,5 V AA Batterien betrieben. Ein optional erhältlicher Stromadapter ist vorhanden.
-
Seite 11: Technische Daten
Bereich Genauigkeit 0,1 °C -199,9 bis 850,0 °C ± (0,4 % + 1 °C) 0,1 °F -327,0 bis 999,9 °F ± (0,4 % + 1,8 °F) 1 °F 1000 bis 1562 °F ± (0,4 % + 2 °F) SDL200-de-DE_V2.4 1/15... - Seite 12 Genauigkeit von +/- 0,75% vom Messwert. Genauigkeit nur Meter angegeben. Eingang Sensoren hinzuzufügen zusätzlichen Messfehler. Die oben gemachten Angaben sind unter Umwelt RF Feldstärke geringer als 3 V / m und einer Frequenz unter 30 MHz getestet Copyright © 2013‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com SDL200-de-DE_V2.4 1/15...
