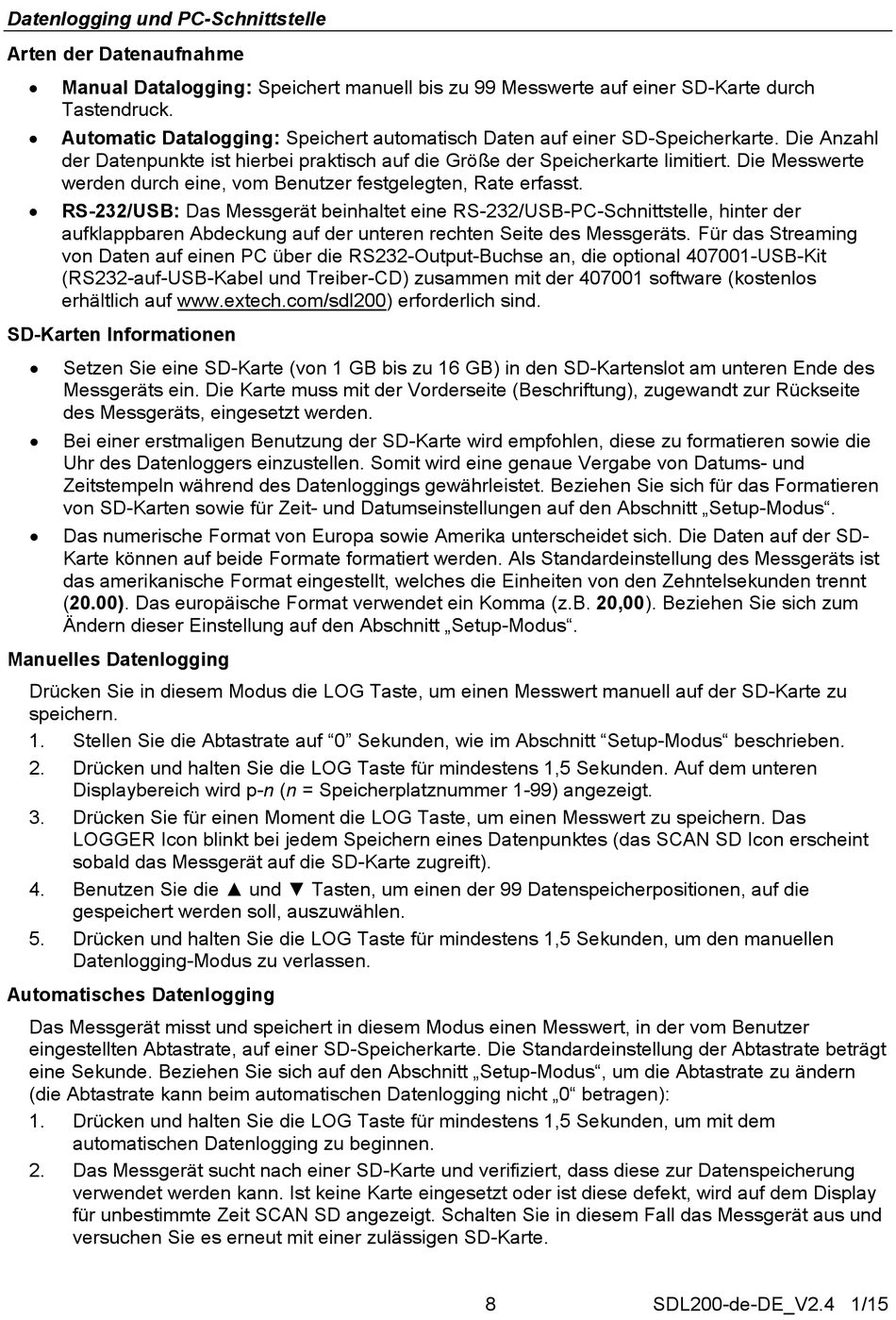

Datenlogging und PC-Schnittstelle
Arten der Datenaufnahme
Manual Datalogging: Speichert manuell bis zu 99 Messwerte auf einer SD-Karte durch
Tastendruck.
Automatic Datalogging: Speichert automatisch Daten auf einer SD-Speicherkarte. Die Anzahl
der Datenpunkte ist hierbei praktisch auf die Größe der Speicherkarte limitiert. Die Messwerte
werden durch eine, vom Benutzer festgelegten, Rate erfasst.
RS-232/USB: Das Messgerät beinhaltet eine RS-232/USB-PC-Schnittstelle, hinter der
aufklappbaren Abdeckung auf der unteren rechten Seite des Messgeräts. Für das Streaming
von Daten auf einen PC über die RS232-Output-Buchse an, die optional 407001-USB-Kit
(RS232-auf-USB-Kabel und Treiber-CD) zusammen mit der 407001 software (kostenlos
erhältlich auf www.extech.com/sdl200) erforderlich sind.
SD-Karten Informationen
Setzen Sie eine SD-Karte (von 1 GB bis zu 16 GB) in den SD-Kartenslot am unteren Ende des
Messgeräts ein. Die Karte muss mit der Vorderseite (Beschriftung), zugewandt zur Rückseite
des Messgeräts, eingesetzt werden.
Bei einer erstmaligen Benutzung der SD-Karte wird empfohlen, diese zu formatieren sowie die
Uhr des Datenloggers einzustellen. Somit wird eine genaue Vergabe von Datums- und
Zeitstempeln während des Datenloggings gewährleistet. Beziehen Sie sich für das Formatieren
von SD-Karten sowie für Zeit- und Datumseinstellungen auf den Abschnitt „Setup-Modus".
Das numerische Format von Europa sowie Amerika unterscheidet sich. Die Daten auf der SD-
Karte können auf beide Formate formatiert werden. Als Standardeinstellung des Messgeräts ist
das amerikanische Format eingestellt, welches die Einheiten von den Zehntelsekunden trennt
(20.00). Das europäische Format verwendet ein Komma (z.B. 20,00). Beziehen Sie sich zum
Ändern dieser Einstellung auf den Abschnitt „Setup-Modus".
Manuelles Datenlogging
Drücken Sie in diesem Modus die LOG Taste, um einen Messwert manuell auf der SD-Karte zu
speichern.
1.
Stellen Sie die Abtastrate auf "0" Sekunden, wie im Abschnitt "Setup-Modus" beschrieben.
2.
Drücken und halten Sie die LOG Taste für mindestens 1,5 Sekunden. Auf dem unteren
Displaybereich wird p-n (n = Speicherplatznummer 1-99) angezeigt.
3.
Drücken Sie für einen Moment die LOG Taste, um einen Messwert zu speichern. Das
LOGGER Icon blinkt bei jedem Speichern eines Datenpunktes (das SCAN SD Icon erscheint
sobald das Messgerät auf die SD-Karte zugreift).
4.
Benutzen Sie die ▲ und ▼ Tasten, um einen der 99 Datenspeicherpositionen, auf die
gespeichert werden soll, auszuwählen.
5.
Drücken und halten Sie die LOG Taste für mindestens 1,5 Sekunden, um den manuellen
Datenlogging-Modus zu verlassen.
Automatisches Datenlogging
Das Messgerät misst und speichert in diesem Modus einen Messwert, in der vom Benutzer
eingestellten Abtastrate, auf einer SD-Speicherkarte. Die Standardeinstellung der Abtastrate beträgt
eine Sekunde. Beziehen Sie sich auf den Abschnitt „Setup-Modus", um die Abtastrate zu ändern
(die Abtastrate kann beim automatischen Datenlogging nicht „0" betragen):
1.
Drücken und halten Sie die LOG Taste für mindestens 1,5 Sekunden, um mit dem
automatischen Datenlogging zu beginnen.
2.
Das Messgerät sucht nach einer SD-Karte und verifiziert, dass diese zur Datenspeicherung
verwendet werden kann. Ist keine Karte eingesetzt oder ist diese defekt, wird auf dem Display
für unbestimmte Zeit SCAN SD angezeigt. Schalten Sie in diesem Fall das Messgerät aus und
versuchen Sie es erneut mit einer zulässigen SD-Karte.
8
SDL200-de-DE_V2.4 1/15
