Einführung
Herzlichen Glückwunsch zum Kauf des Extech SDL200 Thermometers, ein Messgerät der SD
Logger Serie. Dieses Messgerät speichert Temperaturwerte von bis zu vier (4) Typ K, J, T, E, R
oder S Thermoelement Temperaturfühlern und zwei (2) Pt100 RTD Sonden und zeigt diese an.
Erfasste Datenmesswerte werden auf einer SD-Karte zum Transfer auf einen PC gespeichert.
Zusätzlich erlaubt eine RS232 Schnittstelle das Daten-Streaming zu einem PC. Dieses Gerät wird
vollständig getestet und kalibriert ausgeliefert und wird bei richtiger Handhabung viele Jahre lang
verlässlich arbeiten.

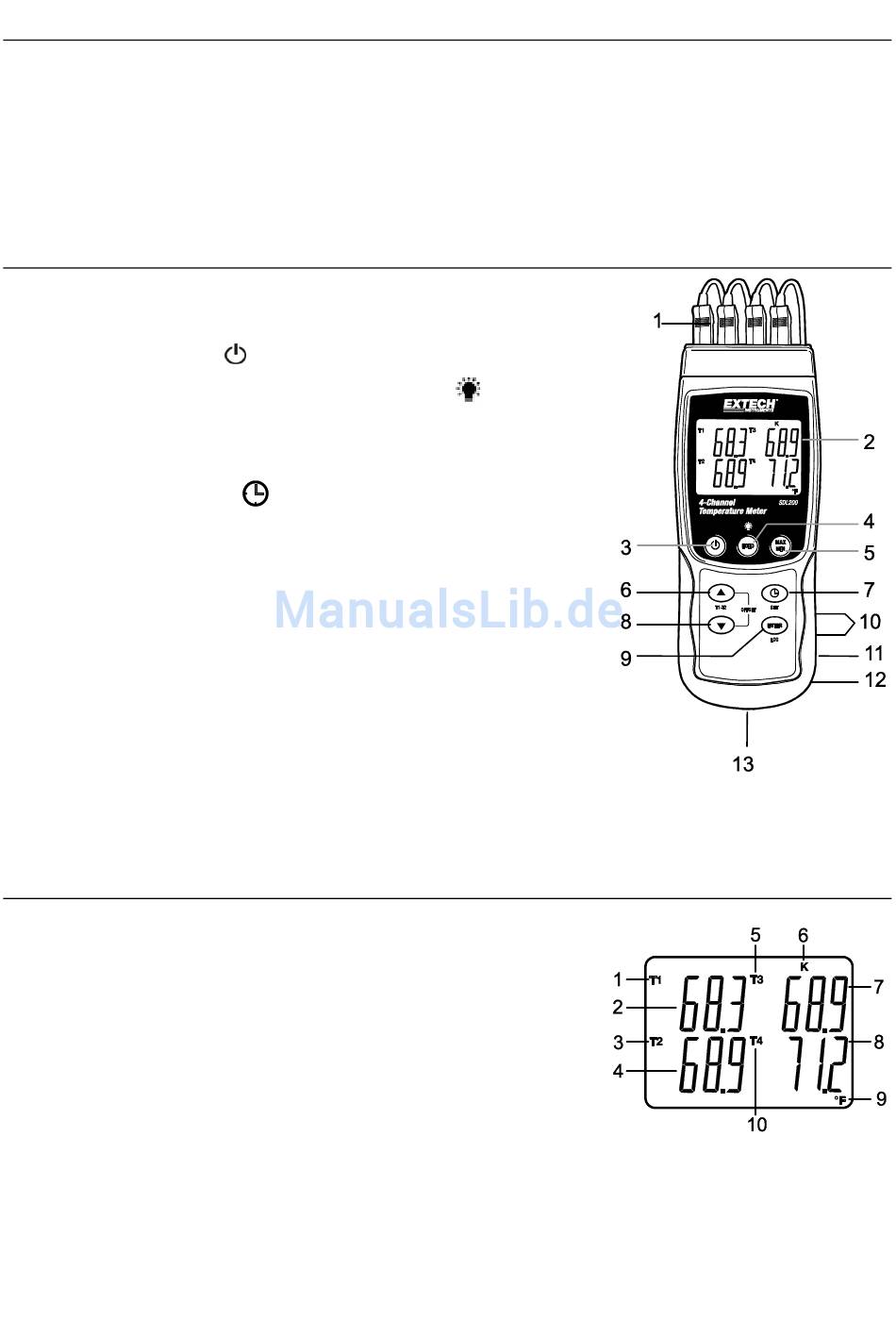

Beschreibung des Messgeräts
1.
Thermoelement-Eingänge
2.
LCD-Display
3.
EIN/AUS Taste
4.
HOLD- und Hintergrundbeleuchtungstaste
5.
MAX-MIN Taste
6.
Pfeil-hoch ▲ / T1-T2 Taste (auch Offset Taste)
7.
SET und Uhrzeit
8.
Pfeil-runter ▼ (auch Offset Taste)
9.
ENTER und LOG Taste
10. PT1 und PT2 RTD Eingangsbuchsen
11. PC Schnittstellenbuchse
12. Stromadapterbuchse
13. SD-Kartenslot
Hinweise: Punkte 10 – 12 befinden sich hinter der aufklappbaren Abdeckung auf der rechten Seite
des Messgeräts.
Das Batteriefach, der Standfuß und das Stativgewinde befinden sich auf der Rückseite des Geräts.
Display-Beschreibung
1.
Thermometer-Eingangsbuchse T1 und PT1 (RTD) Kennung
2.
Temperaturmesswert für T1 Thermoelement oder PT1 RTD
Eingang
3.
Thermoelement-Eingangsbuchse T2 und PT2 (RTD)
Kennung
4.
Temperaturmesswert für T2 Thermoelement oder PT2 RTD
Eingang
5.
Thermoelement-Eingangsbuchse T3 Kennung
6.
Thermometer Eingabetyp
7.
Temperaturmesswert für T3 Thermoelementeingang
8.
Temperaturmesswert für T4 Thermoelementeingang
9.
Maßeinheit
10. Thermoelement Eingangsbuchse T4 Kennung
Taste
2
SDL200-de-DE_V2.4 1/15
