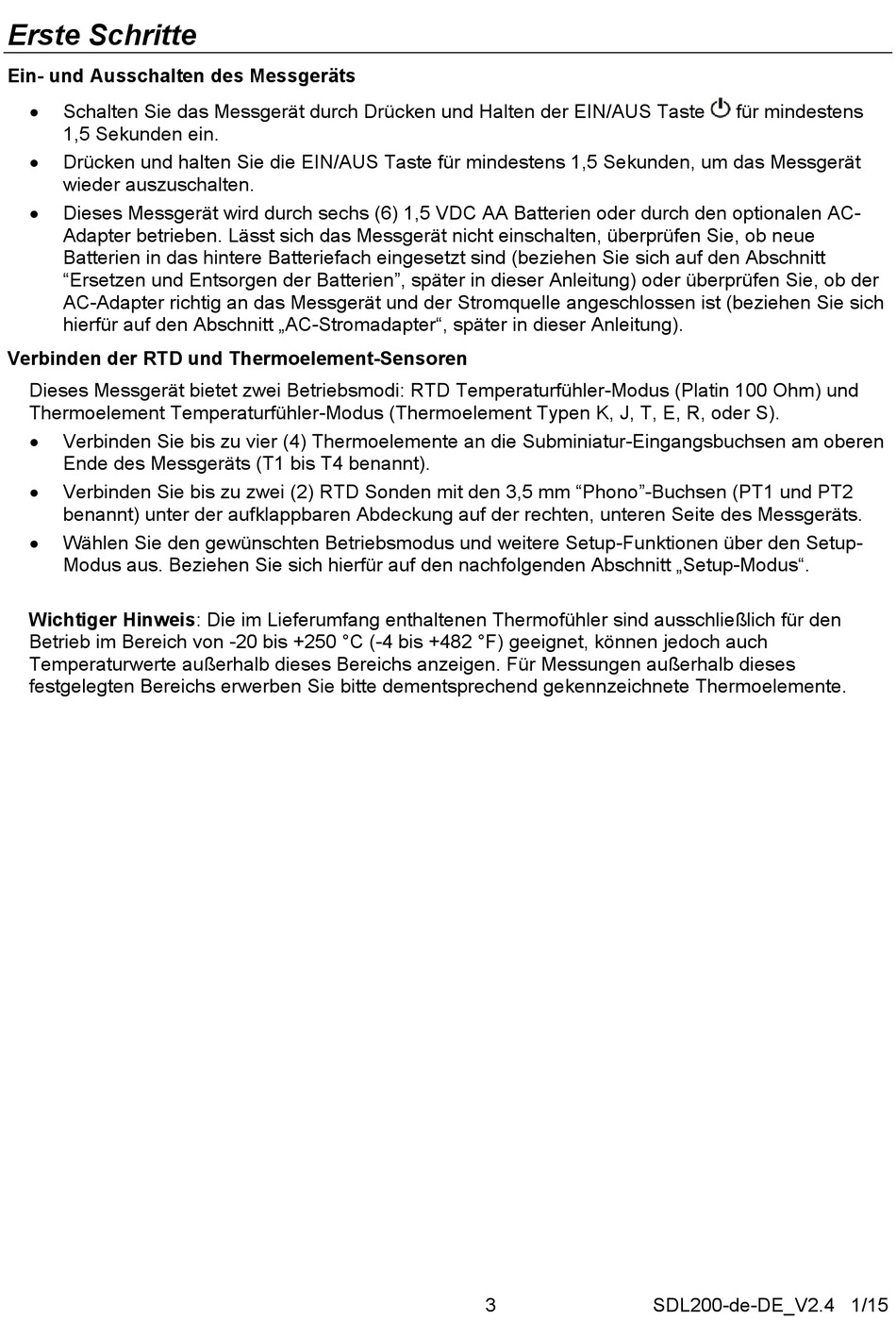

Erste Schritte
Ein- und Ausschalten des Messgeräts
Schalten Sie das Messgerät durch Drücken und Halten der EIN/AUS Taste
1,5 Sekunden ein.
Drücken und halten Sie die EIN/AUS Taste für mindestens 1,5 Sekunden, um das Messgerät
wieder auszuschalten.
Dieses Messgerät wird durch sechs (6) 1,5 VDC AA Batterien oder durch den optionalen AC-
Adapter betrieben. Lässt sich das Messgerät nicht einschalten, überprüfen Sie, ob neue
Batterien in das hintere Batteriefach eingesetzt sind (beziehen Sie sich auf den Abschnitt
"Ersetzen und Entsorgen der Batterien", später in dieser Anleitung) oder überprüfen Sie, ob der
AC-Adapter richtig an das Messgerät und der Stromquelle angeschlossen ist (beziehen Sie sich
hierfür auf den Abschnitt „AC-Stromadapter", später in dieser Anleitung).
Verbinden der RTD und Thermoelement-Sensoren
Dieses Messgerät bietet zwei Betriebsmodi: RTD Temperaturfühler-Modus (Platin 100 Ohm) und
Thermoelement Temperaturfühler-Modus (Thermoelement Typen K, J, T, E, R, oder S).
Verbinden Sie bis zu vier (4) Thermoelemente an die Subminiatur-Eingangsbuchsen am oberen
Ende des Messgeräts (T1 bis T4 benannt).
Verbinden Sie bis zu zwei (2) RTD Sonden mit den 3,5 mm "Phono"-Buchsen (PT1 und PT2
benannt) unter der aufklappbaren Abdeckung auf der rechten, unteren Seite des Messgeräts.
Wählen Sie den gewünschten Betriebsmodus und weitere Setup-Funktionen über den Setup-
Modus aus. Beziehen Sie sich hierfür auf den nachfolgenden Abschnitt „Setup-Modus".
Wichtiger Hinweis: Die im Lieferumfang enthaltenen Thermofühler sind ausschließlich für den
Betrieb im Bereich von -20 bis +250 °C (-4 bis +482 °F) geeignet, können jedoch auch
Temperaturwerte außerhalb dieses Bereichs anzeigen. Für Messungen außerhalb dieses
festgelegten Bereichs erwerben Sie bitte dementsprechend gekennzeichnete Thermoelemente.
3
SDL200-de-DE_V2.4 1/15
