Sony LKRI-005 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 41

Quicklinks

Diese Anleitung herunterladen
For the customers in the U.S.A.
SONY LIMITED WARRANTY - Please visit http://www.sony.com/psa/warranty for important
information and complete terms and conditions of Sony's limited warranty applicable to this product.
For the customers in Canada
SONY LIMITED WARRANTY - Please visit http://www.sonybiz.ca/pro/lang/en/ca/article/resources-
warranty-product-registration for important information and complete terms and conditions of Sony's
limited warranty applicable to this product.
For the customers in Europe
Sony Professional Solutions Europe - Standard Warranty and Exceptions on Standard Warranty.
Please visit http://www.pro.sony.eu/warranty for important information and complete terms and
conditions.
For the customers in Korea
SONY LIMITED WARRANTY - Please visit http://bpeng.sony.co.kr/handler/BPAS-Start for important
information and complete terms and conditions of Sony's limited warranty applicable to this product.
Pour les clients au Canada
GARANTIE LIMITÉE DE SONY - Rendez-vous sur http://www.sonybiz.ca/pro/lang/en/ca/article/
resources-warranty-product-registration pour obtenir les informations importantes et l'ensemble des
termes et conditions de la garantie limitée de Sony applicable à ce produit.
Printed in Japan
W15-12
HDCP DVI Board
取扱説明書
2 ページ
Operating Instructions
Page 16
Mode d'emploi
Page 28
Bedienungsanleitung
Seite 41
Istruzioni per l'uso
Pagina 54
Manual de instrucciones
Pagina 67
80
お買い上げいただきありがとうございます。
安全のための注意事項を守らないと、火災や人身
事故になることがあります。
• この取扱説明書には、事故を防ぐための重要な注意事項と製品
の取り扱いかたを示してあります。この取扱説明書をよくお読
みのうえ、製品を安全にお使いください。お読みになったあと
は、いつでも見られるところに必ず保管してください。
• 本機を誤って装着すると、火災や感電、けがの原因となること
があります。危険を避けるため、装着は、お買い上げ店または
ソニーのサービス窓口にご依頼ください。
LKRI-005
© 2008 Sony Corporation
4-115-148-03 (1)
JP
GB
FR
DE
IT
ES
CS
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony LKRI-005

Inhaltszusammenfassung für Sony LKRI-005

  • Seite 41: Für Kunden In Europa, Australien Und Neuseeland

    Deutsch Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. Für Kunden in Europa, Australien und Neuseeland WARNUNG Dieses Gerät entspricht CISPR 32, Klasse A. Dieses Gerät kann im Wohnbereich Funkstörungen verursachen.
  • Seite 42 Inhaltsverzeichnis Betrieb..................43 Überblick ................43 Lage und Funktion der Teile und Bedienelemente ..44 Weitere Fehlermeldungen ..........46 Technische Daten ............46 Installation................48 Installationsverfahren .............48 Einstellen der DIP-Schalter (S101, S102) ......48 Installation dieser Karte ..........50 Einspeisen von Signalen ..........50 Einstellen der Eingangssignale ........51 Das Fenster COLOR/FRAME ........53 Inhaltsverzeichnis...

  • Seite 43: Betrieb

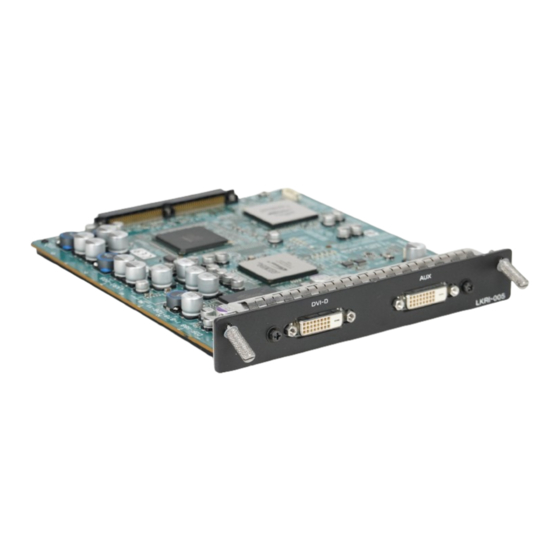

    Betrieb Überblick Bei der HDCP-DVI-Karte LKRI-005 handelt es sich um eine optionale Eingangskarte, die speziell für den Einbau in die Projektoren der SRX- Serie ausgelegt ist. Wenn Sie diese Karte mit einem Computer verbinden, können Sie digitale DVI-Signale (nur progressive Signale) in den Projektor einspeisen.

  • Seite 44: Lage Und Funktion Der Teile Und Bedienelemente

    148,50 — 2048 × 1080 a: Kompatibel — : Nicht kompatibel Die oben angegebenen Signale basieren auf Sony-eigenen Spezifikationen. Näheres dazu erfahren Sie bei Ihrem Sony-Händler. Lage und Funktion der Teile und Bedienelemente 1 Anschluss DVI-D 2 Anschluss AUX DVI-D...
  • Seite 45 1 DIP-Schalter (S101, S102) Hinweise • Wenn Sie die Einstellung der DIP-Schalter (S101, S102) ändern wollen, wenden Sie sich bitte an Ihren Sony-Händler. Ändern Sie die Einstellung der DIP-Schalter (S101, S102) nicht ohne Anweisungen. • Vor einer Einstellung der DIP-Schalter muss der Projektor ausgeschaltet sein (S101, S102).

  • Seite 46: Weitere Fehlermeldungen

    Technische Daten Eingang DVI, 24-polig, männlich (2) DVI-D, AUX: DVI1.0 (bei 8 Bit) Quantisierung 8 Bit (DVI1.0) 10 Bit (Sony-eigene Spezifikation, im Single- oder Twin-Modus) Abmessungen (B/H/T) 168 × 26 × 200 mm Gewicht Ca. 300 g Mitgeliefertes Zubehör Bedienungsanleitung (1)
  • Seite 47 Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Hinweis Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER...

  • Seite 48: Installation

    Installation Installationsverfahren Einstellen der DIP-Schalter (S101, S102) (Seite 48) Installation dieser Karte (Seite 50) Einschalten des Projektors Einspeisen von Signalen (Seite 50) Einstellen der Eingangssignale (Seite 51) Einstellen der DIP-Schalter (S101, S102) Stellen Sie das gewünschte EDID-ROM je nach Eingangssignaltyp ein.
  • Seite 49 2048 × 1080 (Bildwiederholfrequenz 60 Hz) verwendet werden, wird die Auswahl von ROM3 empfohlen. ROM3 ist die Werkseinstellung (alle ON). Die oben angegebenen Signale basieren auf Sony-eigenen Spezifikationen. Näheres dazu erfahren Sie bei Ihrem Sony-Händler. Auch wenn die Karte mit einem Computer verbunden ist, der nicht mit DDC (Display Data Channel, Anzeigedatenkanal) kompatibel ist, kann die Karte die oben genannten Signale empfangen, und zwar unabhängig davon, ob die Signale mit dem EDID-ROM kompatibel sind.

  • Seite 50: Installation Dieser Karte

    Im normalen Betrieb. Der Signalpegel entspricht DVI1.0, Full DVI-D-Buchse Range-kompatibel. Wenn ein 10-Bit-Signal (10bit Twin-Modus) basierend auf Anschluss DVI-D und einer Sony-eigenen Spezifikation eingespeist wird. Der Anschluss AUX Signalpegel ist Full Range-kompatibel. Wenn ein 10-Bit-Signal (10bit Single-Modus) basierend auf DVI-D-Buchse einer Sony-eigenen Spezifikation eingespeist wird.

  • Seite 51: Einstellen Der Eingangssignale

    Linke Seite DVI-D INTER LOCK ETHERNET RS232C An Anschluss DVI-D An Anschluss AUX DVI-Kabel (nicht mitgeliefert) An DVI-Ausgang Computer Speisen Sie die Signale ein. Einstellen der Eingangssignale Wählen Sie das über diese Karte zu projizierende Eingangssignal über das „Eingangssignalwahl-Dropdownlistenfeld“ im Fenster SCREEN CONTROL aus.
  • Seite 52 Im normalen Betrieb. Der Signalpegel entspricht DVI1.0, Full Range-kompatibel. 10bit Twin Full Wenn ein 10-Bit-Signal (10bit Twin-Modus) basierend auf einer Sony-eigenen Spezifikation eingespeist wird. Der Signalpegel ist Full Range-kompatibel. 10bit Single Full Wenn ein 10-Bit-Signal (10bit Single-Modus) basierend auf einer Sony-eigenen Spezifikation eingespeist wird. Der Signalpegel ist Full Range-kompatibel.

  • Seite 53: Das Fenster Color/Frame

    Das Fenster COLOR/FRAME Wenn Sie „Color Space“, „Color Temp“ oder „Gamma“ unter „Color“ im Fenster COLOR/FRAME von SRX Controller einstellen, wird die Einstellung in den Farbraumbeschreibungsbereich des EDID-ROM geschrieben. Die in das EDID-ROM geschriebenen Werte sind unten aufgeführt. Einstellungen für „Color Ins EDID-ROM geschriebene Space“...
