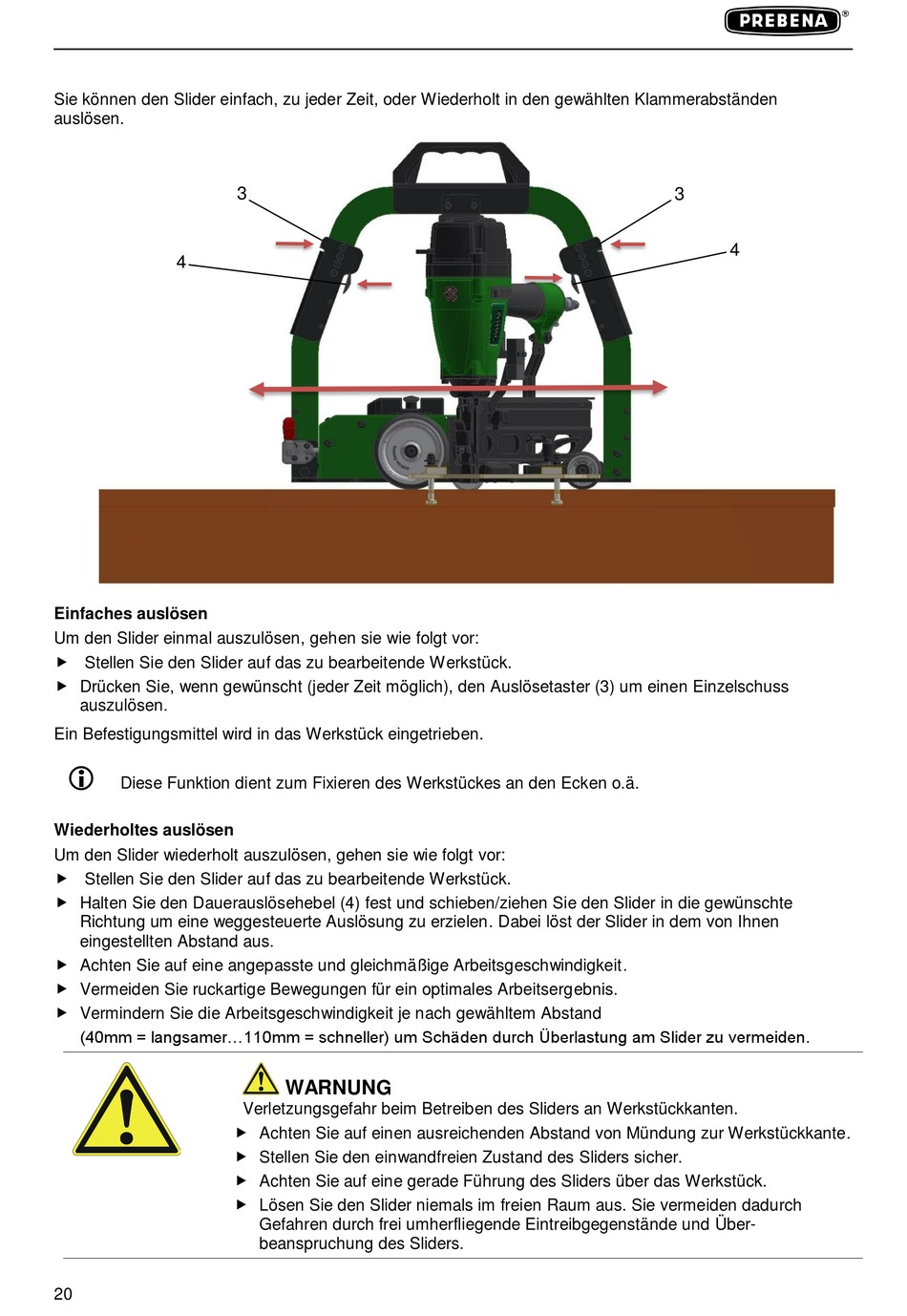

Prebena SLIDER 4C-L50 Originalbetriebsanleitung Seite 20

Sie können den Slider einfach, zu jeder Zeit, oder Wiederholt in den gewählten Klammerabständen
auslösen.
4
Einfaches auslösen
Um den Slider einmal auszulösen, gehen sie wie folgt vor:
 Stellen Sie den Slider auf das zu bearbeitende Werkstück.
 Drücken Sie, wenn gewünscht (jeder Zeit möglich), den Auslösetaster (3) um einen Einzelschuss
auszulösen.
Ein Befestigungsmittel wird in das Werkstück eingetrieben.

Diese Funktion dient zum Fixieren des Werkstückes an den Ecken o.ä.
Wiederholtes auslösen
Um den Slider wiederholt auszulösen, gehen sie wie folgt vor:
 Stellen Sie den Slider auf das zu bearbeitende Werkstück.
 Halten Sie den Dauerauslösehebel (4) fest und schieben/ziehen Sie den Slider in die gewünschte
Richtung um eine weggesteuerte Auslösung zu erzielen. Dabei löst der Slider in dem von Ihnen
eingestellten Abstand aus.
 Achten Sie auf eine angepasste und gleichmäßige Arbeitsgeschwindigkeit.
 Vermeiden Sie ruckartige Bewegungen für ein optimales Arbeitsergebnis.
 Vermindern Sie die Arbeitsgeschwindigkeit je nach gewähltem Abstand
(40mm = langsamer...110mm = schneller) um Schäden durch Überlastung am Slider zu vermeiden.
20
3
WARNUNG
Verletzungsgefahr beim Betreiben des Sliders an Werkstückkanten.
 Achten Sie auf einen ausreichenden Abstand von Mündung zur Werkstückkante.
 Stellen Sie den einwandfreien Zustand des Sliders sicher.
 Achten Sie auf eine gerade Führung des Sliders über das Werkstück.
 Lösen Sie den Slider niemals im freien Raum aus. Sie vermeiden dadurch
Gefahren durch frei umherfliegende Eintreibgegenstände und Über-
beanspruchung des Sliders.
3
4
