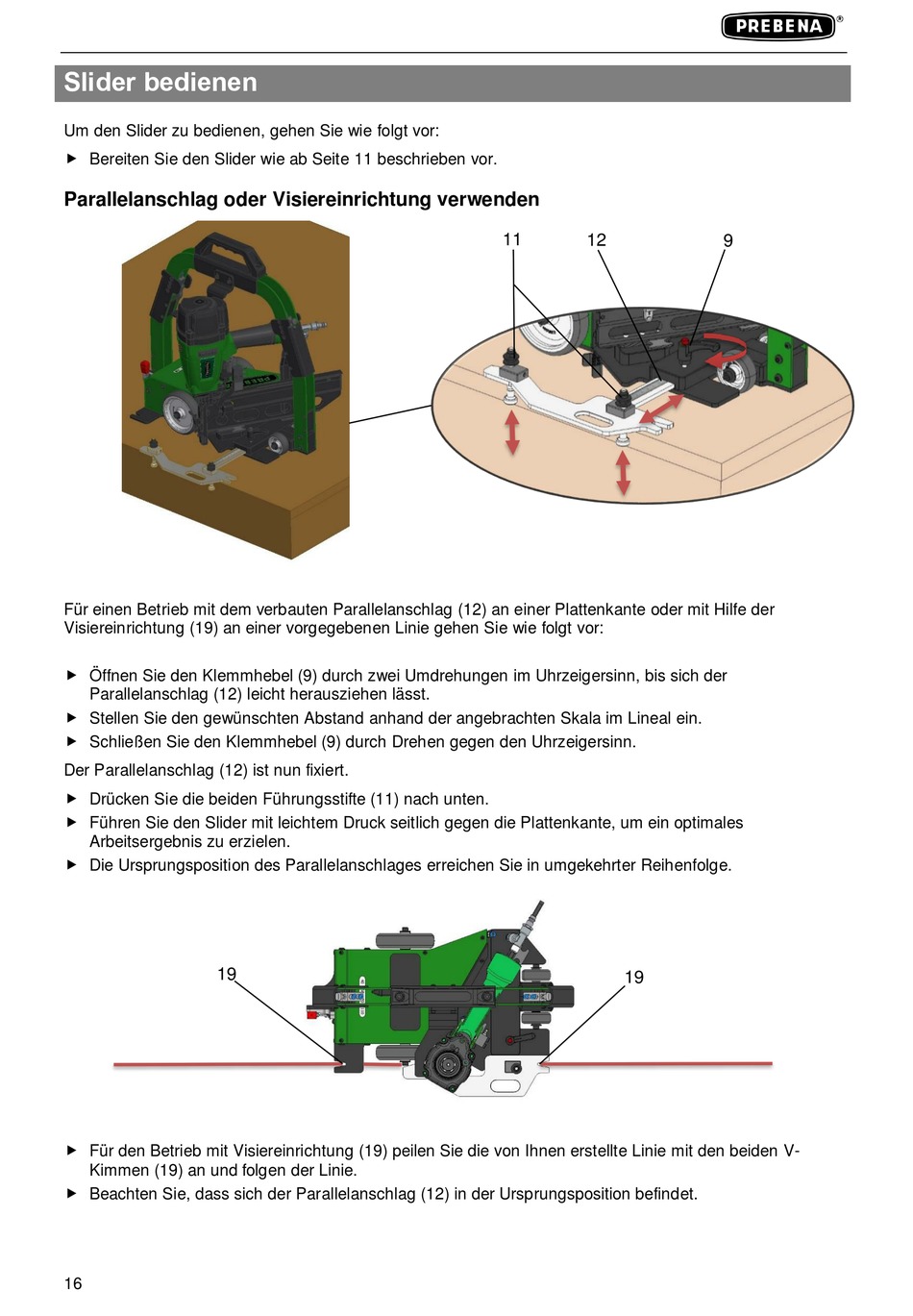

Slider bedienen
Um den Slider zu bedienen, gehen Sie wie folgt vor:
Bereiten Sie den Slider wie ab Seite 11 beschrieben vor.
Parallelanschlag oder Visiereinrichtung verwenden
Für einen Betrieb mit dem verbauten Parallelanschlag (12) an einer Plattenkante oder mit Hilfe der
Visiereinrichtung (19) an einer vorgegebenen Linie gehen Sie wie folgt vor:
Öffnen Sie den Klemmhebel (9) durch zwei Umdrehungen im Uhrzeigersinn, bis sich der
Parallelanschlag (12) leicht herausziehen lässt.
Stellen Sie den gewünschten Abstand anhand der angebrachten Skala im Lineal ein.
Schließen Sie den Klemmhebel (9) durch Drehen gegen den Uhrzeigersinn.
Der Parallelanschlag (12) ist nun fixiert.
Drücken Sie die beiden Führungsstifte (11) nach unten.
Führen Sie den Slider mit leichtem Druck seitlich gegen die Plattenkante, um ein optimales
Arbeitsergebnis zu erzielen.
Die Ursprungsposition des Parallelanschlages erreichen Sie in umgekehrter Reihenfolge.
19
Für den Betrieb mit Visiereinrichtung (19) peilen Sie die von Ihnen erstellte Linie mit den beiden V-
Kimmen (19) an und folgen der Linie.
Beachten Sie, dass sich der Parallelanschlag (12) in der Ursprungsposition befindet.
16
11
12
19
9
