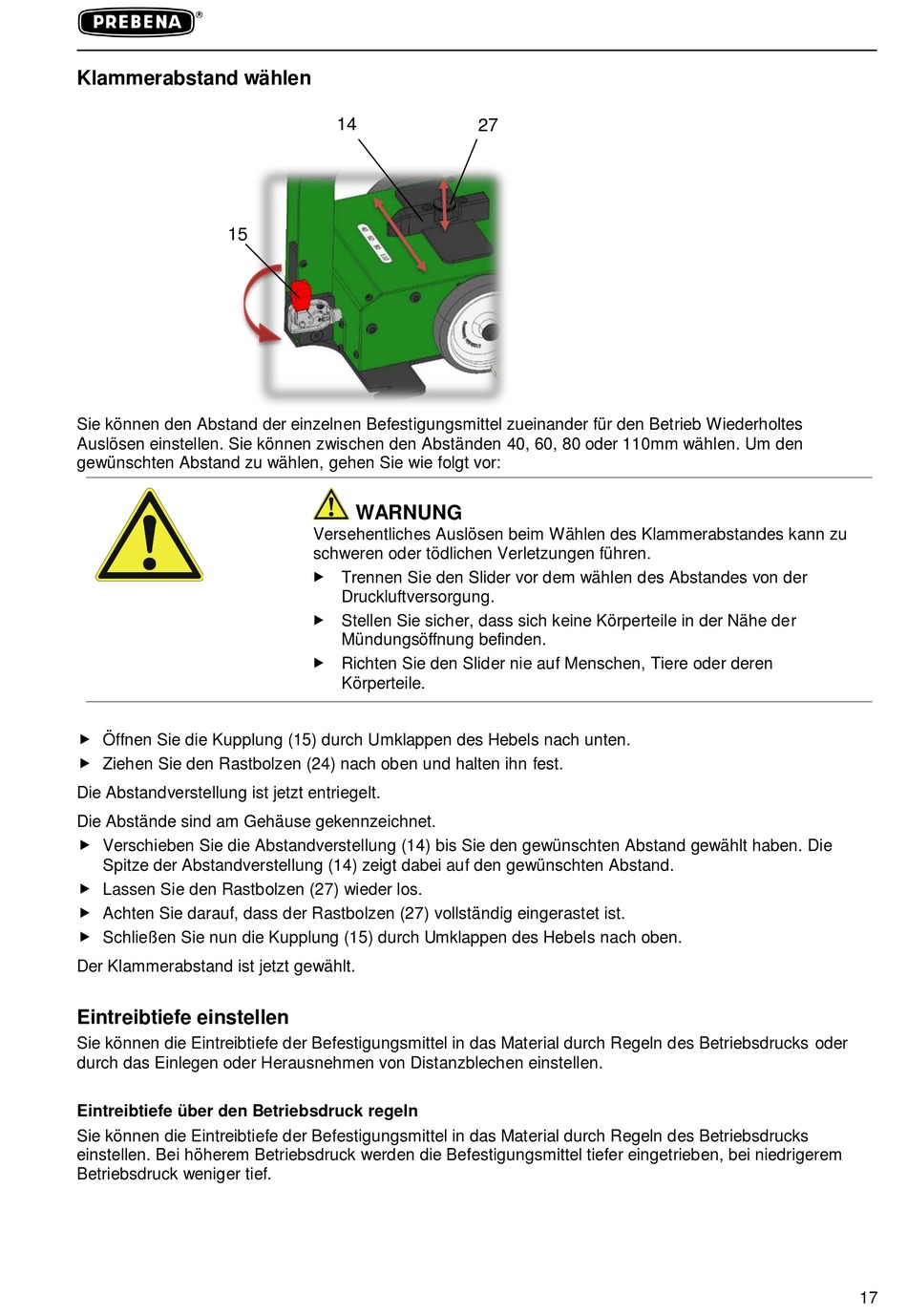

Klammerabstand wählen
15
Sie können den Abstand der einzelnen Befestigungsmittel zueinander für den Betrieb Wiederholtes
Auslösen einstellen. Sie können zwischen den Abständen 40, 60, 80 oder 110mm wählen. Um den
gewünschten Abstand zu wählen, gehen Sie wie folgt vor:
 Öffnen Sie die Kupplung (15) durch Umklappen des Hebels nach unten.
 Ziehen Sie den Rastbolzen (24) nach oben und halten ihn fest.
Die Abstandverstellung ist jetzt entriegelt.
Die Abstände sind am Gehäuse gekennzeichnet.
 Verschieben Sie die Abstandverstellung (14) bis Sie den gewünschten Abstand gewählt haben. Die
Spitze der Abstandverstellung (14) zeigt dabei auf den gewünschten Abstand.
 Lassen Sie den Rastbolzen (27) wieder los.
 Achten Sie darauf, dass der Rastbolzen (27) vollständig eingerastet ist.
 Schließen Sie nun die Kupplung (15) durch Umklappen des Hebels nach oben.
Der Klammerabstand ist jetzt gewählt.

Eintreibtiefe einstellen

Sie können die Eintreibtiefe der Befestigungsmittel in das Material durch Regeln des Betriebsdrucks oder
durch das Einlegen oder Herausnehmen von Distanzblechen einstellen.
Eintreibtiefe über den Betriebsdruck regeln
Sie können die Eintreibtiefe der Befestigungsmittel in das Material durch Regeln des Betriebsdrucks
einstellen. Bei höherem Betriebsdruck werden die Befestigungsmittel tiefer eingetrieben, bei niedrigerem
Betriebsdruck weniger tief.
14
27
WARNUNG
Versehentliches Auslösen beim Wählen des Klammerabstandes kann zu
schweren oder tödlichen Verletzungen führen.
 Trennen Sie den Slider vor dem wählen des Abstandes von der
Druckluftversorgung.
 Stellen Sie sicher, dass sich keine Körperteile in der Nähe der
Mündungsöffnung befinden.
 Richten Sie den Slider nie auf Menschen, Tiere oder deren
Körperteile.
17
