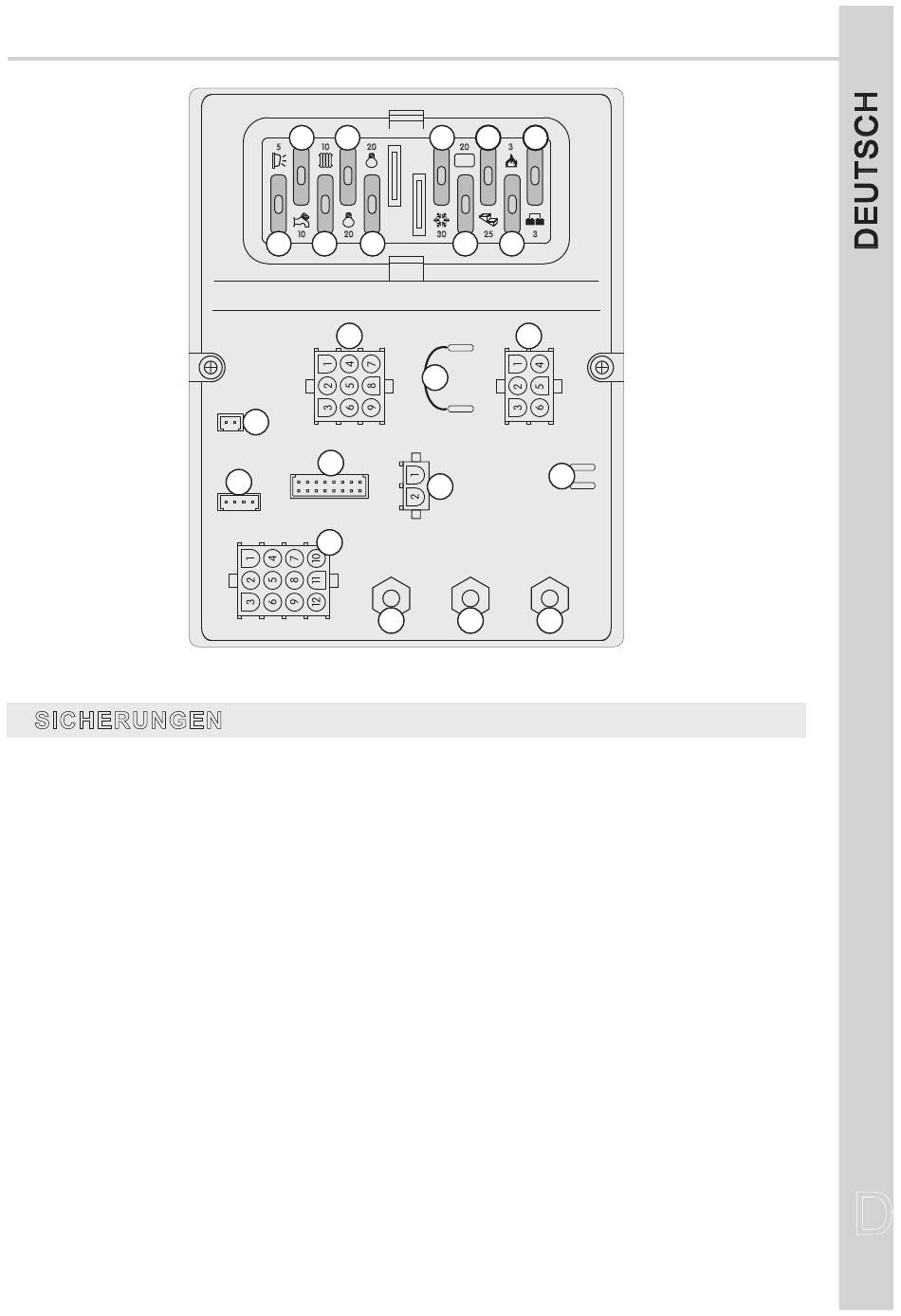

VERTEILUNGSMODUL "DS300"

SICHERUNGEN

1)
5A Sicherung für die Versorgung des Vorzeltleuchtes.
2) 10A Sicherung für die Versorgung der Wasserpumpe.
3)
10A Sicherung für die Versorgung der Heizung/Boiler.
4)
20A Sicherung für die Versorgung der Lichtgruppe "A".
5)
20A Sicherung für die Versorgung der Lichtgruppe "B".
6)
30A Sicherung für die Versorgung des 12V-AES- u. Absorberkühlschrankes. Bei ausgeschaltetem
Motor geht der Absorberkühlschrank automatisch aus.
7)
20A Sicherung für die Aux-Versorgung (Solarladeregler), sie hängt direkt von B2 ab.
8)
25A Sicherung für die Versorgung der elektrischen Trittstufe, sie hängt direkt von B2 ab.
9)
3A Sicherung für die Gasversorgung (Kühlschrank, Küche, Boiler-Ventil u.s.w.). Sie hängt direkt von B2
ab.
10) 3A Sicherung für den Schutz des Ausgangs "simuliertes D+".
11)
Das ist eine Brücke, die das Absorberkühlschrank-Relais ausschließt; sie dient, um den AES
Kühlschrank direkt an B2 anzuschließen.
12) Simuliertes D+ Lichtmaschine Ausgang, die die elektrische Trittstufe, den AES-Kühlschrank, das
elektrische Abflußventil und die Einfahrt von der elektrischen Antenne steuert.
