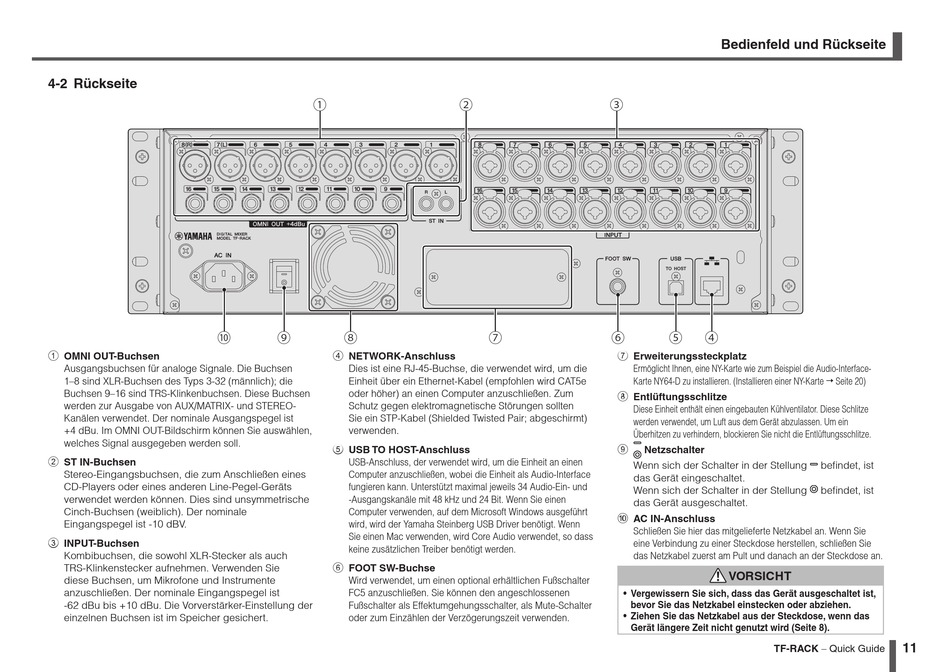

4-2 Rückseite
⑩
1 OMNI OUT-Buchsen
Ausgangsbuchsen für analoge Signale. Die Buchsen
1–8 sind XLR-Buchsen des Typs 3-32 (männlich); die
Buchsen 9–16 sind TRS-Klinkenbuchsen. Diese Buchsen
werden zur Ausgabe von AUX/MATRIX- und STEREO-
Kanälen verwendet. Der nominale Ausgangspegel ist
+4 dBu. Im OMNI OUT-Bildschirm können Sie auswählen,
welches Signal ausgegeben werden soll.
2 ST IN-Buchsen
Stereo-Eingangsbuchsen, die zum Anschließen eines
CD-Players oder eines anderen Line-Pegel-Geräts
verwendet werden können. Dies sind unsymmetrische
Cinch-Buchsen (weiblich). Der nominale
Eingangspegel ist -10 dBV.
3 INPUT-Buchsen
Kombibuchsen, die sowohl XLR-Stecker als auch
TRS-Klinkenstecker aufnehmen. Verwenden Sie
diese Buchsen, um Mikrofone und Instrumente
anzuschließen. Der nominale Eingangspegel ist
-62 dBu bis +10 dBu. Die Vorverstärker-Einstellung der
einzelnen Buchsen ist im Speicher gesichert.
①
⑨ ⑧
4 NETWORK-Anschluss
Dies ist eine RJ-45-Buchse, die verwendet wird, um die
Einheit über ein Ethernet-Kabel (empfohlen wird CAT5e
oder höher) an einen Computer anzuschließen. Zum
Schutz gegen elektromagnetische Störungen sollten
Sie ein STP-Kabel (Shielded Twisted Pair; abgeschirmt)
verwenden.
5 USB TO HOST-Anschluss
USB-Anschluss, der verwendet wird, um die Einheit an einen
Computer anzuschließen, wobei die Einheit als Audio-Interface
fungieren kann. Unterstützt maximal jeweils 34 Audio-Ein- und
-Ausgangskanäle mit 48 kHz und 24 Bit. Wenn Sie einen
Computer verwenden, auf dem Microsoft Windows ausgeführt
wird, wird der Yamaha Steinberg USB Driver benötigt. Wenn
Sie einen Mac verwenden, wird Core Audio verwendet, so dass
keine zusätzlichen Treiber benötigt werden.
6 FOOT SW-Buchse
Wird verwendet, um einen optional erhältlichen Fußschalter
FC5 anzuschließen. Sie können den angeschlossenen
Fußschalter als Effektumgehungsschalter, als Mute-Schalter
oder zum Einzählen der Verzögerungszeit verwenden.
② ③
⑦ ⑥
7 Erweiterungssteckplatz
Ermöglicht Ihnen, eine NY-Karte wie zum Beispiel die Audio-Interface-
Karte NY64-D zu installieren. (Installieren einer NY-Karte → Seite 20)
8 Entlüftungsschlitze
Diese Einheit enthält einen eingebauten Kühlventilator. Diese Schlitze
werden verwendet, um Luft aus dem Gerät abzulassen. Um ein
Überhitzen zu verhindern, blockieren Sie nicht die Entlüftungsschlitze.
9
Wenn sich der Schalter in der Stellung
das Gerät eingeschaltet.
Wenn sich der Schalter in der Stellung
das Gerät ausgeschaltet.
0 AC IN-Anschluss
Schließen Sie hier das mitgelieferte Netzkabel an. Wenn Sie
eine Verbindung zu einer Steckdose herstellen, schließen Sie
das Netzkabel zuerst am Pult und danach an der Steckdose an.
• Vergewissern Sie sich, dass das Gerät ausgeschaltet ist,
bevor Sie das Netzkabel einstecken oder abziehen.
• Ziehen Sie das Netzkabel aus der Steckdose, wenn das
Gerät längere Zeit nicht genutzt wird (Seite 8).
Bedienfeld und Rückseite
⑤ ④
Netzschalter
befindet, ist
befindet, ist
VORSICHT
TF-RACK – Quick Guide
11
